Échelle à câbles LG 60, 3 m NS FT 3000 | 200 | 1,5 | non | acier | galvanisé sendzimir

Échelle à câbles LG 60, 3 m NS FT

Réf. 6208506 | EAN 4012195063957

Réf. / Type

Longueur	3000 mm

Largeur

Épaisseur du longeron	1,5 mm

Maintien en fonction	non

Matériau	acier

Surface	galvanisé sendzimir

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

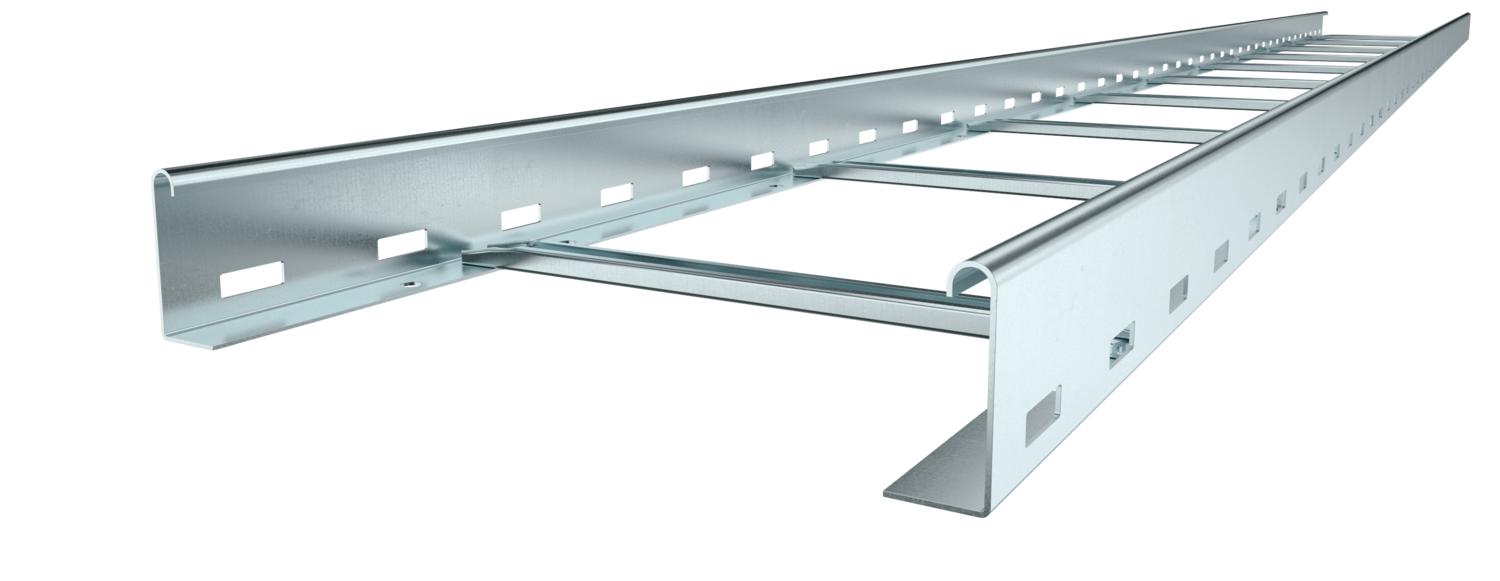

Échelle à câbles avec longeron perforé d'une hauteur latérale de 60 mm, avec échelons profilé en C, Modèle NS ouverts vers le haut
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	non
Dimension	60x200x3000
Dimension	60x200x3000
Écart entre échelons	300 mm
Écart entre supports 1,5 m	3,1 kN/m
Écart entre supports 2,0 m	2 kN/m
Écart entre supports 2,5 m	1,5 kN/m
Écart entre supports 3,0 m	1 kN/m
Écart entre supports 3,5 m	0,6 kN/m
Écart entre supports 4,0 m	0,4 kN/m
Épaisseur du longeron	1,5 mm
Fixation des échelons	à rivets aveugles
Hauteur	60 mm

Largeur	200 mm
Longueur	3000 mm
Longueur	3000 ft
Maintien en fonction	non
Matériau	acier
Modèle de longeron latéral	Profilé plat
Modèle des échelons	Profilé perforé
Modèle longue portée	non
Perforation latérale	oui
Section utile	98 cm²
Section utile	9800 mm²
Surface	galvanisé sendzimir

Caractéristiques techniques

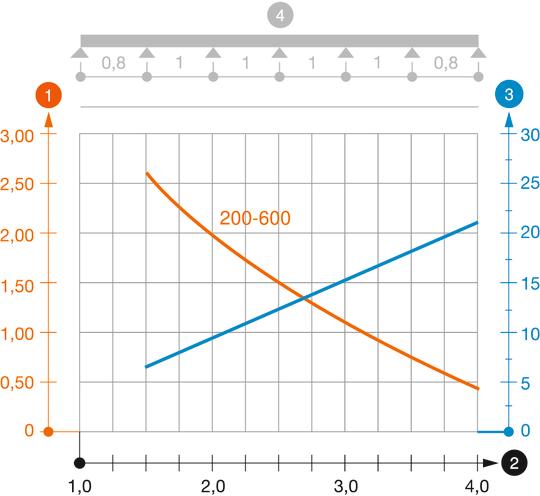

Diagramme de charge échelle à câbles type LG 60 NS

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur du longeron	Maintien en fonction	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
LG 620 NS 3 FS	3000 mm	200 mm	1,5 mm	non	acier	galvanisé sendzimir	6208506	m	3 m
LG 630 NS 3 FS	3000 mm	300 mm	1,5 mm	non	acier	galvanisé sendzimir	6208509	m	3 m
LG 640 NS 3 FS	3000 mm	400 mm	1,5 mm	non	acier	galvanisé sendzimir	6208512	m	3 m
LG 660 NS 3 FS	3000 mm	600 mm	1,5 mm	non	acier	galvanisé sendzimir	6208518	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Couvercle avec verrou tournant FS	DRL 200 FS	6052207	m	6 m

Accessoires de montage

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Séparateur (moulure) 45 FS	TSG 45 FS	6062033	m	3 m
Pièce de serrage pour fixation du séparateur A2	KS KL A2	6062284	Pièce	30 Pièce
Raccord droit FS	LVG 60 FS	6208840	Pièce	10 Pièce
Embout de protection 60	SKH 60 OR	6222537	Paire	40 Paire

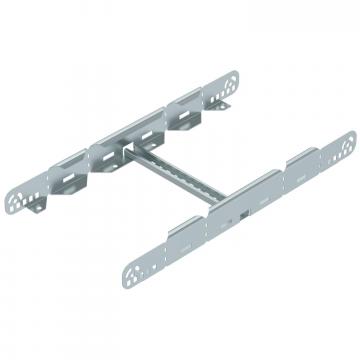

Éclisse multifonction FS	LMFV 630 FS	6225712	Pièce	1 Pièce
