Échelle à câbles LG 45, 6 m FT 6000 | 200 | 1,25 | | acier | galvanisé à chaud par trempage
morepic-1 video-1 video-2

Échelle à câbles LG 45, 6 m FT

Réf. 6200605 | EAN 4012195063711

6000 mm
1,25 mm
acier
galvanisé à chaud par trempage
Trouver un revendeur
Vous avez besoin d'aide ?
Description du produit
Description du produit

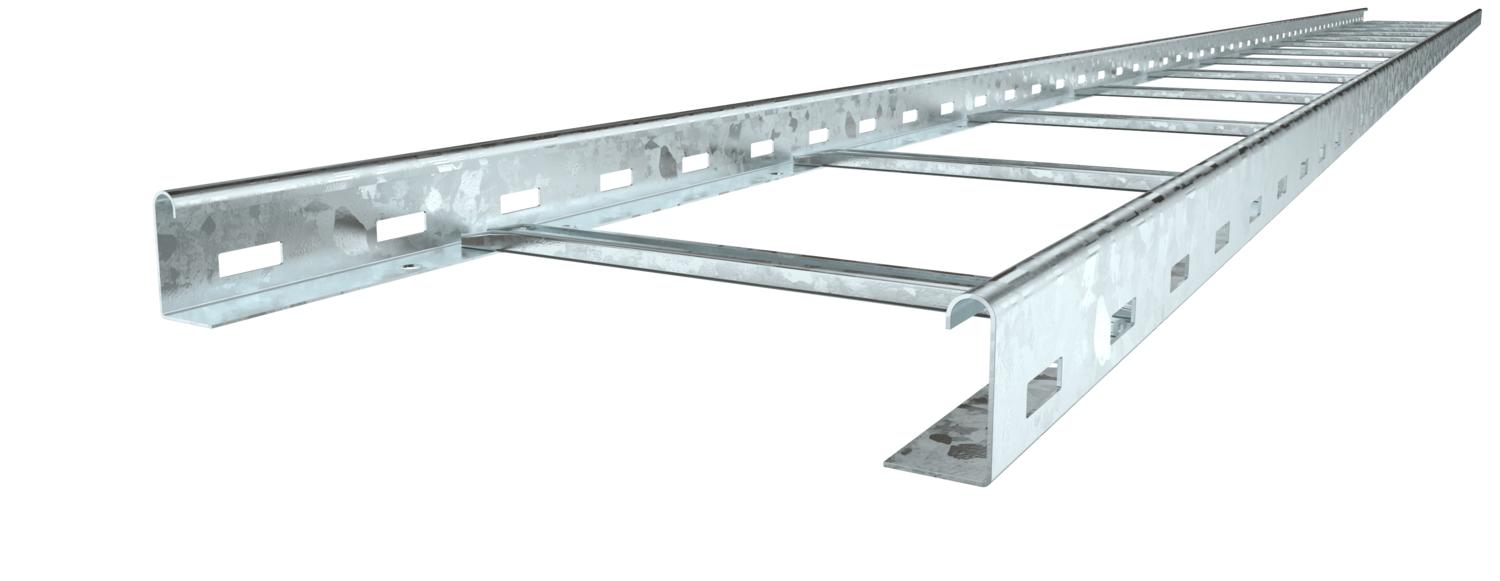

Échelle à câbles avec longeron perforée d'une hauteur latérale de 45 mm, avec échelons rivetés, échelons en C ouverts vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
  • Atténuation magnétique du blindage
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
  • Échelles à câbles, hauteur latérale 45 mm
Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé non
Cote B 200 mm
Dimension 45x200x6000
Dimension 45x200x6000
Écart entre échelons 300 mm
Écart entre supports 1,5 m 1,8 kN/m
Écart entre supports 2,0 m 1,4 kN/m
Écart entre supports 2,5 m 1 kN/m
Écart entre supports 3,0 m 0,55 kN/m
Empreinte CO₂ (GWP) du berceau à la porte 4,616 kg CO₂e / 1 Mètre
Épaisseur du longeron 1,25 mm
Fixation des échelons à rivets aveugles
Hauteur 45 mm
Largeur 200 mm
Longueur 6000 mm
Longueur 6000 ft
Matériau acier
Modèle de la paroi latérale Profilé (ouvert)
Modèle de longeron latéral Profilé plat
Modèle des échelons Profilé perforé
Modèle longue portée non
Perforation latérale oui
Section utile 6800 mm²
Section utile 68 cm²
Surface galvanisé à chaud par trempage

Caractéristiques techniques

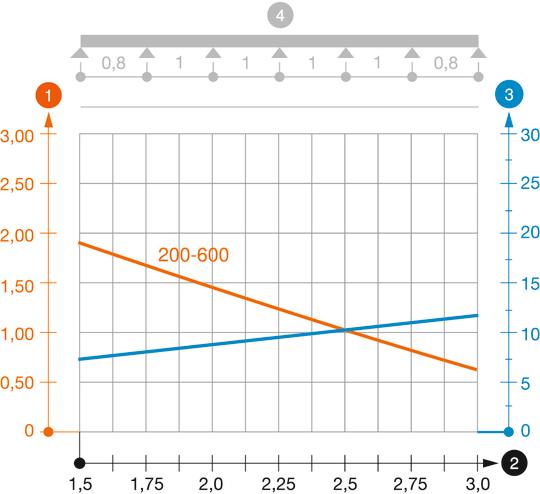

Diagramme de charge de l'échelle à câbles LG 45 NS

Diagramme de charge de l'échelle à câbles LG 45 NS
  • Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
  • Portée en m Portée en m
  • Déflexion de l'aile en mm avec kN/m autorisé Déflexion de l'aile en mm avec kN/m autorisé
  • Schéma de charge pour le procédé de contrôle Schéma de charge pour le procédé de contrôle
  • Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
  • Courbe de déflexion de l'aile en fonction de l'écartement Courbe de déflexion de l'aile en fonction de l'écartement
Tous les types

Tous les types

Type Longueur Largeur Épaisseur du longeron Matériau Surface Réf. Quantité Plus petite unité de vente
LG 420 NS 6 FT 6000 mm 200 mm 1,25 mm acier galvanisé à chaud par trempage 6200605
6 m
LG 440 NS 6 FT 6000 mm 400 mm 1,25 mm acier galvanisé à chaud par trempage 6200611
6 m
LG 450 NS 6 FT 6000 mm 500 mm 1,25 mm acier galvanisé à chaud par trempage 6200614
6 m
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Couvercle avec verrou tournant FT Couvercle avec verrou tournant FT DRL 200 FT 6051367
6 m

Accessoires de montage

Produits Type Réf. Quantité Plus petite unité de vente
Pièce de serrage pour fixation du séparateur A2 Pièce de serrage pour fixation du séparateur A2 KS KL A2 6062284
30 Pièce
Séparateur (moulure) 30 DD Séparateur (moulure) 30 DD TSG 30 DD 6062314
45 m
Tôle de départ FT Tôle de départ FT LAB 20 FT 6220436
1 Pièce
