Échelle à câbles LG 110, 6 m VS FT 6000 | 400 | 1,5 | non | acier | galvanisé à chaud par trempage

Échelle à câbles LG 110, 6 m VS FT

Réf. 6216471 | EAN 4012195065395

Réf. / Type

Longueur	6000 mm

Largeur

Épaisseur du longeron	1,5 mm

Maintien en fonction	non

Matériau	acier

Surface	galvanisé à chaud par trempage

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

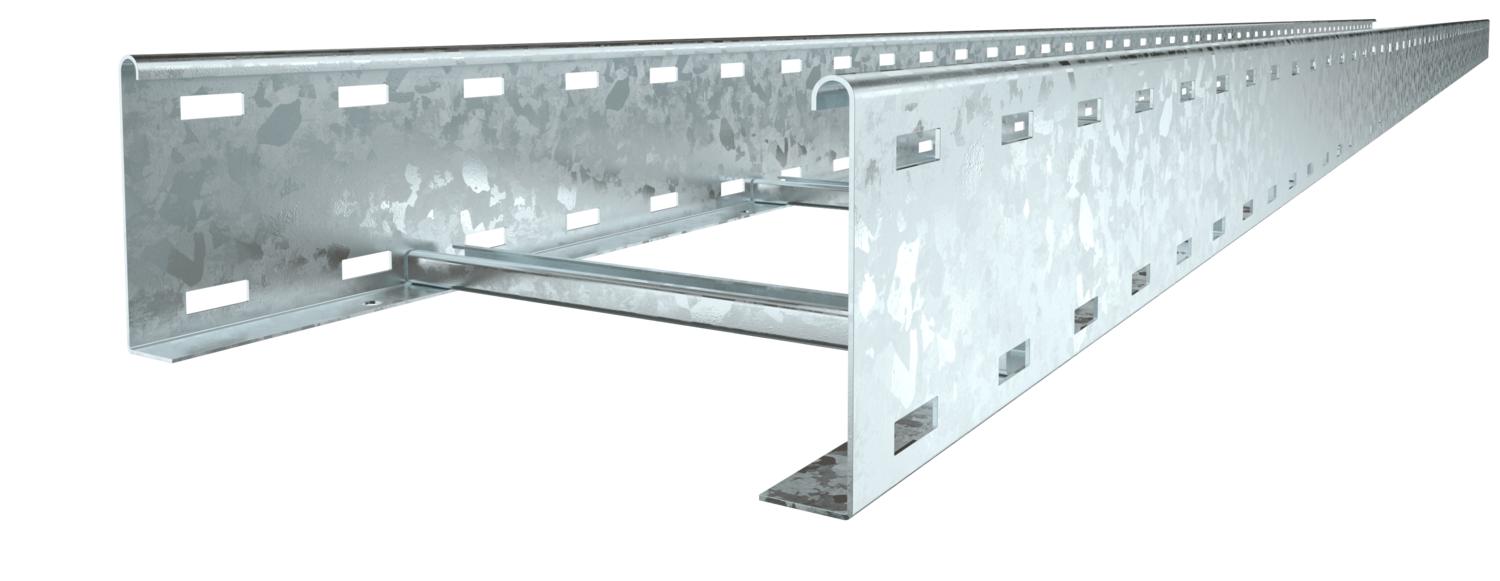

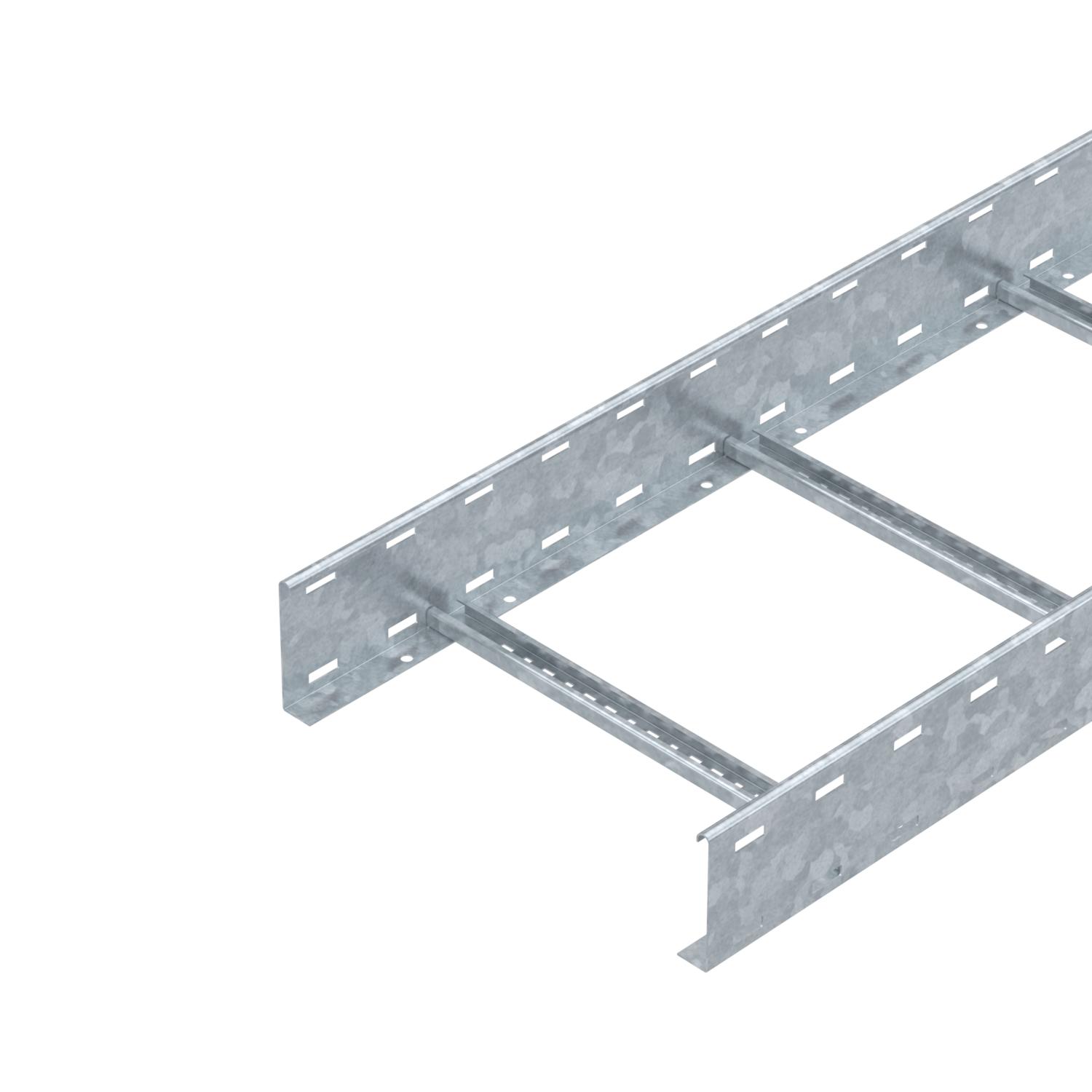

Échelle à câbles avec longeron latéral perforé d'une hauteur latérale de 110 mm, avec échelons rivetés à profilé en C ouvert vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	non
Coloris	zinc
Cote B	400 mm
Dimension	110x400x6000
Dimension	110x400x6000
Écart entre échelons	300 mm
Écart entre supports 2,0 m	3,1 kN/m
Écart entre supports 2,5 m	2 kN/m
Écart entre supports 3,0 m	1,4 kN/m
Écart entre supports 3,5 m	0,9 kN/m
Écart entre supports 4,0 m	0,65 kN/m
Écart entre supports 4,5 m	0,5 kN/m
Écart entre supports 5,0 m	0,5 kN/m
Empreinte CO₂ (GWP) du berceau à la porte	10,194 kg CO₂e / 1 Mètre
Épaisseur du longeron	1,5 mm

Fente de l’échelon	16,50
Fixation des échelons	à rivets aveugles
Hauteur	110 mm
Largeur	400 mm
Longueur	6000 mm
Longueur	6000 ft
Maintien en fonction	non
Matériau	acier
Modèle de longeron latéral	Profilé plat
Modèle des échelons	Profilé perforé
Modèle longue portée	non
Perforation latérale	oui
Section utile	378 cm²
Section utile	37800 mm²
Surface	galvanisé à chaud par trempage

Caractéristiques techniques

Diagramme de charge de l'échelle à câbles LG 110 VS

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur du longeron	Maintien en fonction	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
LG 112 VS 6 FT	6000 mm	200 mm	1,5 mm	non	acier	galvanisé à chaud par trempage	6216465	m	6 m
LG 113 VS 6 FT	6000 mm	300 mm	1,5 mm	non	acier	galvanisé à chaud par trempage	6216468	m	6 m
LG 114 VS 6 FT	6000 mm	400 mm	1,5 mm	non	acier	galvanisé à chaud par trempage	6216471	m	6 m
LG 115 VS 6 FT	6000 mm	500 mm	1,5 mm	non	acier	galvanisé à chaud par trempage	6216474	m	6 m
LG 116 VS 6 FT	6000 mm	600 mm	1,5 mm	non	acier	galvanisé à chaud par trempage	6216477	m	6 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord droit FT	LVG 110 FT	6216548	Pièce	10 Pièce
Éclisse multifonction FT	LMFV 1140 FT	6225774	Pièce	1 Pièce
Couvercle avec verrou tournant FT	DRL 400 FT	6051413	m	6 m
Séparateur (moulure) 85 DD	TSG 85 DD	6062331	m	45 m
Tôle de départ FT	LAB 40 FT	6220452	Pièce	1 Pièce
