Échelle à câbles LG 110, 6 m VS FS 6000 | 200 | 1,5 | non | acier | galvanisé sendzimir

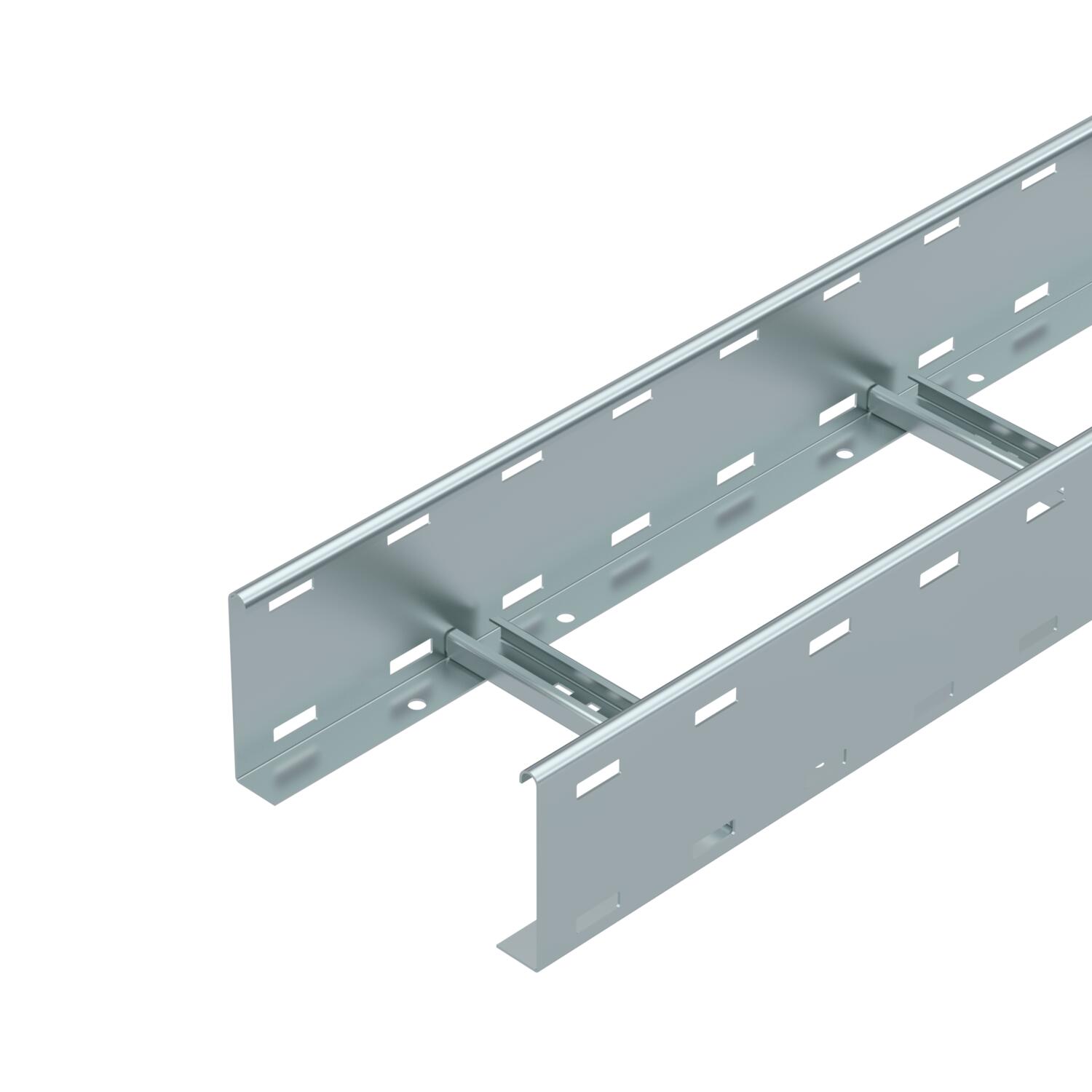

Échelle à câbles LG 110, 6 m VS FS

Réf. 6216442 | EAN 4012195065289

Réf. / Type

Longueur	6000 mm

Largeur

Épaisseur du longeron	1,5 mm

Maintien en fonction	non

Matériau	acier

Surface	galvanisé sendzimir

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

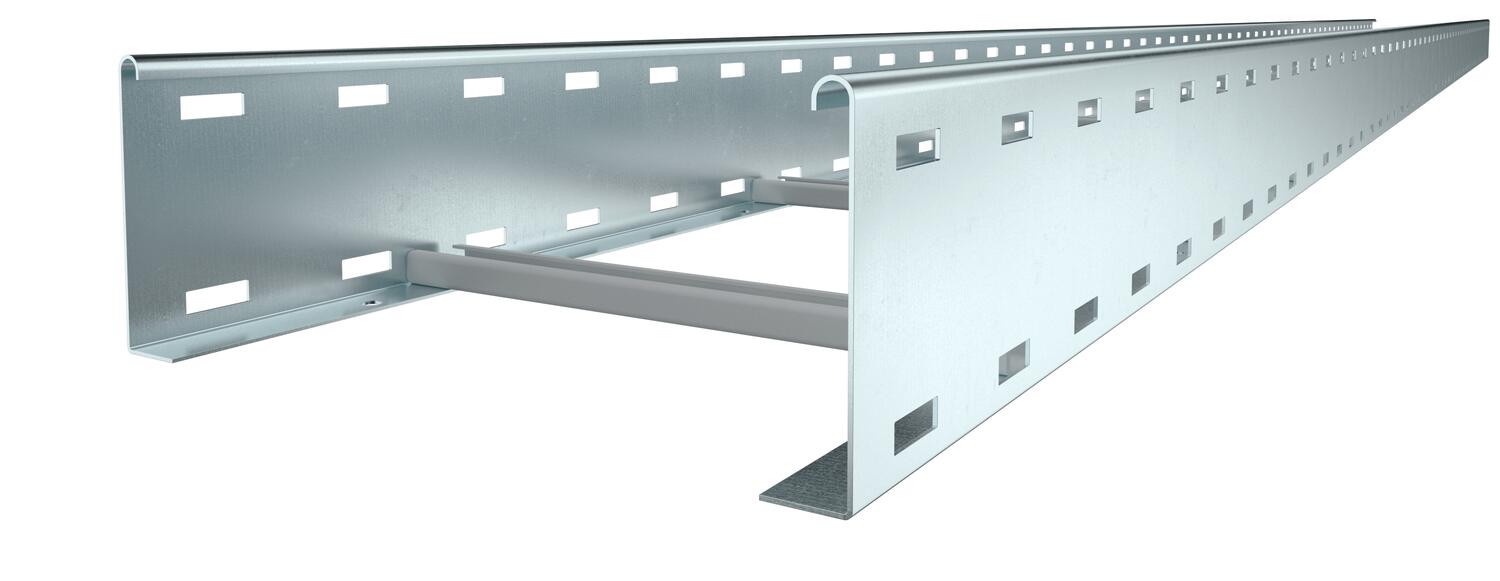

Échelle à câbles avec longeron latéral perforé d'une hauteur latérale de 110 mm, avec échelons rivetés à profilé en C ouvert vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	non
Coloris	zinc
Cote B	200 mm
Dimension	110x200x6000
Dimension	110x200x6000
Écart entre échelons	300 mm
Écart entre supports 2,0 m	3,1 kN/m
Écart entre supports 2,5 m	2 kN/m
Écart entre supports 3,0 m	1,4 kN/m
Écart entre supports 3,5 m	0,9 kN/m
Écart entre supports 4,0 m	0,65 kN/m
Écart entre supports 4,5 m	0,5 kN/m
Écart entre supports 5,0 m	0,5 kN/m
Empreinte CO₂ (GWP) du berceau à la porte	9,313 kg CO₂e / 1 Mètre
Épaisseur du longeron	1,5 mm

Fente de l’échelon	16,50
Fixation des échelons	à rivets aveugles
Hauteur	110 mm
Largeur	200 mm
Longueur	6000 ft
Longueur	6000 mm
Maintien en fonction	non
Matériau	acier
Modèle de longeron latéral	Profilé plat
Modèle des échelons	Profilé perforé
Modèle longue portée	non
Perforation latérale	oui
Section utile	188 cm²
Section utile	18800 mm²
Surface	galvanisé sendzimir

Caractéristiques techniques

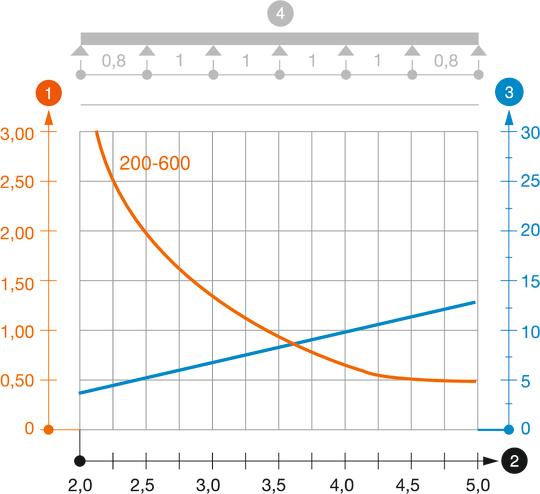

Diagramme de charge de l'échelle à câbles LG 110 VS

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur du longeron	Maintien en fonction	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
LG 112 VS 6 FS	6000 mm	200 mm	1,5 mm	non	acier	galvanisé sendzimir	6216442	m	6 m
LG 113 VS 6 FS	6000 mm	300 mm	1,5 mm	non	acier	galvanisé sendzimir	6216445	m	6 m
LG 114 VS 6 FS	6000 mm	400 mm	1,5 mm	non	acier	galvanisé sendzimir	6216448	m	6 m
LG 115 VS 6 FS	6000 mm	500 mm	1,5 mm	non	acier	galvanisé sendzimir	6216451	m	6 m
LG 116 VS 6 FS	6000 mm	600 mm	1,5 mm	non	acier	galvanisé sendzimir	6216454	m	6 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente

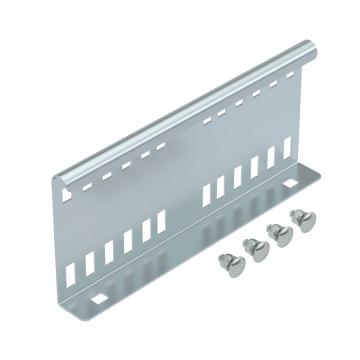

Raccord droit FS	LVG 110 FS	6216545	Pièce	10 Pièce
Éclisse multifonction FS	LMFV 1120 FS	6225750	Pièce	1 Pièce
Couvercle avec verrou tournant FS	DRL 200 FS	6052207	m	6 m
Séparateur 85 FS	TSG 85 FS	6062114	m	45 m
