Échelle à câbles LG 110, 3 m VS FS

Réf. 6216404 | EAN 4012195064480

3000 mm
1,5 mm
non
acier
galvanisé sendzimir
Description du produit
Description du produit

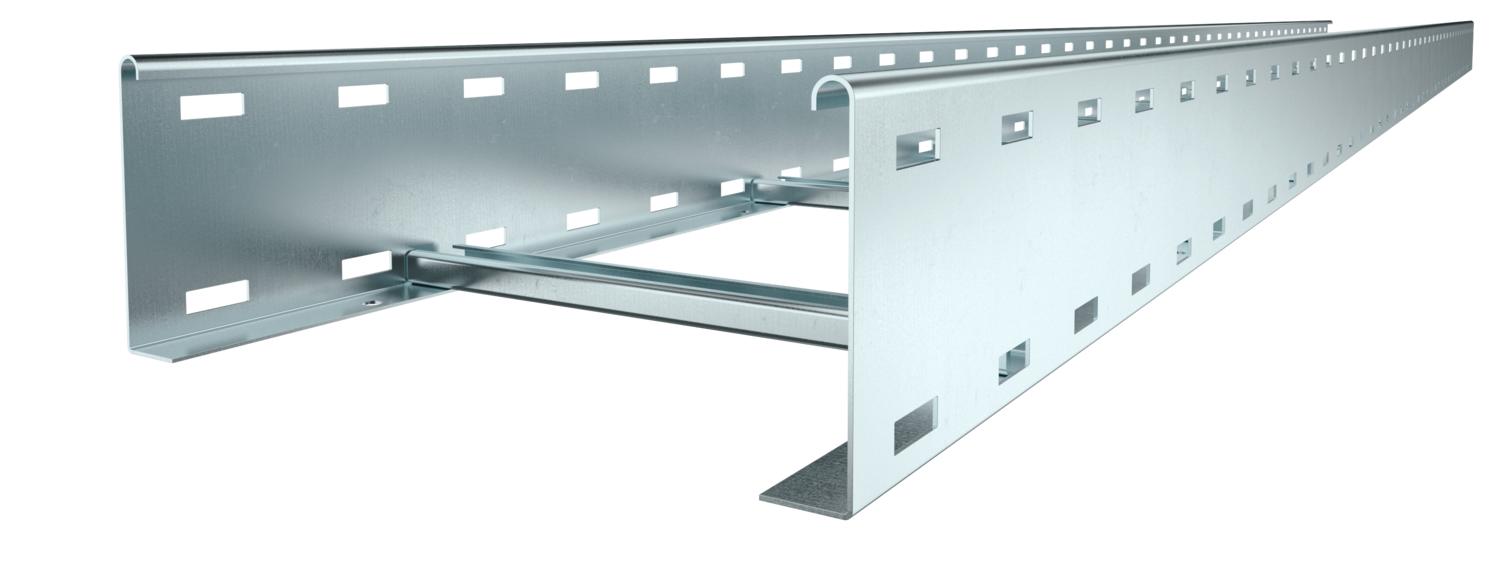

Échelle à câbles avec longeron latéral perforé d'une hauteur latérale de 110 mm, avec échelons rivetés à profilé en C ouvert vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
  • Atténuation magnétique du blindage
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
  • UKCA declaration of conformity
  • Échelles à câbles, hauteur latérale 110 mm
Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé non
Coloris zinc
Cote B 200 mm
Dimension 110x200x3000
Dimension 110x200x3000
Écart entre échelons 300 mm
Écart entre supports 2,0 m 3,1 kN/m
Écart entre supports 2,5 m 2 kN/m
Écart entre supports 3,0 m 1,4 kN/m
Écart entre supports 3,5 m 0,9 kN/m
Écart entre supports 4,0 m 0,65 kN/m
Écart entre supports 4,5 m 0,5 kN/m
Écart entre supports 5,0 m 0,5 kN/m
Empreinte CO₂ (GWP) du berceau à la porte 9,3213 kg CO₂e / 1 Mètre
Épaisseur du longeron 1,5 mm
Fente de l’échelon 16,50
Fixation des échelons à rivets aveugles
Hauteur 110 mm
Largeur 200 mm
Longueur 3000 mm
Maintien en fonction non
Matériau acier
Modèle de longeron latéral Profilé plat
Modèle des échelons Profilé perforé
Modèle longue portée non
Perforation latérale oui
Section utile 188 cm²
Section utile 18800 mm²
Surface galvanisé sendzimir

Caractéristiques techniques

Diagramme de charge de l'échelle à câbles LG 110 VS

Diagramme de charge de l'échelle à câbles LG 110 VS
  • Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
  • Portée en m Portée en m
  • Déflexion de l'aile en mm avec kN/m autorisé Déflexion de l'aile en mm avec kN/m autorisé
  • Schéma de charge pour le procédé de contrôle Schéma de charge pour le procédé de contrôle
  • Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
  • Courbe de déflexion de l'aile en fonction de l'écartement Courbe de déflexion de l'aile en fonction de l'écartement
Tous les types

Tous les types

Type Longueur Largeur Épaisseur du longeron Maintien en fonction Matériau Surface Réf. Quantité Plus petite unité de vente
LG 112 VS 3 FS 3000 mm 200 mm 1,5 mm non acier galvanisé sendzimir 6216404
3 m
LG 113 VS 3 FS 3000 mm 300 mm 1,5 mm non acier galvanisé sendzimir 6216407
3 m
LG 114 VS 3 FS 3000 mm 400 mm 1,5 mm non acier galvanisé sendzimir 6216410
3 m
LG 115 VS 3 FS 3000 mm 500 mm 1,5 mm non acier galvanisé sendzimir 6216413
3 m
LG 116 VS 3 FS 3000 mm 600 mm 1,5 mm non acier galvanisé sendzimir 6216416
3 m
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Raccord droit FS Raccord droit FS LVG 110 FS 6216545
10 Pièce
Éclisse multifonction FS Éclisse multifonction FS LMFV 1120 FS 6225750
1 Pièce
Couvercle avec verrou tournant FS Couvercle avec verrou tournant FS DRL 200 FS 6052207
6 m
Séparateur 85 FS Séparateur 85 FS TSG 85 FS 6062114
45 m

Accessoires de montage

Produits Type Réf. Quantité Plus petite unité de vente
Embout de protection d'extrémité Embout de protection d'extrémité SKH 110 OR 6222553
20 Paire
Pièce de serrage pour fixation du séparateur A2 Pièce de serrage pour fixation du séparateur A2 KS KL A2 6062284
30 Pièce
