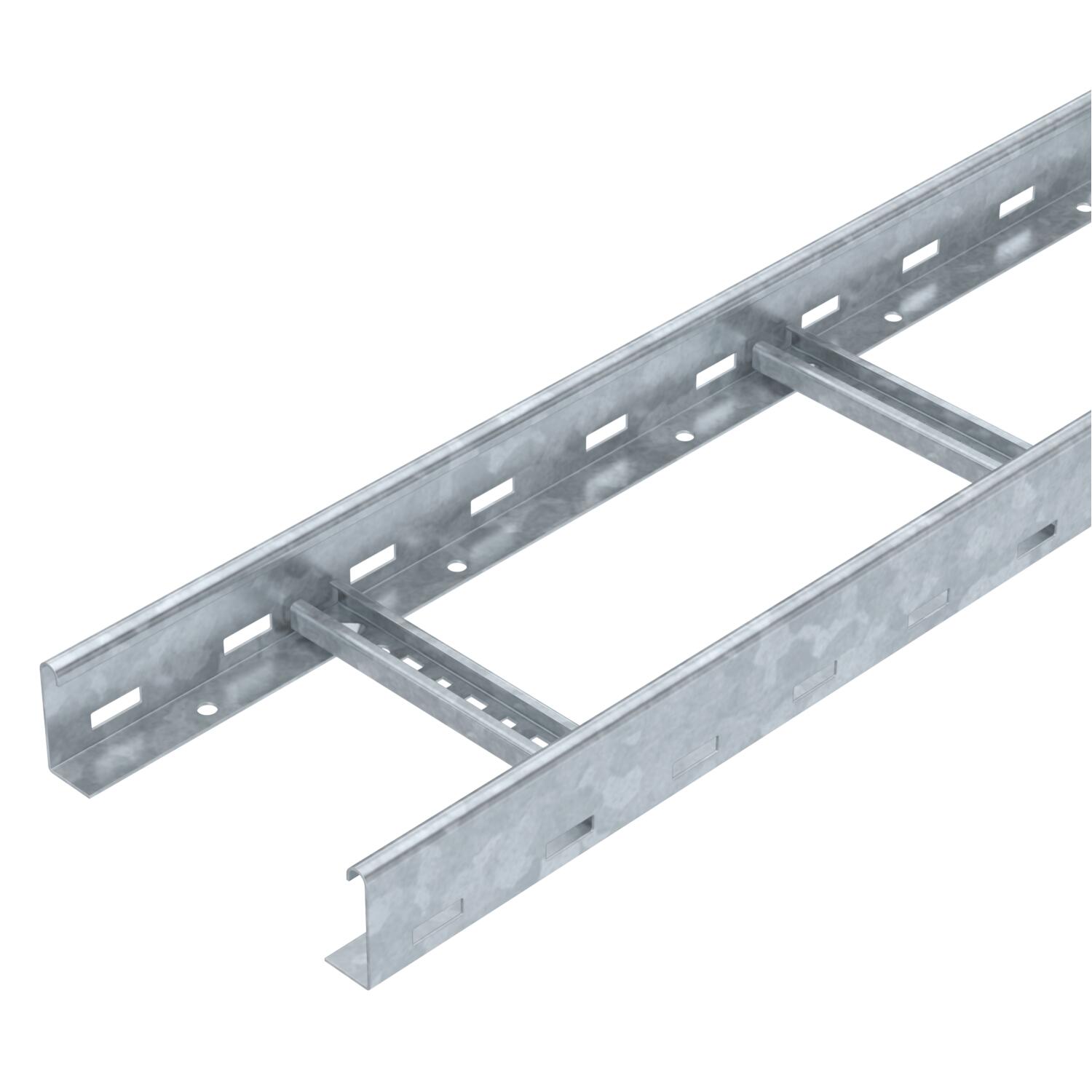

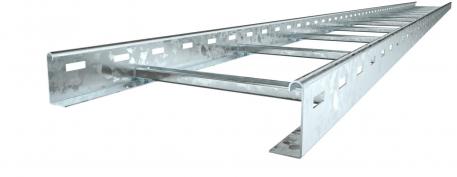

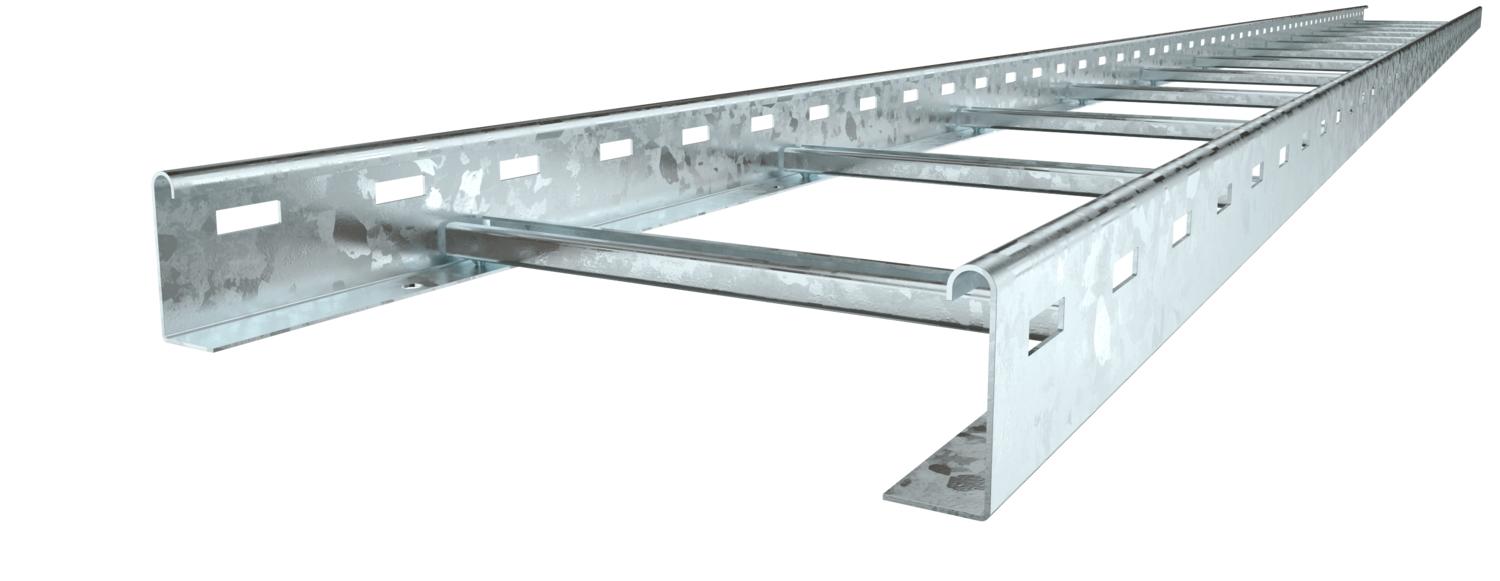

Échelle à câbles LCIS 60, 6 m C30 FT

Réf. 6209643 | EAN 4012196431786

6000 mm
1,5 mm
non
Description du produit
Description du produit
Échelle à câbles d'une hauteur latérale de 60 mm avec échelons soudés à profilé C30 ouvert vers le haut. Longeron latéral enroulé pour le renforcement et la protection des bords. La fixation sur console s'effectue avec des pièces de serrage de type LKS 40. La fente de l'échelon mesure 16,5 mm. La bride de fixation correspondante est de type 2056.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
  • UKCA declaration of conformity
  • Échelles à câbles, hauteur d'aile 60 mm
Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé non
Coloris zinc
Cote B 200 mm

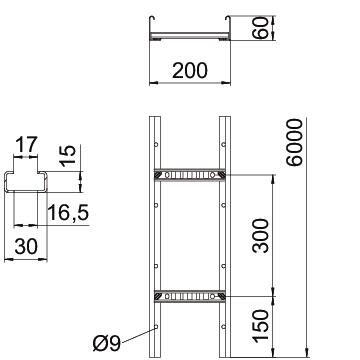

Dimension 60x200x6000
Écart entre échelons 300 mm
Écart entre supports 1,5 m 3,3 kN/m
Écart entre supports 2,0 m 2 kN/m
Écart entre supports 2,5 m 1,3 kN/m
Écart entre supports 3,0 m 1 kN/m
Écart entre supports 3,5 m 0,78 kN/m
Écart entre supports 4,0 m 0,4 kN/m
Empreinte CO₂ (GWP) du berceau à la porte 6,301 kg CO₂e / 1 Mètre
Épaisseur du longeron 1,5 mm
Fente de l’échelon 17,00
Fixation des échelons soudé
Hauteur 60 mm
Largeur 200 mm
Longueur 6000 ft
Longueur 6000 mm
Maintien en fonction non
Matériau acier
Modèle de longeron latéral Profilé plat
Modèle des échelons Profilé perforé
Modèle longue portée non
Perforation latérale oui
Section utile 80 cm²
Section utile 8000 mm²
Surface galvanisé à chaud par trempage

Caractéristiques techniques

Diagramme de charge échelle à câbles type LCIS 60

Diagramme de charge échelle à câbles type LCIS 60
  • Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
  • Portée en m Portée en m
  • Déflexion de l'aile en mm avec kN/m autorisé Déflexion de l'aile en mm avec kN/m autorisé
  • Schéma de charge pour le procédé de contrôle Schéma de charge pour le procédé de contrôle
  • Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
  • Courbe de déflexion de l'aile en fonction de l'écartement Courbe de déflexion de l'aile en fonction de l'écartement
Tous les types

Tous les types

Type Longueur Largeur Épaisseur du longeron Maintien en fonction Réf. Quantité Plus petite unité de vente
LCIS 620 6 FT 6000 mm 200 mm 1,5 mm non 6209643
6 m
LCIS 630 6 FT 6000 mm 300 mm 1,5 mm non 6209645
6 m
LCIS 640 6 FT 6000 mm 400 mm 1,5 mm non 6209647
6 m
LCIS 650 6 FT 6000 mm 500 mm 1,5 mm non 6209649
6 m
LCIS 660 6 FT 6000 mm 600 mm 1,5 mm non 6209651
6 m
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Raccord droit FT Raccord droit FT LVG 60 FT 6208843
10 Pièce
Coude à 90° 60 FT Coude à 90° 60 FT LB 90 620 R3 FT 6225062
1 Pièce
Éclisse multifonction FT Éclisse multifonction FT LMFV 620 FT 6225730
1 Pièce
Couvercle avec verrou tournant FT Couvercle avec verrou tournant FT DRL 200 FT 6051367
6 m
Séparateur (moulure) 45 DD Séparateur (moulure) 45 DD TSG 45 DD 6062321
3 m
Tôle de départ FT Tôle de départ FT LAB 20 FT 6220436
1 Pièce

Accessoires de montage

Produits Type Réf. Quantité Plus petite unité de vente
Embout de protection 60 Embout de protection 60 SKH 60 OR 6222537
40 Paire
Pièce de serrage pour fixation du séparateur A2 Pièce de serrage pour fixation du séparateur A2 KS KL A2 6062284
30 Pièce
