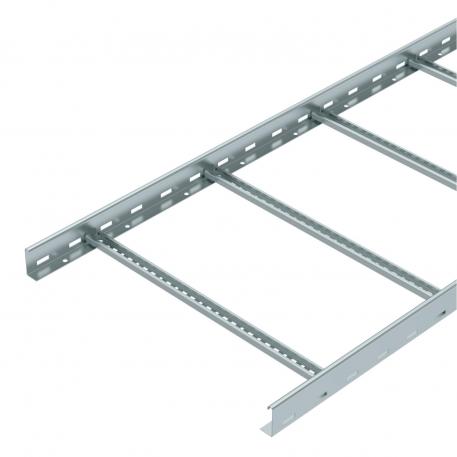

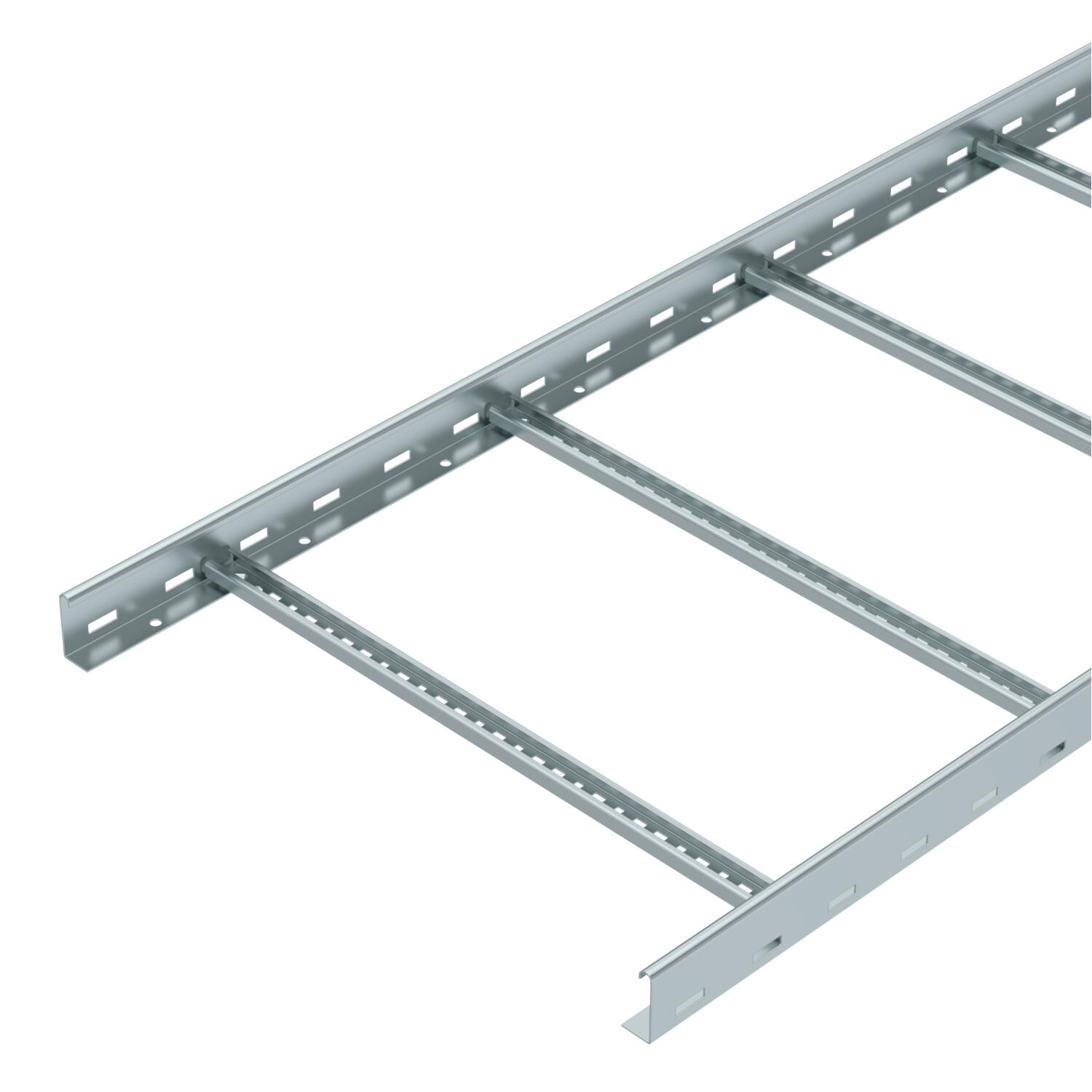

Échelle à câbles LCIS 60, 6 m C30 FS 6000 | 600 | 1,5 | non

Échelle à câbles LCIS 60, 6 m C30 FS

Réf. 6209638 | EAN 4012196432080

Réf. / Type

Longueur	6000 mm

Largeur

Épaisseur du longeron	1,5 mm

Maintien en fonction	non

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

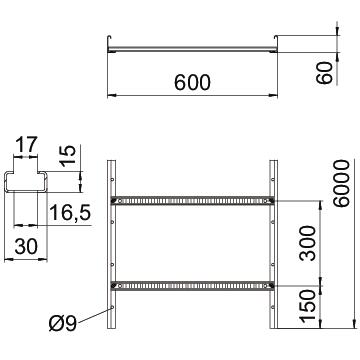

Échelle à câbles d'une hauteur latérale de 60 mm avec échelons soudés à profilé C30 ouvert vers le haut. Longeron latéral enroulé pour le renforcement et la protection des bords. La fixation sur console s'effectue avec des pièces de serrage de type LKS 40. La fente de l'échelon mesure 16,5 mm. La bride de fixation correspondante est de type 2056.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	non
Coloris	zinc
Cote B	600 mm
Dimension	60x600x6000
Écart entre échelons	300 mm
Écart entre supports 1,5 m	3,3 kN/m
Écart entre supports 2,0 m	2 kN/m
Écart entre supports 2,5 m	1,3 kN/m
Écart entre supports 3,0 m	1 kN/m
Écart entre supports 3,5 m	0,78 kN/m
Écart entre supports 4,0 m	0,4 kN/m
Empreinte CO₂ (GWP) du berceau à la porte	8,92 kg CO₂e / 1 Mètre
Épaisseur du longeron	1,5 mm
Fente de l’échelon	16,50

Fixation des échelons	soudé
Hauteur	60 mm
Largeur	600 mm
Longueur	6000 ft
Longueur	6000 mm
Maintien en fonction	non
Matériau	acier
Modèle de longeron latéral	Profilé plat
Modèle des échelons	Profilé perforé
Modèle longue portée	non
Perforation latérale	oui
Section utile	24000 mm²
Section utile	240 cm²
Surface	galvanisé sendzimir

Caractéristiques techniques

Diagramme de charge échelle à câbles type LCIS 60

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur du longeron	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
LCIS 620 6 FS	6000 mm	200 mm	1,5 mm	non	6209630	m	6 m
LCIS 630 6 FS	6000 mm	300 mm	1,5 mm	non	6209632	m	6 m
LCIS 640 6 FS	6000 mm	400 mm	1,5 mm	non	6209634	m	6 m
LCIS 650 6 FS	6000 mm	500 mm	1,5 mm	non	6209636	m	6 m
LCIS 660 6 FS	6000 mm	600 mm	1,5 mm	non	6209638	m	6 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord droit FS	LVG 60 FS	6208840	Pièce	10 Pièce
Coude à 90° 60 FS	LB 90 660 R3 FS	6225050	Pièce	1 Pièce
Éclisse multifonction FS	LMFV 660 FS	6225718	Pièce	1 Pièce
Couvercle avec verrou tournant FS	DRL 600 FS	6052606	m	6 m
Séparateur (moulure) 45 FS	TSG 45 FS	6062033	m	3 m
