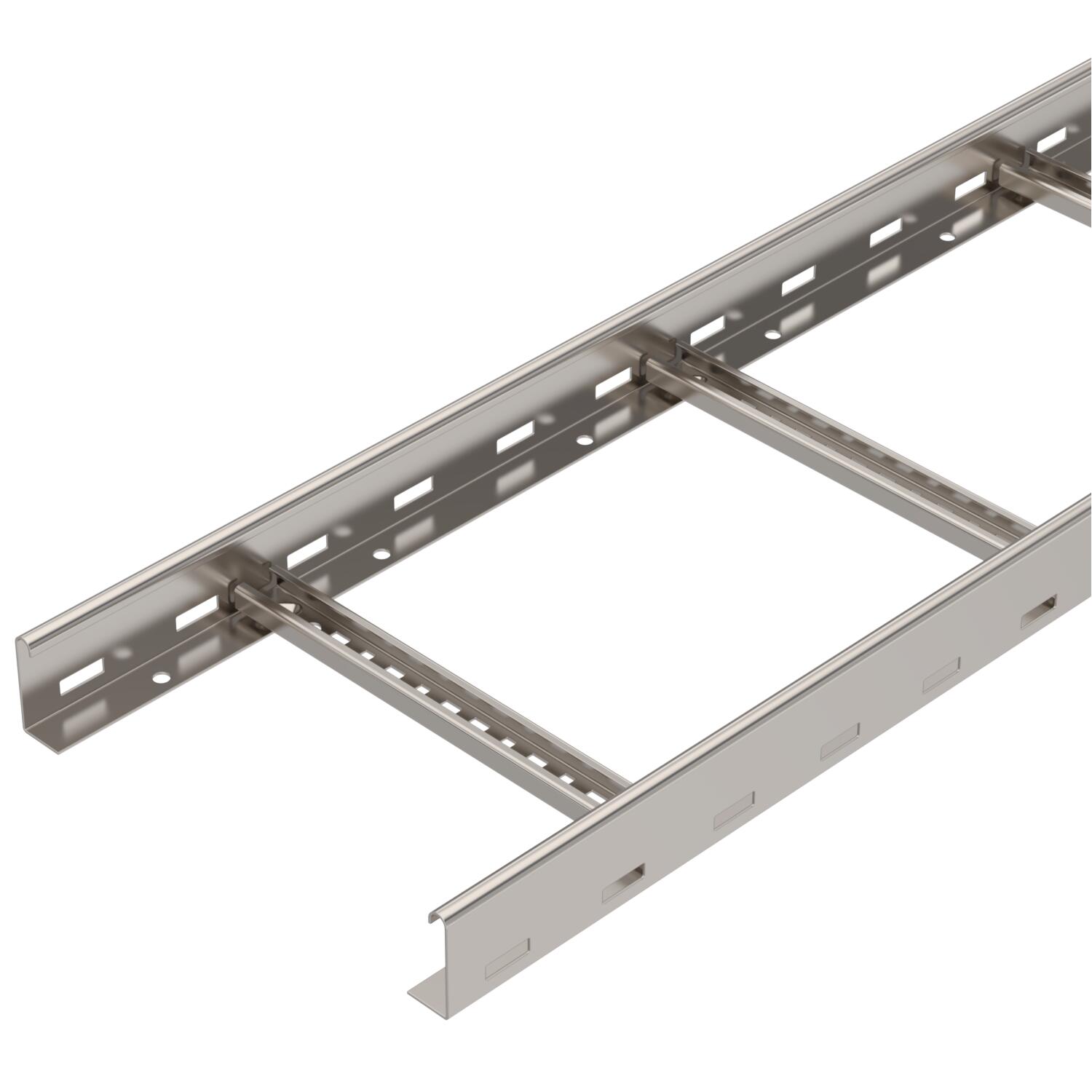

Échelle à câbles LCIS 60, 6 m C30 A4
Réf. 6207204 | EAN 4012196431977
- Description du produit
-
Description du produit
Échelle à câbles d'une hauteur latérale de 60 mm avec échelons soudés à profilé C30 ouvert vers le haut. Longeron latéral enroulé pour le renforcement et la protection des bords. La fixation sur console s'effectue avec des pièces de serrage de type LKS 40. La fente de l'échelon mesure 16,5 mm. La bride de fixation correspondante est de type 2056.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
- Caractéristiques techniques
-
Caractéristiques techniques

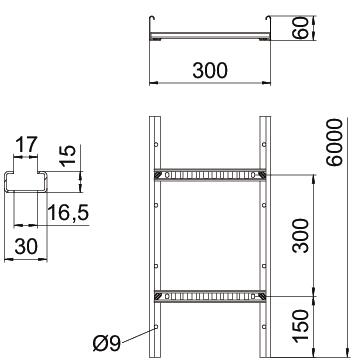

Acier inoxydable, décapé oui Cote B 300 mm Dimension 60x300x6000 Écart entre échelons 300 mm Écart entre supports 1,5 m 3,3 kN/m Écart entre supports 2,0 m 2 kN/m Écart entre supports 2,5 m 1,3 kN/m Écart entre supports 3,0 m 1 kN/m Écart entre supports 3,5 m 0,78 kN/m Écart entre supports 4,0 m 0,4 kN/m Épaisseur du longeron 1,5 mm Fente de l’échelon 16,50 Fixation des échelons soudé Hauteur 60 mm Largeur 300 mm Longueur 6000 ft Longueur 6000 mm Maintien en fonction non Matériau Acier, inoxydable 1.4571 Modèle de longeron latéral Profilé plat Modèle des échelons Profilé perforé Modèle longue portée non Perforation latérale oui Section utile 120 cm² Section utile 12000 mm² Surface nu, traité Caractéristiques techniques
Diagramme de charge échelle à câbles type LCIS 60
- Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
- Portée en m
- Déflexion de l'aile en mm avec kN/m autorisé
- Schéma de charge pour le procédé de contrôle
- Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
- Courbe de déflexion de l'aile en fonction de l'écartement
- Tous les types
-
Tous les types
