Échelle à câbles LCIS 60, 6 m C30 A2 6000 | 500 | 1,5 | non

Échelle à câbles LCIS 60, 6 m C30 A2

Réf. 6207258 | EAN 4012196431717

Réf. / Type

Longueur	6000 mm

Largeur

Épaisseur du longeron	1,5 mm

Maintien en fonction	non

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

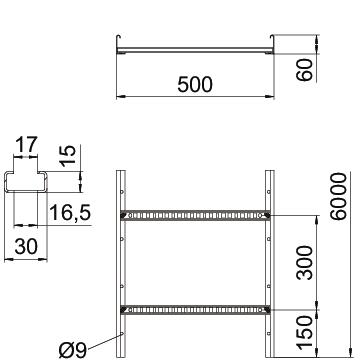

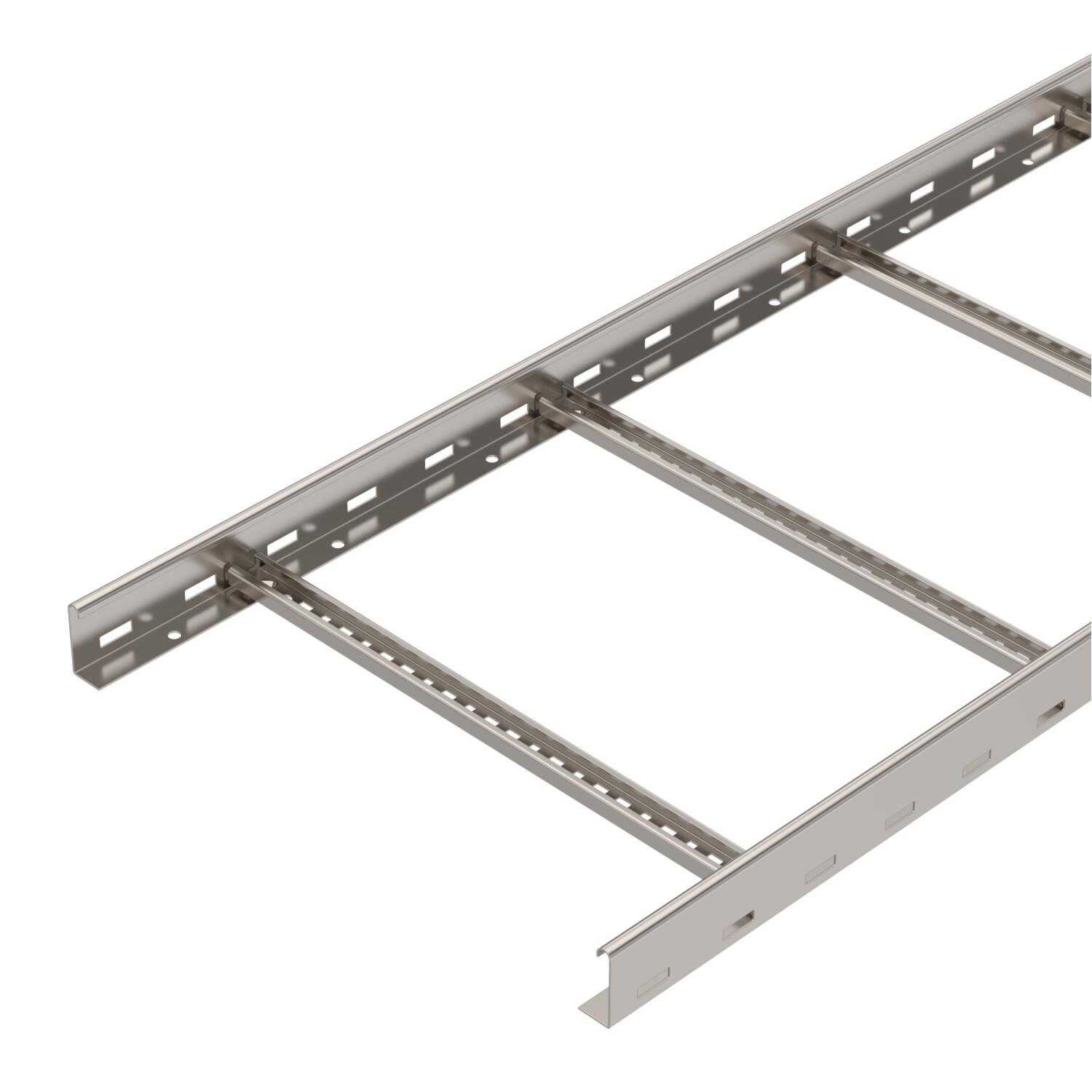

Échelle à câbles d'une hauteur latérale de 60 mm avec échelons soudés à profilé C30 ouvert vers le haut. Longeron latéral enroulé pour le renforcement et la protection des bords. La fixation sur console s'effectue avec des pièces de serrage de type LKS 40. La fente de l'échelon mesure 16,5 mm. La bride de fixation correspondante est de type 2056.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	oui
Coloris	acier inoxydable
Cote B	500 mm
Dimension	60x500x6000
Écart entre échelons	300 mm
Écart entre supports 1,5 m	3,3 kN/m
Écart entre supports 2,0 m	2 kN/m
Écart entre supports 2,5 m	1,3 kN/m
Écart entre supports 3,0 m	1 kN/m
Écart entre supports 3,5 m	0,78 kN/m
Écart entre supports 4,0 m	0,4 kN/m
Empreinte CO₂ (GWP) du berceau à la porte	17,618 kg CO₂e / 1 Mètre
Épaisseur du longeron	1,5 mm
Fente de l’échelon	16,50

Fixation des échelons	soudé
Hauteur	60 mm
Largeur	500 mm
Longueur	6000 ft
Longueur	6000 mm
Maintien en fonction	non
Matériau	acier inoxydable 1.4301
Modèle de longeron latéral	Profilé plat
Modèle des échelons	Profilé perforé
Modèle longue portée	non
Perforation latérale	oui
Section utile	200 cm²
Section utile	20000 mm²
Surface	nu, traité

Caractéristiques techniques

Diagramme de charge échelle à câbles type LCIS 60

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur du longeron	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
LCIS 620 6 A2	6000 mm	200 mm	1,5 mm	non	6207252	m	6 m
LCIS 630 6 A2	6000 mm	300 mm	1,5 mm	non	6207254	m	6 m
LCIS 640 6 A2	6000 mm	400 mm	1,5 mm	non	6207256	m	6 m
LCIS 650 6 A2	6000 mm	500 mm	1,5 mm	non	6207258	m	6 m
LCIS 660 6 A2	6000 mm	600 mm	1,5 mm	non	6207260	m	6 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord droit A2	LVG 60 A2	6208846	Pièce	10 Pièce

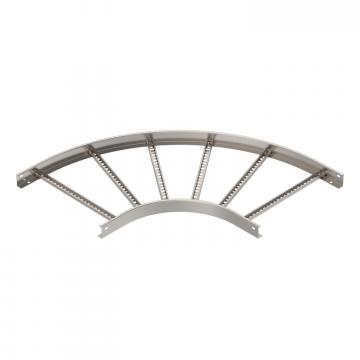

Coude à 90° 60 A2	LB 90 650 R3 A2	6225088	Pièce	1 Pièce
Séparateur 45 A2	TSG 45 A2	6062025	m	3 m

Accessoires de montage

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Embout de protection 60	SKH 60 OR	6222537	Paire	40 Paire
Couvercle avec verrou tournant A2	DRL 500 A2	6052959	m	3 m
Pièce de serrage pour fixation du séparateur A2	KS KL A2	6062284	Pièce	30 Pièce
