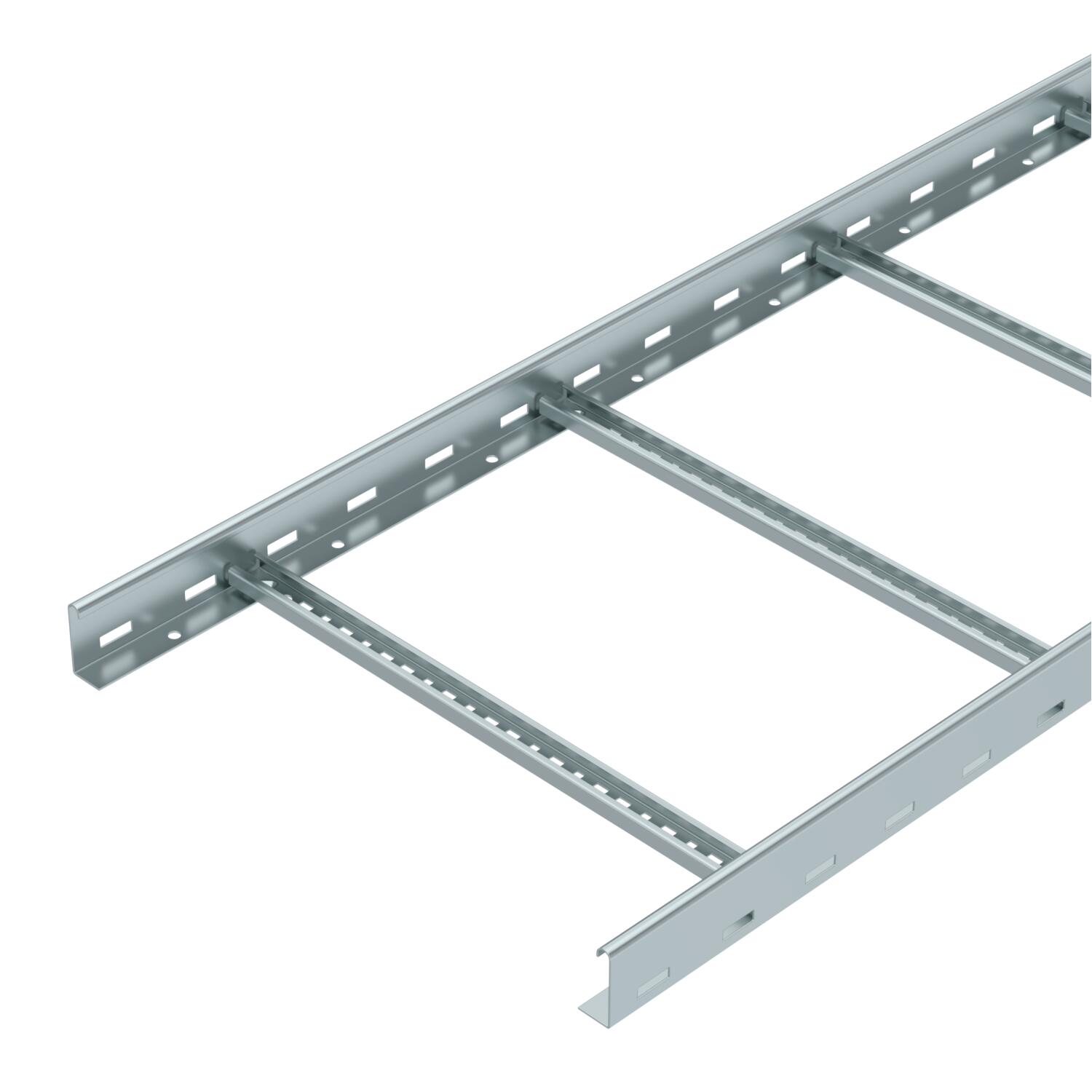

Échelle à câbles LCIS 60, 3 m C30 FS
Réf. 6209616 | EAN 4012196487608
- Description du produit
-
Description du produit

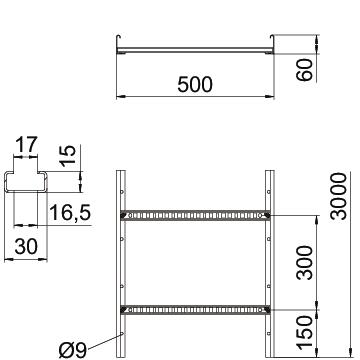

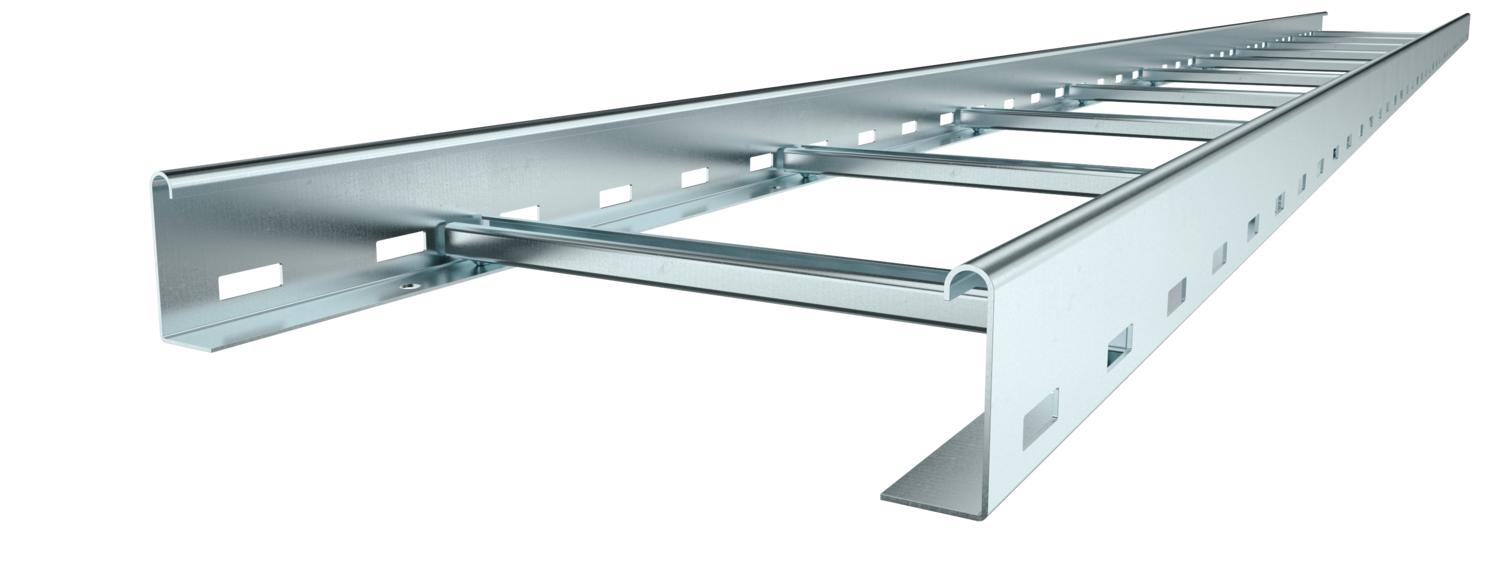

Échelle à câbles d'une hauteur latérale de 60 mm avec échelons soudés à profilé C30 ouvert vers le haut. Longeron latéral enroulé pour le renforcement et la protection des bords. La fixation sur console s'effectue avec des pièces de serrage de type LKS 40. La fente de l'échelon mesure 16,5 mm. La bride de fixation correspondante est de type BS-H....
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, décapé non Cote B 500 mm Dimension 60x500x3000 Écart entre échelons 300 mm Écart entre supports 1,5 m 3,3 kN/m Écart entre supports 2,0 m 2 kN/m Écart entre supports 2,5 m 1,3 kN/m Écart entre supports 3,0 m 1 kN/m Écart entre supports 3,5 m 0,78 kN/m Écart entre supports 4,0 m 0,4 kN/m Épaisseur du longeron 1,5 mm Fente de l’échelon 17,00 Fixation des échelons soudé Hauteur 60 mm Largeur 500 mm Longueur 3000 ft Longueur 3000 mm Maintien en fonction non Matériau acier Modèle de longeron latéral Profilé plat Modèle des échelons Profilé perforé Modèle longue portée non Perforation latérale oui Section utile 20000 mm² Section utile 200 cm² Surface galvanisé sendzimir Caractéristiques techniques
Diagramme de charge échelle à câbles type LCIS 60
- Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
- Portée en m
- Déflexion de l'aile en mm avec kN/m autorisé
- Schéma de charge pour le procédé de contrôle
- Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
- Courbe de déflexion de l'aile en fonction de l'écartement
