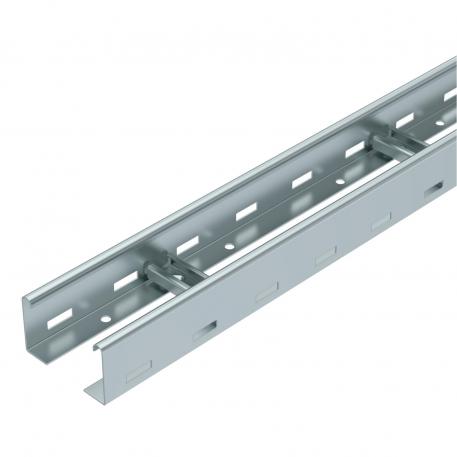

Échelle à câbles LCIS 60, 3 m C30 FS
Réf. 6209608 | EAN 4012197347949
- Description du produit
-
Description du produit
Échelle à câbles d'une hauteur latérale de 60 mm avec échelons soudés à profilé C30 ouvert vers le haut. Longeron latéral enroulé pour le renforcement et la protection des bords. La fixation sur console s'effectue avec des pièces de serrage de type LKS 40. La fente de l'échelon mesure 16,5 mm. La bride de fixation correspondante est de type BS-H....
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques

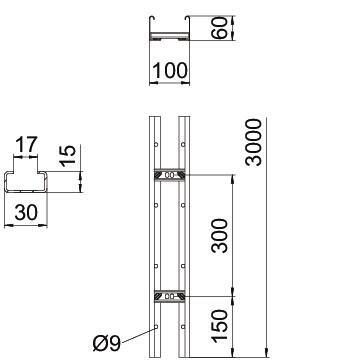

Acier inoxydable, décapé non Cote B 100 mm Dimension 60x100x3000 Écart entre échelons 300 mm Écart entre supports 1,5 m 2,8 kN/m Écart entre supports 2,0 m 1,3 kN/m Écart entre supports 2,5 m 0,8 kN/m Écart entre supports 3,0 m 0,6 kN/m Écart entre supports 4,0 m 0,25 kN/m Épaisseur du longeron 1,5 mm Fixation des échelons soudé Hauteur 60 mm Largeur 100 mm Longueur 3000 ft Longueur 3000 mm Maintien en fonction non Matériau acier Modèle de longeron latéral Profilé plat Modèle des échelons Profilé perforé Modèle longue portée non Perforation latérale oui Section utile 4000 mm² Section utile 40 cm² Surface galvanisé sendzimir - Tous les types
-
Tous les types
