Échelle à câbles LCIS 110, 6 m C30 FT

Réf. 6209824 | EAN 4012196431656

6000 mm
1,5 mm
non
Description du produit

Description du produit

Échelle à câbles d'une hauteur d'aile de 110 mm avec échelons soudés à profilé C30 ouvert vers le haut. Longeron latéral enroulé pour le renforcement et la protection des bords. La fixation sur console s'effectue avec des pièces de serrage de type LKS 40. La fente de l'échelon mesure 16,5 mm. La bride de fixation correspondante est de type 2056.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
  • UKCA declaration of conformity
  • Échelles à câbles, hauteur latérale 110 mm
Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé non
Cote B 400 mm
Dimension 110x400x6000
Écart entre échelons 300 mm
Écart entre supports 2,0 m 3 kN/m
Écart entre supports 2,5 m 2 kN/m
Écart entre supports 3,0 m 1,4 kN/m
Écart entre supports 3,5 m 1,05 kN/m
Écart entre supports 4,0 m 0,8 kN/m
Épaisseur du longeron 1,5 mm
Fente de l’échelon 16,50
Fixation des échelons soudé
Hauteur 110 mm
Largeur 400 mm
Longueur 6000 mm
Longueur 6000 ft
Maintien en fonction non
Matériau acier
Modèle de longeron latéral Profilé plat
Modèle des échelons Profilé perforé
Modèle longue portée non
Perforation latérale oui
Section utile 36000 mm²
Section utile 360 cm²
Surface galvanisé à chaud par trempage

Caractéristiques techniques

Diagramme de charge de l'échelle à câbles type LCIS 110

Diagramme de charge de l'échelle à câbles type LCIS 110
  • Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
  • Portée en m Portée en m
  • Déflexion de l'aile en mm avec kN/m autorisé Déflexion de l'aile en mm avec kN/m autorisé
  • Schéma de charge pour le procédé de contrôle Schéma de charge pour le procédé de contrôle
  • Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
  • Courbe de déflexion de l'aile en fonction de l'écartement Courbe de déflexion de l'aile en fonction de l'écartement
Tous les types

Tous les types

Type Longueur Largeur Épaisseur du longeron Maintien en fonction Réf. Quantité Plus petite unité de vente
LCIS 1120 6 FT 6000 mm 200 mm 1,5 mm non 6209820
6 m
LCIS 1130 6 FT 6000 mm 300 mm 1,5 mm non 6209822
6 m
LCIS 1140 6 FT 6000 mm 400 mm 1,5 mm non 6209824
6 m
LCIS 1145 6 FT 6000 mm 450 mm 1,5 mm non 6209825
60 m
LCIS 1150 6 FT 6000 mm 500 mm 1,5 mm non 6209826
6 m
LCIS 1160 6 FT 6000 mm 600 mm 1,5 mm non 6209828
6 m
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Raccord droit FT Raccord droit FT LVG 110 FT 6216548
10 Pièce

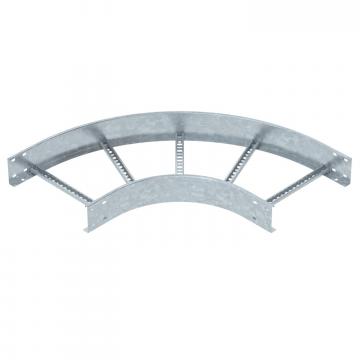

Coude à 90° 110 FT Coude à 90° 110 FT LB 90 1140 R3 FT 6225146
1 Pièce
Éclisse multifonction FT Éclisse multifonction FT LMFV 1140 FT 6225774
1 Pièce
Couvercle avec verrou tournant FT Couvercle avec verrou tournant FT DRL 400 FT 6051413
6 m
Séparateur (moulure) 85 DD Séparateur (moulure) 85 DD TSG 85 DD 6062331
45 m
Tôle de départ FT Tôle de départ FT LAB 40 FT 6220452
1 Pièce

Accessoires de montage

Produits Type Réf. Quantité Plus petite unité de vente
Pièce de serrage pour fixation du séparateur A2 Pièce de serrage pour fixation du séparateur A2 KS KL A2 6062284
30 Pièce
Embout de protection d'extrémité Embout de protection d'extrémité SKH 110 OR 6222553
20 Paire
Téléchargements

Télécharger

Déclaration de conformité LCIS 1140 6 FT / 6209824 , 0.16MB , pdf
Télécharger
Déclaration de conformité du Royaume-Uni LCIS 1140 6 FT / 6209824 , 0.09MB , pdf

Télécharger

Télécharger

LCIS 1140 6 FT / 6209824
