- Description du produit
-
Description du produit

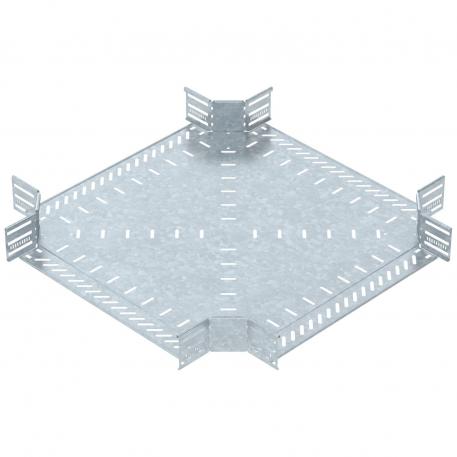

Croisement pour créer une dérivation horizontale, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 85 mm. Montage sans vis avec bornes doubles ou raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur et en extérieur. Le matériel de fixation doit être commandé séparément.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, décapé non Dimension 85x500 Épaisseur de matériau de la tôle de fond 1 mm Épaisseur de tôle 1 mm Épaisseur du longeron 1,25 mm Maintien en fonction non Matériau acier Modèle longue portée non Nombre de vis recommandé 40 St. Plage de températures d’utilisation max. 120 °C Plage de températures d’utilisation min. -20 °C Schéma de perçage NATO non Surface galvanisé à chaud par trempage Type de raccord du système de chemin de câble Vissé/Serré Version du connecteur raccord intégré Dimensions
Cote B 500 mm Cote R 50 mm Hauteur 85 mm Largeur 500 mm - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Couvercle pour croisement DD
RKD 500 DD 7027848 1 Pièce Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Borne double pour montage de pièces de forme A2
DOP A2 6035998 10 Pièce
Vis à tête bombée avec écrou combiné, F
FRSB 6x12 F 6406122 100 Pièce - Téléchargements
-
Fiche technique RK 850 FT / 7027439 , 0.20MB , pdfDéclaration de conformité RK 850 FT / 7027439 , 0.17MB , pdfREACH Déclaration de conformité RK 850 FT / 7027439 , 0.12MB , pdfRoHS Déclaration de conformité RK 850 FT / 7027439 , 0.13MB , pdfRapport de durabilité Rapport de durabilité, systèmes de support de câbles , 2.00MB , pdfInstructions de montage Rastbare Kabelrinnensysteme Magic , 11.60MB , pdf
