- Description du produit
-

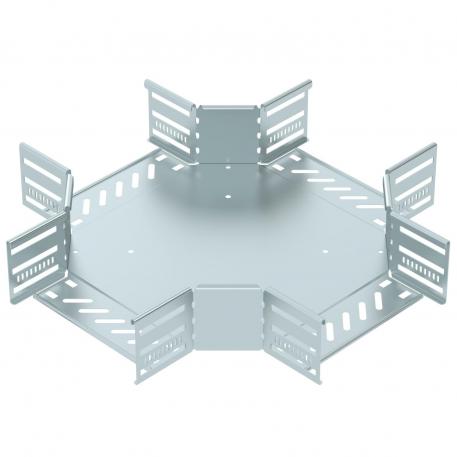

Description du produitCroisement pour créer une dérivation horizontale, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 85 mm. Montage sans vis avec bornes doubles ou raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur. Le matériel de fixation doit être commandé séparément.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, décapé non Coloris zinc Cote B 200 mm Cote R 50 mm Dimension 85x200 Épaisseur de matériau de la tôle de fond 0,8 mm Épaisseur de tôle 0,8 mm Épaisseur du longeron 1,25 mm Hauteur 85 mm Largeur 200 mm Maintien en fonction non Matériau acier Modèle longue portée non Nombre de vis recommandé 32 St. Plage de températures d’utilisation max. 120 °C Plage de températures d’utilisation min. -20 °C Schéma de perçage NATO non Surface galvanisé sendzimir Type de raccord du système de chemin de câble Vissé/Serré Version du connecteur raccord intégré - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Couvercle pour croisement FS
RKD 200 FS 7027802 1 Pièce Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Borne double pour montage de pièces de forme A2
DOP A2 6035998 10 Pièce - Téléchargements
-
Fiche technique RK 820 FS / 7027333 , 0.19MB , pdfDéclaration de conformité UE RK 820 FS / 7027333 , 0.17MB , pdfREACH Déclaration de conformité RK 820 FS / 7027333 , 0.12MB , pdfRoHS Déclaration de conformité RK 820 FS / 7027333 , 0.13MB , pdfInstructions de montage Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfInstructions de montage Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdf
