- Description du produit
-
Description du produitCroisement pour créer une dérivation horizontale, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 60 mm. Montage sans vis avec bornes doubles ou raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur et en extérieur. Le matériel de fixation doit être commandé séparément.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, décapé non Coloris zinc Cote B 300 mm Dimension 60x300 Épaisseur de matériau de la tôle de fond 1 mm Épaisseur de tôle 1 mm Épaisseur du longeron 1,25 mm Hauteur 60 mm Largeur 300 mm Maintien en fonction oui Matériau acier Modèle longue portée non Nombre de vis recommandé 28 St. Plage de températures d’utilisation max. 120 °C Plage de températures d’utilisation min. -20 °C Schéma de perçage NATO non Surface galvanisé à chaud par trempage Type de raccord du système de chemin de câble Vissé/Serré Version du connecteur raccord intégré - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente

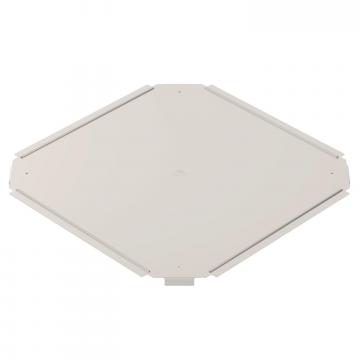

Couvercle pour croisement 300 A2
RKD 300 A2 7027864 1 Pièce Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Borne double pour montage de pièces de forme A2
DOP A2 6035998 10 Pièce
Vis à tête bombée avec écrou combiné, F
FRSB 6x12 F 6406122 100 Pièce - Téléchargements
-
Fiche technique RK 630 FT / 7027415 , 0.20MB , pdfDéclaration de conformité UE RK 630 FT / 7027415 , 0.17MB , pdfREACH Déclaration de conformité RK 630 FT / 7027415 , 0.12MB , pdfRoHS Déclaration de conformité RK 630 FT / 7027415 , 0.13MB , pdfAide à la sélection Auswahlhilfe Kabelrinnen, schraubbar , 2.17MB , pdfAide à la sélection Auswahlhilfe Kabelrinnen, Magic , 0.25MB , pdfInstructions de montage Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfInstructions de montage Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdf
