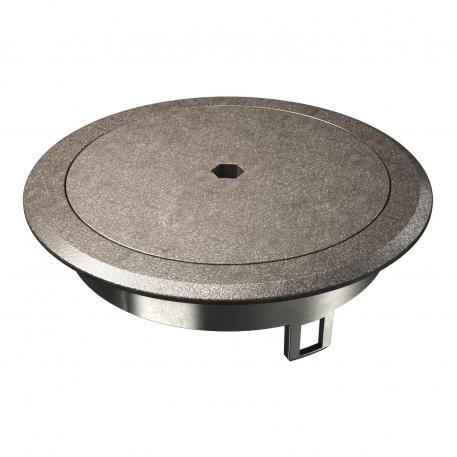

Couvercle obturateur plein à six pans creux
Réf. 7408869 | EAN 4012196689804
- Description du produit
-
Description du produit
Boîtier de sol avec couvercle plein et six pans creux pour prise de sol GES R2 pour l'installation directe dans le boitier d'installation MT R2 à l'intérieur.
Ce modèle de couvercle peut être utilisé comme sortie de câbles.
Lorsque le boitier est fermé, le sol peut être nettoyé à l'eau.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Avec évidement pour l'insertion du revêtement de sol non Cadre de protection du revêtement de sol oui Charge verticale, grande surface jusqu'à 15 000 N Charge verticale, petite surface jusqu'à 3 000 N Convient pour goulotte noyée non Convient pour montage dans des faux-planchers oui Convient pour montage dans des sols creux oui Convient pour nettoyage humide oui Diamètre extérieur 140 mm Dimension 140 mm Entretien du sol humide Homologations VDE Indice de protection (IP) en utilisation IP00 Indice de protection (IP) hors utilisation IP66 Indice de protection code IK IK10 Matériau zinc moulé sous pression Mécanisme d'ouverture Outil Modèle rond Modèle Sortie de câble Aucune sortie de câble Norme EN 50085-2-2 Surface nickelé oxydé - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente

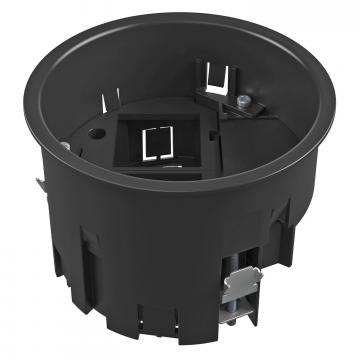

Boîte d'installation 1+1 vide
MT R2 1-1 7408838 1 Pièce
Boîte de tirage pour GES R2
UD GES R2 7428526 1 Pièce
Plaque de montage pour module informatique type C
MP R2 2C 7408806 1 Pièce - Téléchargements
-
Fiche technique GES R2B Ni-O / 7408869 , 0.31MB , pdfApprobation Approbation VDE GES R2 , 0.19MB , pdfInstructions de montage Bodensteckdose GES R2 , 1.06MB , pdfInstructions de montage Version longue des instructions sur le boîtier de sol GES R2 , 0.05MB , pdf
