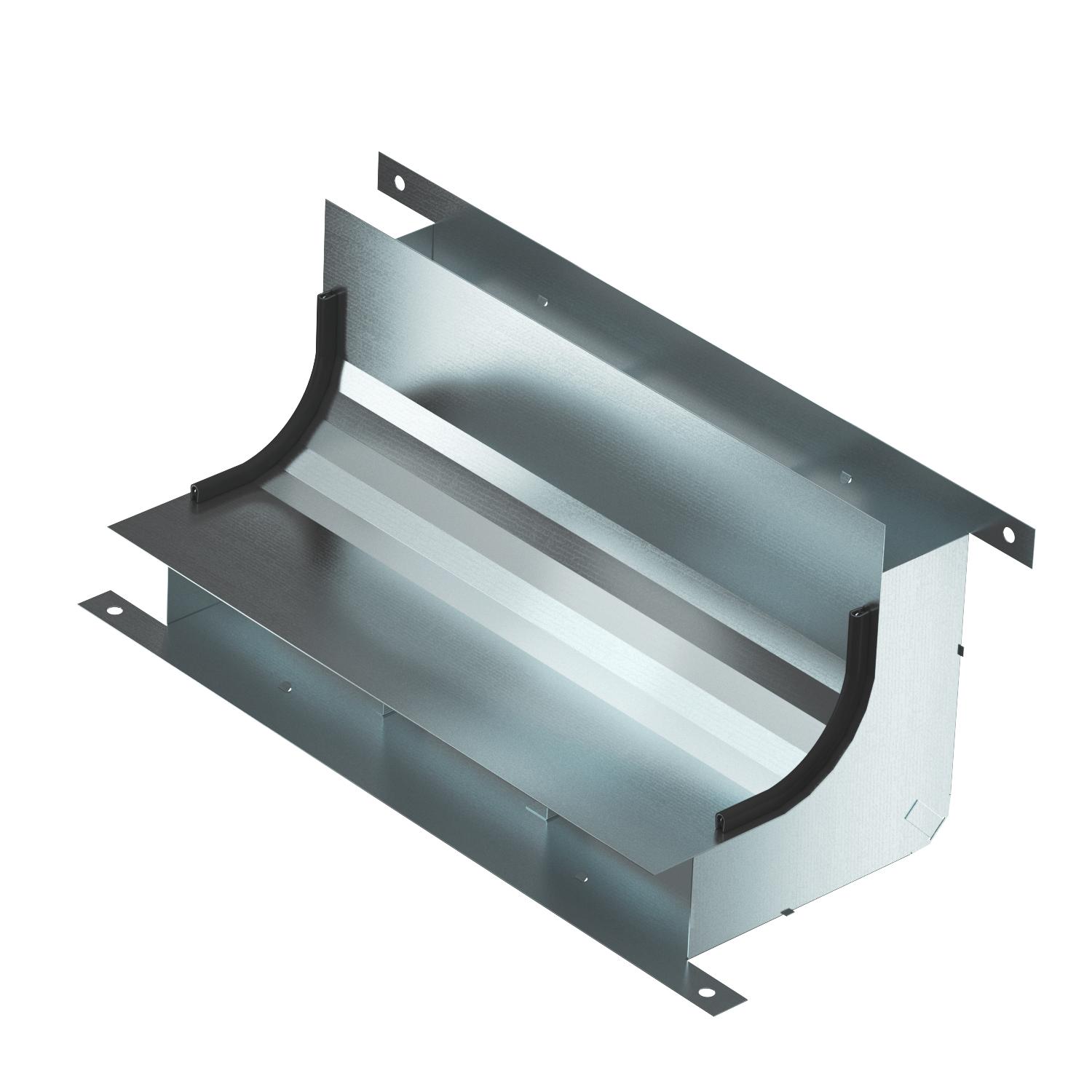

Coude vertical, à 3 compartiments, hauteur 48 mm
Réf. 7400667 | EAN 4012197349806
- Description du produit
-
Description du produitPour le changement de direction vertical du conduits afin d'alimanter une goulotte ou autres.
-
- Caractéristiques techniques
-
Caractéristiques techniques

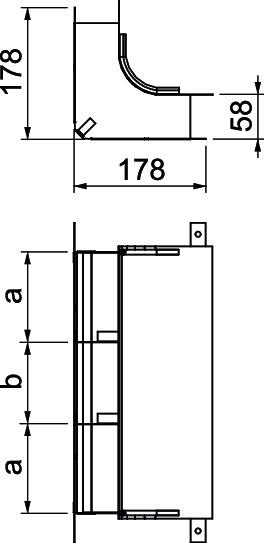

convient pour goulotte sous chape fermée, affleurante avec la chape non convient pour goulotte sous chape, noyée dans la chape oui Cote a 120 mm Cote b 110 mm Dimension 430x177,7x177,7 Dimension h 58 mm Hauteur 58 mm Hauteur de goulotte min. 58 mm Largeur 350 mm Largeur de goulotte min. 350 mm Longueur 178 mm Matériau acier nombre de séparateurs fixes 2 Nombre de voies 3 St. Section de traction a 6341 mm² Section de traction b 6112 mm² Surface galvanisé sendzimir - Tous les types
- Téléchargements
-
Fiche technique KV3 35058-2 / 7400667 , 0.16MB , pdfDéclaration de conformité UE KV3 35058-2 / 7400667 , 0.11MB , pdfDéclaration de performance KV3 35058-2 / 7400667 , 0.34MB , pdfInstructions de montage EÜK screed-covered duct system generation 3 , 76.05MB , pdfInstructions de montage Système de conduit sous chape EÜK , 19.88MB , pdf
