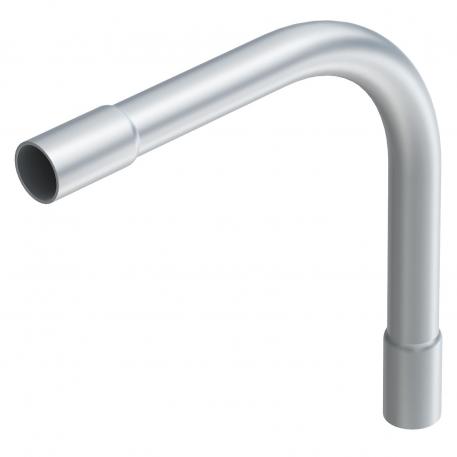

Coude pour tube en aluminium, sans filetage

Réf. 2046016 | EAN 4012195925927

Description du produit
Description du produit
Coude à 90° avec manchons moulés, pour tubes électriques selon EN 61386-1. Avec paroi intérieure sans ébarbure.
  • Association pour l'electrotechnique, électronique, informatique e.V., Allemagne
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
Caractéristiques techniques

Caractéristiques techniques

Angle de coude 90 °
Avec manchon oui
Avec ouverture d'inspection et couvercle non
Cote A 115 mm
Cote B 302 mm
Cote D 40,2 mm
Cote l 50 mm
Cote R 145 mm
Cote t 1,4 mm
Dimension Ø40mm
Dimension m (mm) M40
En deux pièces non
Flexible non
Matériau aluminium
Modèle Enfichable
Plage de températures d’utilisation max. 250 °C
Plage de températures d’utilisation min. -45 °C
pour diamètre de tube nominal 40 mm
Sans halogène non
Surface brossée non
Surface polie non
Tous les types

Tous les types

Type pour diamètre de tube nominal Réf. Quantité Plus petite unité de vente
SB16W ALU 16 mm 2046012
15 Pièce
SB20W ALU 20 mm 2046013
25 Pièce
SB25W ALU 25 mm 2046014
25 Pièce
SB32W ALU 32 mm 2046015
20 Pièce
SB40W ALU 40 mm 2046016
15 Pièce
SB50W ALU 50 mm 2046017
5 Pièce
SB63W ALU 63 mm 2046018
3 Pièce
