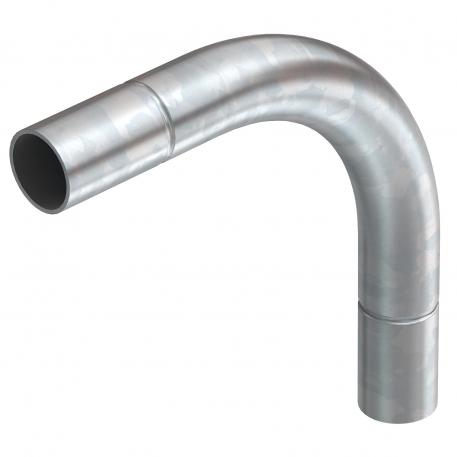

Coude en acier galvanisé, sans filetage

Réf. 2046812 | EAN 4012196387878

Description du produit
Description du produit
Coude à 90° avec manchons moulés, pour tubes électriques selon EN 61386-1. Avec paroi intérieure sans ébarbure.
  • Association pour l'electrotechnique, électronique, informatique e.V., Allemagne
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
  • Classe de sécurité de fonctionnement E30
  • Classe de sécurité de fonctionnement E90
Caractéristiques techniques

Caractéristiques techniques

Angle de coude 90 °
Avec manchon oui
Avec ouverture d'inspection et couvercle non
Cote A 87,2 mm
Cote B 279 mm
Cote D 43,7 mm
Cote d 40,7 mm
Cote l 50 mm
Cote R 170 mm
Cote t 1,5 mm
Dimension Ø40mm
Dimension m (mm) M40
En deux pièces non
Flexible non
Matériau acier
Modèle Enfichable
pour diamètre de tube nominal 40 mm
Sans halogène non
Surface galvanisé
Surface brossée non
Surface polie non
Tous les types

Tous les types

Type pour diamètre de tube nominal Réf. Quantité Plus petite unité de vente
SBN16 G 16 mm 2046808
15 Pièce
SBN20 G 20 mm 2046809
25 Pièce
SBN25 G 25 mm 2046810
25 Pièce
SBN32 G 32 mm 2046811
20 Pièce
SBN40 G 40 mm 2046812
15 Pièce
SBN50 G 50 mm 2046813
5 Pièce
SBN63 G 63 mm 2046814
3 Pièce
