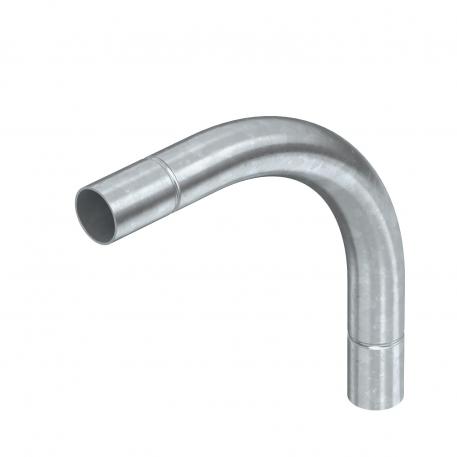

Coude en acier galvanisé à chaud, sans filetage

Réf. 2046817 | EAN 4012196387960

Description du produit
Description du produit
Coude à 90° avec manchons moulés, pour tubes électriques selon EN 61386-1. Avec paroi intérieure sans ébarbure.
  • Association pour l'electrotechnique, électronique, informatique e.V., Allemagne
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
  • Classe de sécurité de fonctionnement E30
  • Classe de sécurité de fonctionnement E90
Caractéristiques techniques

Caractéristiques techniques

Angle de coude 90 °
Avec manchon oui
Avec ouverture d'inspection et couvercle non
Cote A 53,7 mm
Cote B 155 mm
Cote d 20,6 mm
Cote D 22,6 mm
Cote l 30 mm
Cote R 90 mm
Cote t 1 mm
Dimension Ø20mm
Dimension m (mm) M20
En deux pièces non
Flexible non
Matériau acier
Modèle Enfichable
Plage de températures d’utilisation max. 400 °C
Plage de températures d’utilisation min. -45 °C
pour diamètre de tube nominal 20 mm
Sans halogène non
Surface galvanisé à chaud par trempage
Surface brossée non
Surface polie non
Tous les types

Tous les types

Type pour diamètre de tube nominal Réf. Quantité Plus petite unité de vente
SBN16 FT 50 mm 2046816
15 Pièce
SBN20 FT 20 mm 2046817
25 Pièce
SBN25 FT 25 mm 2046818
25 Pièce
SBN32 FT 32 mm 2046819
20 Pièce
SBN40 FT 40 mm 2046820
15 Pièce
SBN50 FT 50 mm 2046821
5 Pièce
SBN63 FT 63 mm 2046822
3 Pièce
Téléchargements

Télécharger

Déclaration de conformité UE SBN20 FT / 2046817 , 0.17MB , pdf
Télécharger
Déclaration de conformité du Royaume-Uni SBN20 FT / 2046817 , 0.14MB , pdf

SBN20 FT / 2046817
