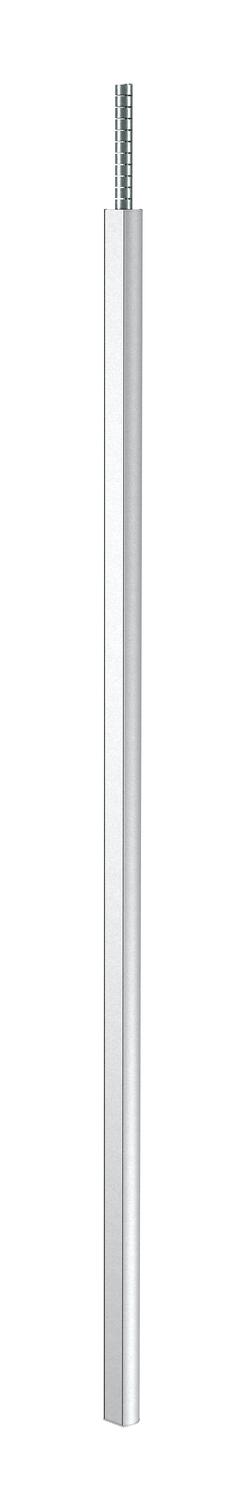

Colonne de distribution, type ISSRM45F
Réf. 6290095 | EAN 4012195459095
- Description du produit
-
Description du produitColonne de distribution ISS en aluminium avec tuyau flexible jusqu'au plafond avec une ouverture système de 45 mm.
Ensemble composé de:
1 colonne simple avec tuyau flexible jusqu'au plafond
Longueur totale: 2300 mm
1 tuyau flexible, longueur: 1500 mm
1 partie supérieure en aluminium
Longueur: 2300 mm
La conception de cette colonne de service ISS est basée sur un profilé en aluminium rond extrêmement mince avec la partie supérieure lisse de la série de goulottes Rapid 45. L'ouverture du système de 45 mm se prête au montage direct des interrupteurs et prises Modul 45®.
La plaque de sol servant de pied de type SFISSF ainsi que le raccord tuyau de plafond de type SAISSF doivent être commandés séparément (voir articles suivants).
-
- Caractéristiques techniques
-
Caractéristiques techniques
Ajustement de la hauteur max. 1500 mm Coloris blanc pur; RAL 9010 Dimension 2300x70x59 Entrée de câble en haut Forme de la colonne rond Hauteur 59 mm Hauteur max. de la colonne 3800 mm Hauteur min. de la colonne 2300 mm Largeur 70 mm Largeur de la partie supérieure 45 mm Longueur 2300 mm Matériau aluminium Modèle d'un côté Montage au plafond oui Montage au sol oui Nombre de parties supérieures utilisables 1 Nombre de voies 1 St. Précâblé non Profilé continu oui Réglable oui Sans halogène oui Type de fixation Socle Variable en fonction du lieu oui - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Plaque de sol pour ISSRM45F
SFISSFRW 6290196 1 Pièce
Raccord de tuyau pour ISSRM45F
SAISSF 6290198 1 Pièce
Rosace de plafond pour ISSRM45F
DAB-F RW 6290269 1 Pièce Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Séparateur pour hauteur de goulotte 40 mm
2371 40 6023096 2 m - Téléchargements
-
Fiche technique ISSRM45FRW / 6290095 , 0.18MB , pdfDéclaration de conformité UE ISSRM45FRW / 6290095 , 0.16MB , pdfDéclaration de conformité du Royaume-Uni ISSRM45FRW / 6290095 , 0.14MB , pdfInstructions de montage Notice de montage ISSRM45F , 0.29MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
