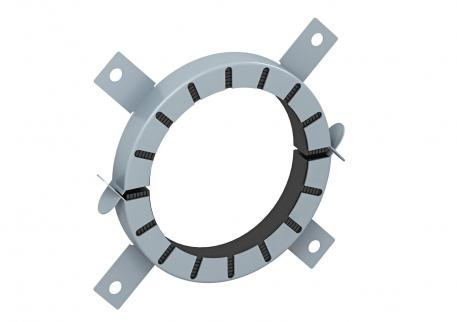

Collier coupe-feu pour tube avec 4 pattes de fixation

Réf. 7202205 | EAN 4012195856610

Description du produit
Description du produit
Collier coupe-feu pour tube inflammable.

En cas d’incendie, des inserts ignifuges intégrés dans le boîtier en tôle d’acier compriment les tubes thermoplastique en feu avec une très forte pression de gonflement.

Fixation avec vis anti-feu ou tiges filetées M6 jusqu'à la taille 75, puis M8.)
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
Caractéristiques techniques

Caractéristiques techniques

Accessoires requis oui
Coloris gris
Cote d 79 mm
Dimension Ø75mm
Dimension d min. 106 mm
Dimension h 26 mm
Hauteur 26 mm
Largeur 106 mm
Longueur 106 mm
Matériau Matériau de construction intumescent
pour diamètre de tube max. 77 mm
pour diamètre de tube min. 75 mm
Tous les types

Tous les types

Type pour diamètre de tube min. pour diamètre de tube max. Dimension d min. Cote d Dimension h Réf. Quantité Plus petite unité de vente
TCX-063 63 mm 65 mm 94 mm 67 mm 26 mm 7202204
1 Pièce
TCX-075 75 mm 77 mm 106 mm 79 mm 26 mm 7202205
1 Pièce
TCX-090 90 mm 92 mm 132 mm 94 mm 26,6 mm 7202206
1 Pièce
TCX-110 110 mm 112 mm 155 mm 114 mm 26,6 mm 7202207
1 Pièce
TCX-125 125 mm 127 mm 172 mm 129 mm 40 mm 7202208
1 Pièce
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Joint coupe-feu en cartouche Joint coupe-feu en cartouche DSX-K 7202300
1 Pièce
Plaque d'identification DE Plaque d'identification DE KS-S DE 7205425
1 Pièce
