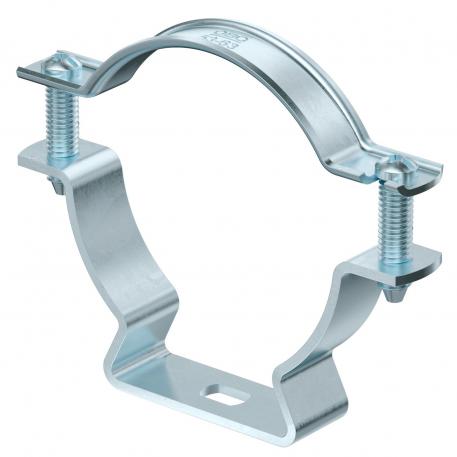

Clip entretoise 733 G

Réf. 1362788 | EAN 4012196600120

1,5 mm
acier
galvanisé
Description du produit

Description du produit

Collier d'écartement pour le montage de tubes et câbles au mur, au plafond et au sol. Avec partie supérieure autobloquante. Fixation par trou oblong.
Homologation pour la sécurité de fonctionnement selon la norme DIN 4102 partie 12, classes de sécurité de fonctionnement E30 à E90.
  • Association pour l'electrotechnique, électronique, informatique e.V., Allemagne
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
  • Classe de sécurité de fonctionnement E30
  • Function maintenance class E60
  • Classe de sécurité de fonctionnement E90
Caractéristiques techniques

Caractéristiques techniques

Avec gaine en matière plastique non
Convient pour les espaces coupe-feu oui
Cote A 94 mm
Cote B 80 mm
Cote b 16 mm
Cote D 63 mm
Cote L 10 mm
Cote s 35,3 mm
Cote x 15 mm
Dimension 53-63mm
Dimension d max. 63 mm
Dimension d min. 53 mm
Dimension t1 (mm) 1,5
Dimension t2 (mm) 2
Distance par rapport au mur oui
épaisseur du matériau 1,5 mm
Matériau acier
Modèle fermé
Nombre de câbles/tubes 1
Plage de serrage D max. 63 mm
Plage de serrage D min. 53 mm
pour un diamètre de 53 - 63
Résistant aux UV oui
Sans halogène oui
Surface galvanisé
Type de fixation Trou de vis
Tous les types

Tous les types

Type épaisseur du matériau Plage de serrage D min. Plage de serrage D max. Matériau Surface Réf. Quantité Plus petite unité de vente
ASL 733 10 G 1,5 mm 8 mm 10 mm acier galvanisé 1362754
25 Pièce
ASL 733 12 G 1,5 mm 10 mm 12 mm acier galvanisé 1362756
25 Pièce
ASL 733 14 G 1,5 mm 12 mm 14 mm acier galvanisé 1362758
25 Pièce
ASL 733 17 G 1,5 mm 14 mm 17 mm acier galvanisé 1362762
25 Pièce
ASL 733 20 G 1,5 mm 17 mm 20 mm acier galvanisé 1362764
25 Pièce
ASL 733 25 G 1,5 mm 20 mm 25 mm acier galvanisé 1362768
25 Pièce
ASL 733 30 G 1,5 mm 25 mm 30 mm acier galvanisé 1362772
20 Pièce
ASL 733 36 G 1,5 mm 30 mm 36 mm acier galvanisé 1362776
20 Pièce
ASL 733 44 G 1,5 mm 36 mm 44 mm acier galvanisé 1362780
20 Pièce
ASL 733 53 G 1,5 mm 44 mm 53 mm acier galvanisé 1362784
20 Pièce
ASL 733 63 G 1,5 mm 53 mm 63 mm acier galvanisé 1362788
20 Pièce
