Chemin de câbles longue portée WKSG 110 FS non | 6000 | 500 | 2

Chemin de câbles longue portée WKSG 110 FS

Réf. 6098123 | EAN 4012196351619

Réf. / Type

Maintien en fonction	non

Longueur	6000 mm

Largeur

Épaisseur de tôle	2 mm

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

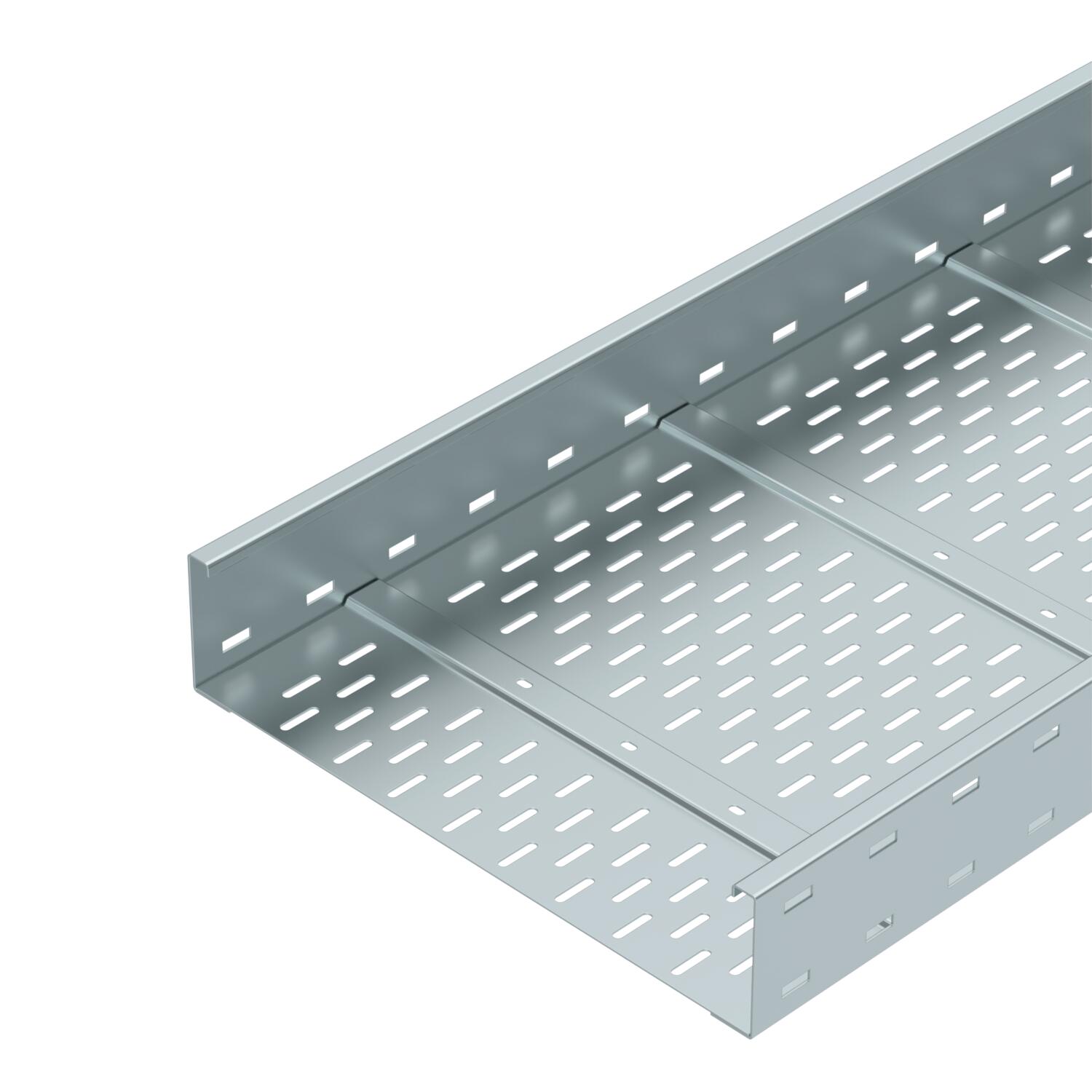

Système de chemins de câbles longue portée, perforé, d'une hauteur latérale de 110 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	non
Atténuation magnétique du blindage avec couvercle	50 dB
Atténuation magnétique du blindage sans couvercle	20 dB
Dimension	110x500x6000
Dimension	500 x 110
Épaisseur de tôle	2 mm
Longueur utile	6000 mm
Maintien en fonction	non
Matériau	acier

Modèle longue portée	oui
Perforation de montage dans le fond	oui
Perforation latérale	oui
Section utile	51100 mm²
Section utile	511 cm²
Surface	galvanisé sendzimir
Type de raccord du système de chemin de câble	vissé
Version du connecteur	sans raccord

Dimensions

Cote B	500 mm
Cote L	6000 mm
Dimension H	10 mm

Hauteur	110 mm
Largeur	500 mm
Longueur	6000 mm

Charges

Écart entre supports 3,0 m	2,9 kN/m
Écart entre supports 3,5 m	2,43 kN/m
Écart entre supports 4,0 m	2 kN/m
Écart entre supports 4,5 m	1,72 kN/m

Écart entre supports 5,0 m	1,5 kN/m
Écart entre supports 6,0 m	1 kN/m
Écart entre supports 7,0 m	0,7 kN/m
Écart entre supports 8,0 m	0,4 kN/m

Caractéristiques techniques

Diagramme de charge du chemin de câbles longue portée type WKSG 110

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Maintien en fonction	Longueur	Largeur	Épaisseur de tôle	Réf.	Quantité	Plus petite unité de vente
WKSG 120 FS	non	6000 mm	200 mm	2 mm	6098111	m	6 m
WKSG 130 FS	non	6000 mm	300 mm	2 mm	6098115	m	6 m
WKSG 140 FS	non	6000 mm	400 mm	2 mm	6098119	m	6 m
WKSG 150 FS	non	6000 mm	500 mm	2 mm	6098123	m	6 m
WKSG 160 FS	non	6000 mm	600 mm	2 mm	6098127	m	6 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord droit FS	WRVL 110 FS	6091164	Pièce	2 Pièce
Coude à 90° 110 FS	WRB 90 150 FS	6098316	Pièce	1 Pièce
Couvercle avec verrou tournant FS	WDRL 1116 50 FS	6227457	m	6 m
Séparateur 85 FS	TSG 85 FS	6062114	m	45 m
Couvre-joint FS	SSLB 500 FS	7070225	Pièce	20 Pièce
