Chemin de câbles en treillis lourd SGR 55 A2 3000 | 600 | 55 | 6 | 265 |

Chemin de câbles en treillis lourd SGR 55 A2

Réf. 6000958 | EAN 4012196448418

Réf. / Type

Longueur	3000 mm

Largeur

Hauteur	55 mm

Diamètre du fil	6 mm

Section utile

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

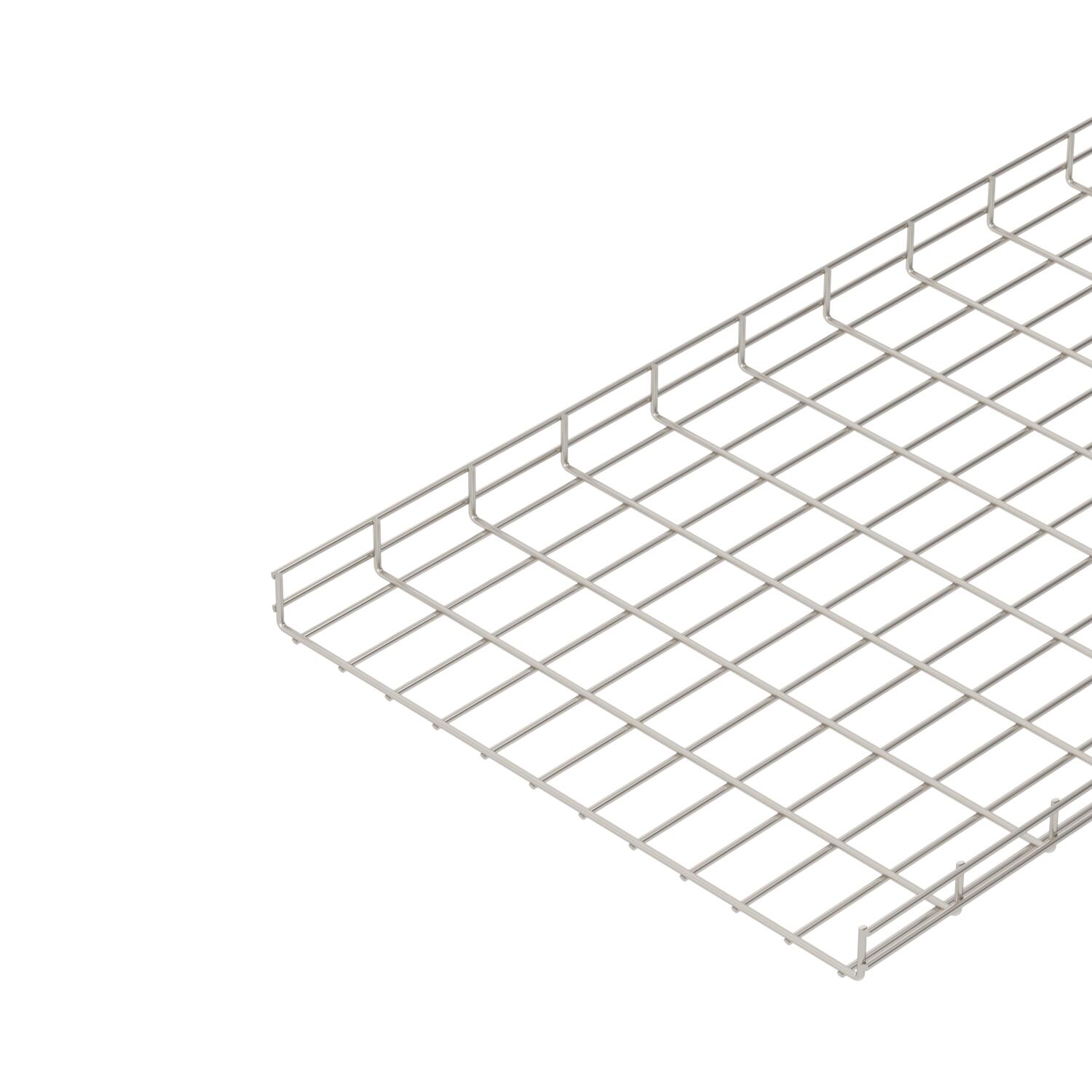

Chemin de câbles en treillis, en fils d'acier soudés par points avec hauteur latérale de 55 mm.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.

Caractéristiques techniques

Caractéristiques techniques

Coloris	acier inoxydable
Cote B	600 mm
Diamètre du fil	6 mm
Dimension	55x600x3000
Écart entre supports 1,0 m	2,9 kN/m
Écart entre supports 1,5 m	1,5 kN/m
Écart entre supports 2,0 m	0,75 kN/m
Écart entre supports 2,5 m	0,38 kN/m
Écart entre supports 3,0 m	0,4 kN/m
Empreinte CO₂ (GWP) du berceau à la porte	24,681 kg CO₂e / 1 Mètre
Forme de profilé	Forme en U
Hauteur	55 mm

Hauteur	2,17 in
Largeur	600 mm
Largeur	23,62 in
Longueur	3000 mm
Matériau	acier inoxydable 1.4301
Section utile	26500 mm²
Section utile	265 cm²
Surface	nu, traité
Type de raccord du système de chemin de câble	vissé
Type de test de charge selon CEI 61537	Type II
Version du connecteur	sans raccord

Caractéristiques techniques

Diagramme de charge du chemin de câbles en treillis SGR 55

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Diamètre du fil	Section utile	Réf.	Quantité	Plus petite unité de vente
SGR 55 100 A2	3000 mm	100 mm	55 mm	6 mm	40 cm²	6000909	m	3 m
SGR 55 150 A2	3000 mm	150 mm	55 mm	6 mm	63 cm²	6000913	m	3 m
SGR 55 200 A2	3000 mm	200 mm	55 mm	6 mm	87 cm²	6000917	m	3 m
SGR 55 300 A2	3000 mm	300 mm	55 mm	6 mm	129 cm²	6000925	m	3 m
SGR 55 400 A2	3000 mm	400 mm	55 mm	6 mm	175 cm²	6000933	m	3 m
SGR 55 500 A2	3000 mm	500 mm	55 mm	6 mm	220 cm²	6000941	m	3 m
SGR 55 600 A2	3000 mm	600 mm	55 mm	6 mm	265 cm²	6000958	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord droit A2	GUV 6 A2	6016574	Pièce	20 Pièce
Couvercle, non perforé A2	DRLU 600 A2	6052844	m	3 m

Accessoires de montage

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Embouts de protection d'extrémités	SGR KS OR	6003758	Pièce	500 Pièce
Séparateur 45 A2	TSG 45 A2	6062025	m	3 m
Clips de couvercle, universel A2	DKU A2	6065600	Pièce	20 Pièce
Tôle de sortie de câble A2	KAB GR A2	6220145	Pièce	10 Pièce
