Chemin de câbles en treillis lourd SGR 155 FT 3000 | 450 | 155 | 6 | 663 | non

Chemin de câbles en treillis lourd SGR 155 FT

Réf. 6003695 | EAN 4012195380283

Réf. / Type

Longueur	3000 mm

Largeur

Hauteur	155 mm

Diamètre du fil	6 mm

Section utile

Maintien en fonction	non

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

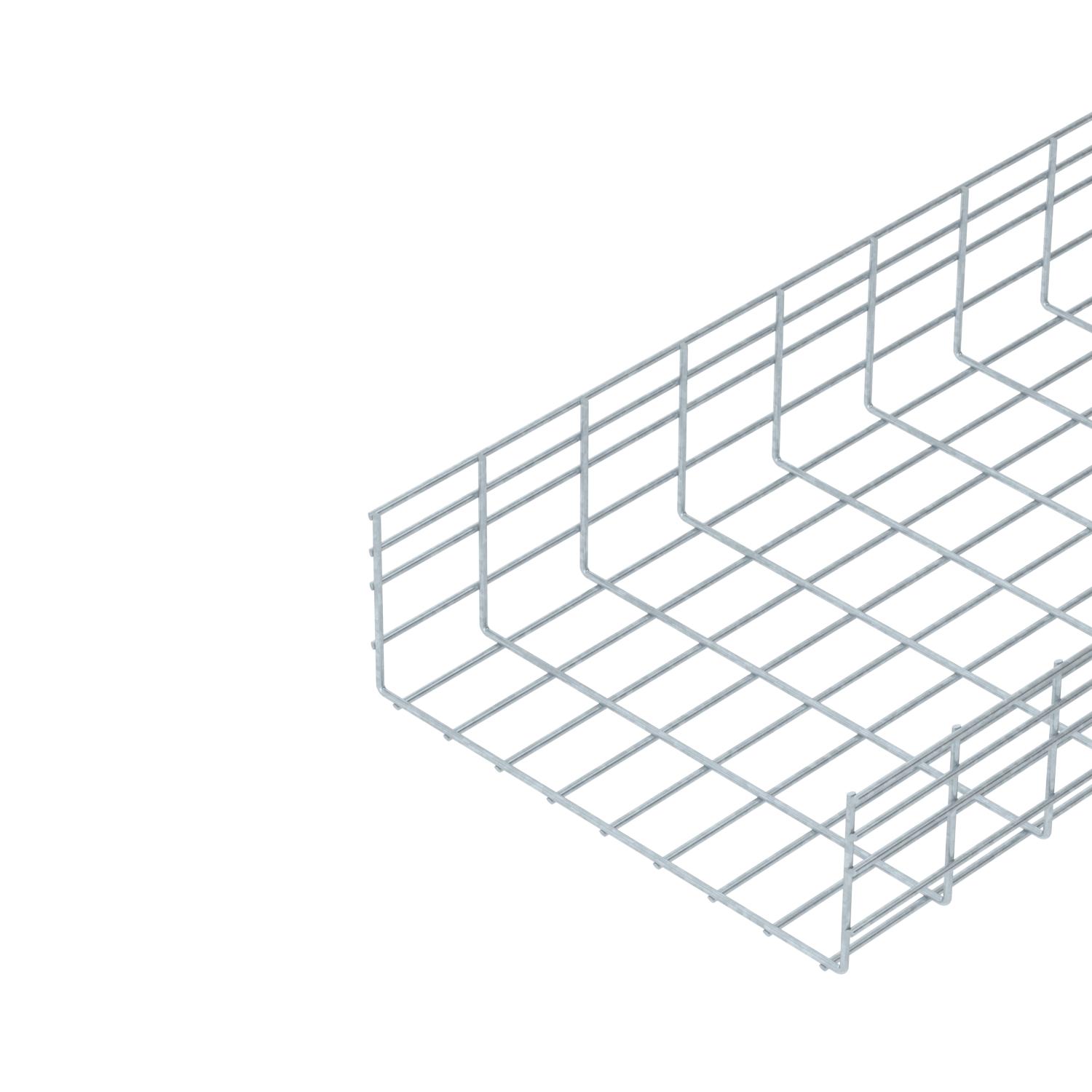

Chemin de câbles en treillis en fils d'acier soudés par points d'une hauteur latérale de 155 mm.

Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	non
Diamètre du fil	6 mm
Dimension	155x450x3000
Forme de profilé	Forme en U
Maintien en fonction	non
Matériau	acier
Modèle longue portée	non
Raccord sans vis	non

Section utile	66300 mm²
Section utile	663 cm²
Séparateur intégré	sans
Surface	galvanisé à chaud par trempage
Type de raccord du système de chemin de câble	vissé
Type de test de charge selon CEI 61537	Type II
Version du connecteur	sans raccord

Dimensions

Cote B	450 mm
Hauteur	155 mm
Hauteur	6,1 in

Largeur	17,72 in
Largeur	450 mm
Longueur	3000 mm

Charges

Écart entre supports 1,0 m	4,1 kN/m
Écart entre supports 1,5 m	2,5 kN/m
Écart entre supports 2,0 m	1,6 kN/m
Écart entre supports 2,5 m	1,15 kN/m

Écart entre supports 3,0 m	0,95 kN/m
Écart entre supports 3,5 m	0,83 kN/m
Écart entre supports 4,0 m	0,6 kN/m

Caractéristiques techniques

Diagramme de charge du chemin de câbles en treillis type SGR 155

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Diamètre du fil	Section utile	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
SGR 155 300 FT	3000 mm	300 mm	155 mm	6 mm	438 cm²	non	6003692	m	3 m
SGR 155 450 FT	3000 mm	450 mm	155 mm	6 mm	663 cm²	non	6003695	m	3 m
SGR 155 500 FT	3000 mm	500 mm	155 mm	6 mm	738 cm²	non	6003696	m	3 m
SGR 155 600 FT	3000 mm	600 mm	155 mm	6 mm	888 cm²	non	6003698	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord couvre-joint FT	GUV 6 FT	6016573	Pièce	20 Pièce

Accessoires de montage

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Embouts de protection d'extrémités	SGR KS OR	6003758	Pièce	500 Pièce
Séparateur (moulure) 135 DD	TSG 135 DD	6062338	m	15 m
Tôle de sortie de câble FT	KAB GR FT	6220142	Pièce	10 Pièce
