Chemin de câbles en treillis lourd SGR 155 FT
Réf. 6003692 | EAN 4012195380276
- Description du produit
-
Description du produit

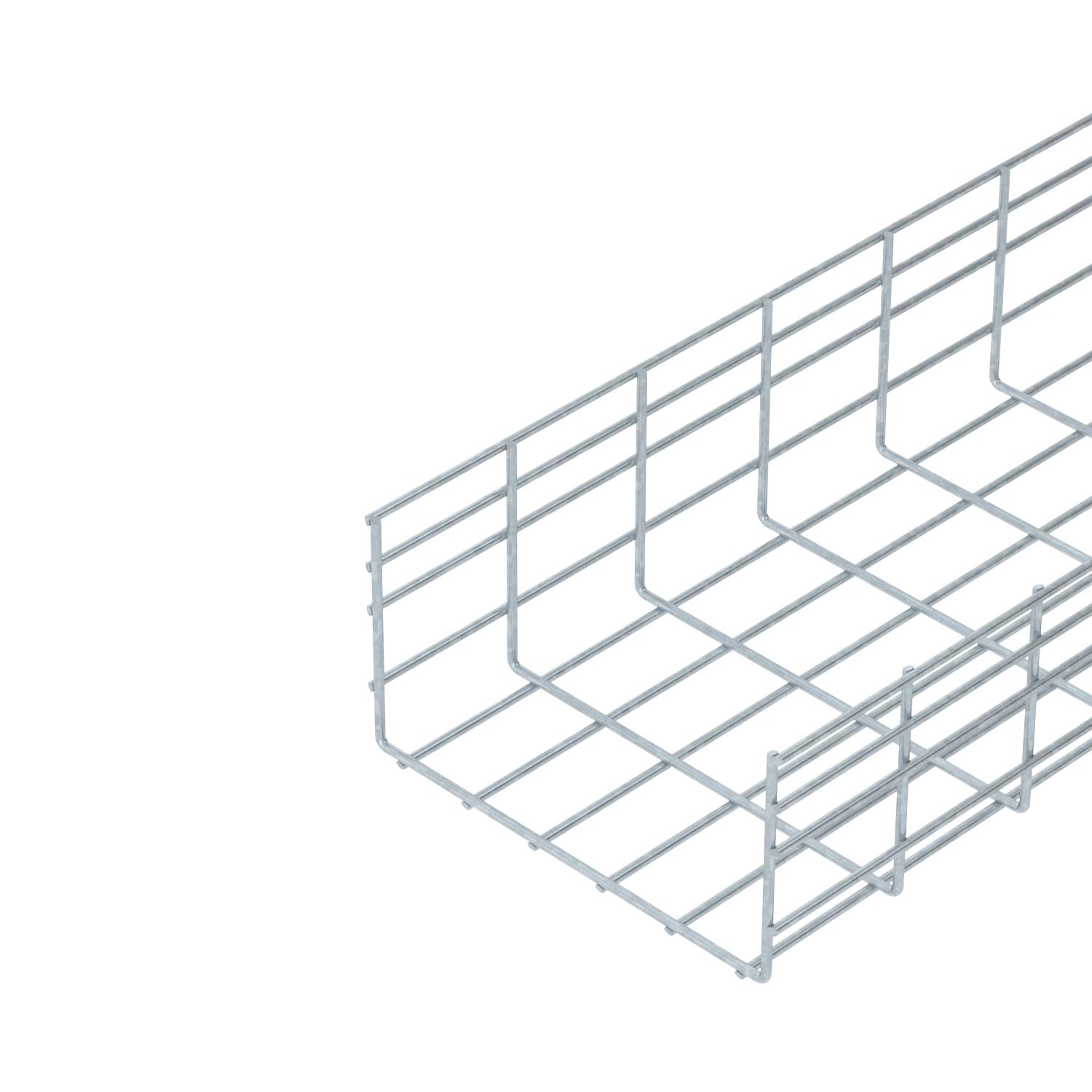

Chemin de câbles en treillis en fils d'acier soudés par points d'une hauteur latérale de 155 mm.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, décapé non Cote B 300 mm Diamètre du fil 6 mm Dimension 155x300x3000 Écart entre supports 1,0 m 4,1 kN/m Écart entre supports 1,5 m 2,4 kN/m Écart entre supports 2,0 m 1,55 kN/m Écart entre supports 2,5 m 1,13 kN/m Écart entre supports 3,0 m 0,95 kN/m Écart entre supports 3,5 m 0,84 kN/m Écart entre supports 4,0 m 0,6 kN/m Forme de profilé Forme en U Hauteur 155 mm Hauteur 6,1 in Largeur 11,81 in Largeur 300 mm Longueur 3000 mm Maintien en fonction non Matériau acier Modèle longue portée non Raccord sans vis non Section utile 438 cm² Section utile 34800 mm² Séparateur intégré sans Surface galvanisé à chaud par trempage Type de raccord du système de chemin de câble vissé Type de test de charge selon CEI 61537 Type II Version du connecteur sans raccord Caractéristiques techniques
Diagramme de charge du chemin de câbles en treillis type SGR 155
- Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
- Portée en m
- Déflexion de l'aile en mm avec kN/m autorisé
- Schéma de charge pour le procédé de contrôle
- Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
- Courbe de déflexion de l'aile en fonction de l'écartement
- Tous les types
-
Tous les types
