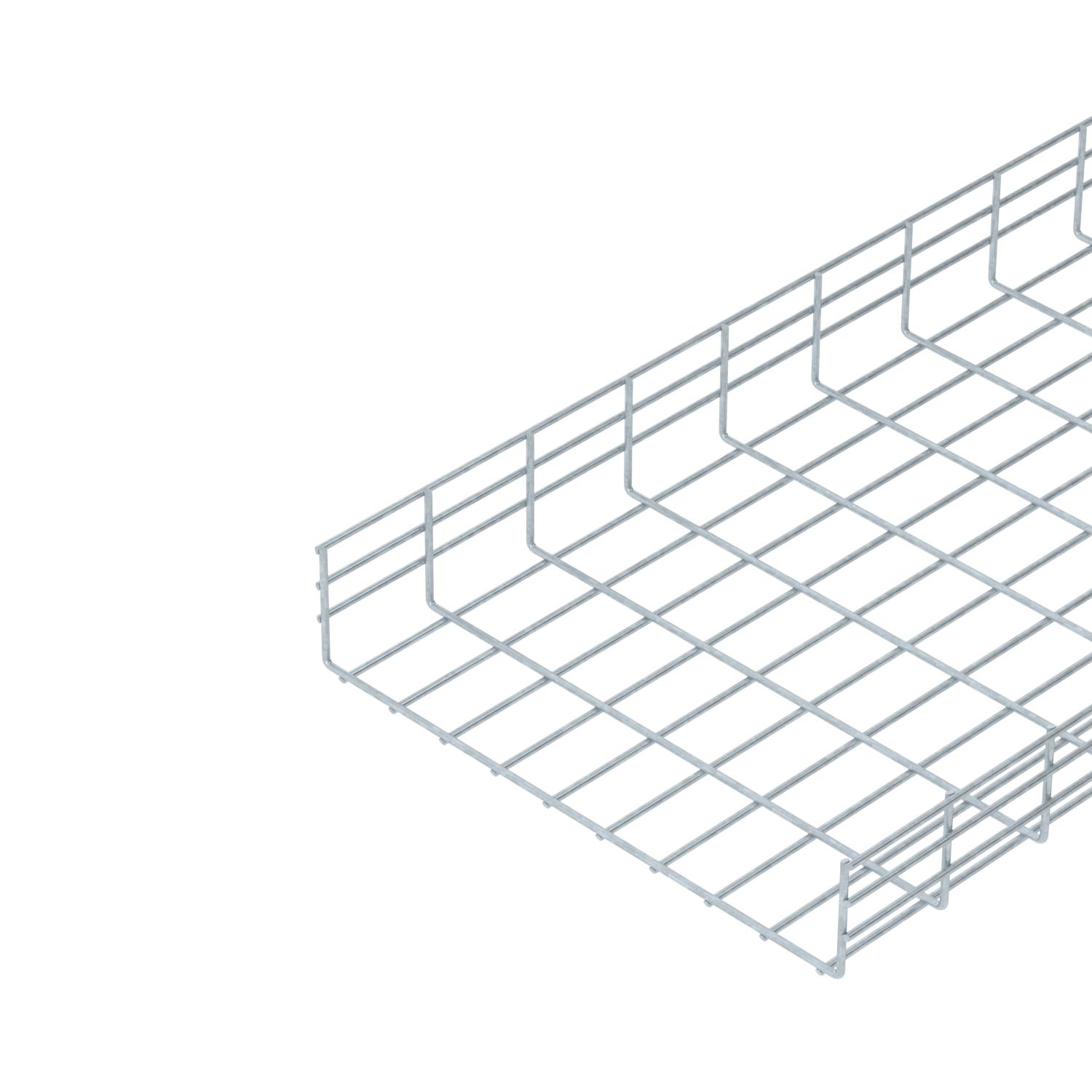

Chemin de câbles en treillis lourd SGR 105 FT

Réf. 6003515 | EAN 4012196397730

3000 mm
105 mm
6 mm
non
Description du produit

Description du produit

Chemin de câbles en treillis, en fils d'acier soudés par points (hauteur latérale de 105 mm).
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.
  • Atténuation magnétique du blindage
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
  • Chemins de câble treillis, hauteur latérale 105 mm
Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé non
Cote B 500 mm
Diamètre du fil 6 mm
Dimension 105x500x3000
Écart entre supports 1,0 m 3,8 kN/m
Écart entre supports 1,5 m 2 kN/m
Écart entre supports 2,0 m 1,3 kN/m
Écart entre supports 2,5 m 0,93 kN/m
Écart entre supports 3,0 m 0,75 kN/m
Écart entre supports 3,5 m 0,64 kN/m
Écart entre supports 4,0 m 0,45 kN/m
Forme de profilé Forme en U
Hauteur 4,13 in
Hauteur 105 mm
Largeur 19,69 in
Largeur 500 mm
Longueur 3000 mm
Maintien en fonction non
Matériau acier
Modèle longue portée non
Section utile 459 cm²
Section utile 45900 mm²
Surface galvanisé à chaud par trempage
Type de raccord du système de chemin de câble vissé
Type de test de charge selon CEI 61537 Type II
Version du connecteur sans raccord

Caractéristiques techniques

Diagramme de charge du chemin de câbles en treillis SGR 105

Diagramme de charge du chemin de câbles en treillis SGR 105
  • Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
  • Portée en m Portée en m
  • Déflexion de l'aile en mm avec kN/m autorisé Déflexion de l'aile en mm avec kN/m autorisé
  • Schéma de charge pour le procédé de contrôle Schéma de charge pour le procédé de contrôle
  • Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
  • Courbe de déflexion de l'aile en fonction de l'écartement Courbe de déflexion de l'aile en fonction de l'écartement
Tous les types

Tous les types

Type Longueur Largeur Hauteur Diamètre du fil Section utile Maintien en fonction Réf. Quantité Plus petite unité de vente
SGR 105 150 FT 3000 mm 150 mm 105 mm 6 mm 130 cm² non 6003175
3 m
SGR 105 200 FT 3000 mm 200 mm 105 mm 6 mm 175 cm² non 6003214
3 m
SGR 105 300 FT 3000 mm 300 mm 105 mm 6 mm 268 cm² non 6003309
3 m
SGR 105 400 FT 3000 mm 400 mm 105 mm 6 mm 363 cm² non 6003402
3 m
SGR 105 500 FT 3000 mm 500 mm 105 mm 6 mm 459 cm² non 6003515
3 m
SGR 105 600 FT 3000 mm 600 mm 105 mm 6 mm 554 cm² non 6003616
3 m
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Raccord couvre-joint FT Raccord couvre-joint FT GUV 6 FT 6016573
20 Pièce
Couvercle, non perforé DD Couvercle, non perforé DD DRLU 500 DD 6052668
6 m

Accessoires de montage

Produits Type Réf. Quantité Plus petite unité de vente
Embouts de protection d'extrémités Embouts de protection d'extrémités SGR KS OR 6003758
500 Pièce
Séparateur (moulure) 85 DD Séparateur (moulure) 85 DD TSG 85 DD 6062331
45 m
Clips de couvercle, universel A2 Clips de couvercle, universel A2 DKU A2 6065600
20 Pièce
Tôle de sortie de câble FT Tôle de sortie de câble FT KAB GR FT 6220142
10 Pièce
