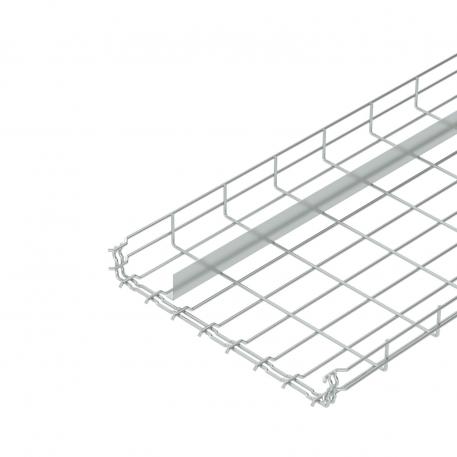

Chemin de câbles en treillis GR-Magic® 55 avec séparateur
Réf. 6006457 | EAN 4012196151936
- Description du produit
-
Description du produit
Chemin de câbles en treillis avec raccord préformé et séparateur soudé d'une hauteur latérale de 55 mm.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, décapé non Diamètre du fil 4,8 mm Dimension 55x400x3000 Forme de profilé Forme en U Maintien en fonction non Matériau acier Modèle longue portée non Raccord sans vis oui Section utile 17500 mm² Section utile 175 cm² Séparateur intégré une Surface galvanisé Type de raccord du système de chemin de câble Fixation à déclic Type de test de charge selon CEI 61537 Type II Version du connecteur raccord intégré Dimensions
Cote A 299,5 mm Cote B 400 mm Dimension H 58 mm Hauteur 2,17 in Hauteur 55 mm Largeur 15,75 in Largeur 400 mm Longueur 3000 mm Charges
Écart entre supports 1,0 m 1,5 kN/m Écart entre supports 1,5 m 0,8 kN/m Écart entre supports 2,0 m 0,4 kN/m Caractéristiques techniques
Diagramme de charge du chemin de câbles en treillis GR-Magic de type GRM-1T 55
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
