Chemin de câbles en treillis GR-Magic® 55 avec séparateur 3000 | 200 | 55 | 3,9 | 87 | non

Chemin de câbles en treillis GR-Magic® 55 avec séparateur

Réf. 6006455 | EAN 4012196151219

Réf. / Type

Longueur	3000 mm

Largeur

Hauteur	55 mm

Diamètre du fil

Section utile

Maintien en fonction	non

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

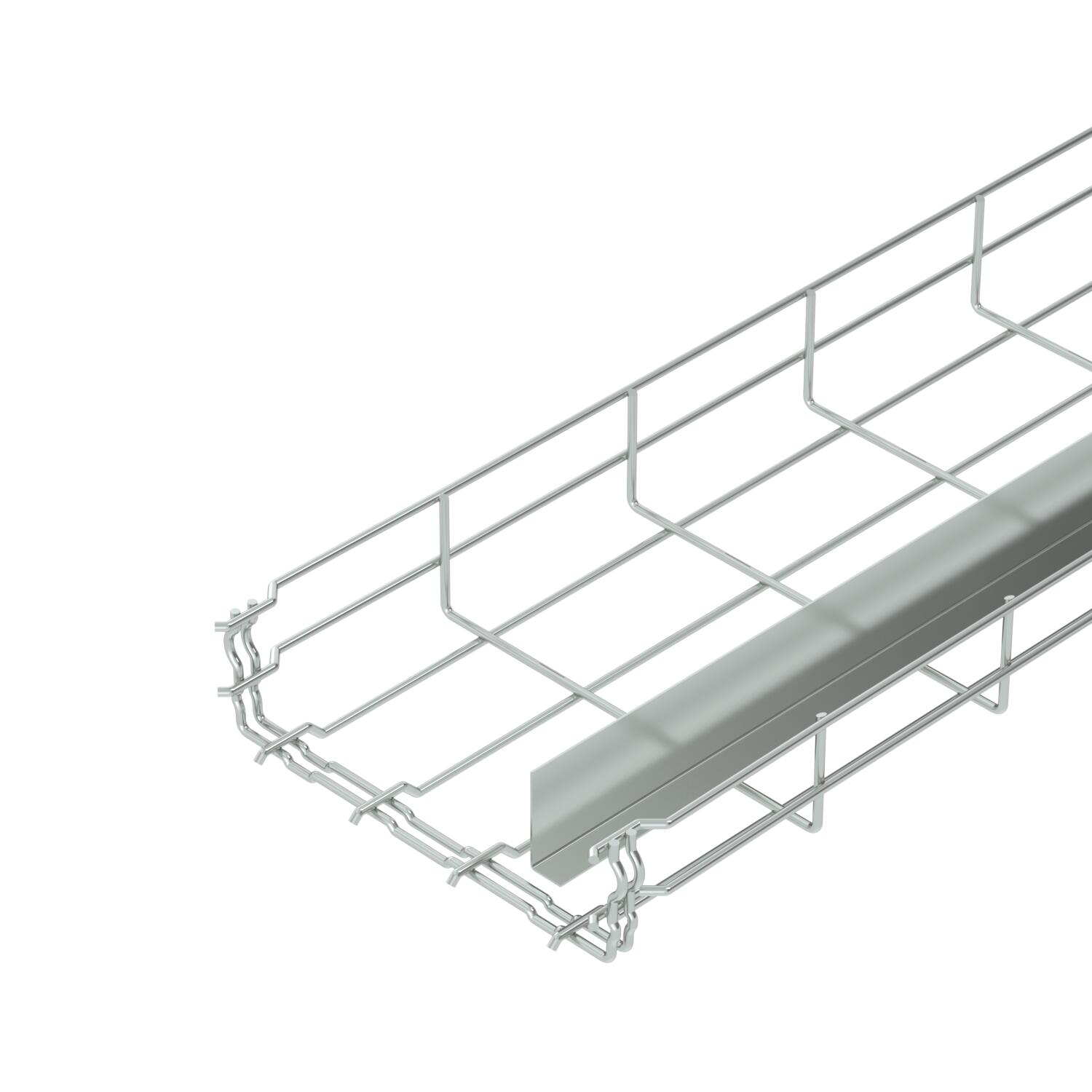

Chemin de câbles en treillis avec raccord préformé et séparateur soudé d'une hauteur latérale de 55 mm.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	non
Coloris	zinc
Cote A	59,5 mm
Cote B	200 mm
Diamètre du fil	3,9 mm
Dimension	55x200x3000
Dimension H	58 mm
Écart entre supports 1,0 m	1 kN/m
Écart entre supports 1,5 m	0,6 kN/m
Écart entre supports 2,0 m	0,25 kN/m
Empreinte CO₂ (GWP) du berceau à la porte	2,702 kg CO₂e / 1 Mètre
Forme de profilé	Forme en U
Hauteur	55 mm
Hauteur	2,17 in

Largeur	7,87 in
Largeur	200 mm
Longueur	3000 mm
Maintien en fonction	non
Matériau	acier
Modèle longue portée	non
Raccord sans vis	oui
Section utile	87 cm²
Section utile	8700 mm²
Séparateur intégré	une
Surface	galvanisé
Type de raccord du système de chemin de câble	Fixation à déclic
Type de test de charge selon CEI 61537	Type II
Version du connecteur	raccord intégré

Caractéristiques techniques

Diagramme de charge du chemin de câbles en treillis GR-Magic de type GRM-1T 55

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Diamètre du fil	Section utile	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
GRM-T 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	non	6006453	m	3 m
GRM-T 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	non	6006455	m	3 m
GRM-T 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	non	6006456	m	3 m
GRM-T 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	non	6006457	m	3 m
GRM-T 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	non	6006458	m	3 m
