Chemin de câbles en treillis GR-Magic® 55 A2 3000 | 500 | 55 | 4,8 | 220 | non

Chemin de câbles en treillis GR-Magic® 55 A2

Réf. 6001082 | EAN 4012196102259

Réf. / Type

Longueur	3000 mm

Largeur

Hauteur	55 mm

Diamètre du fil

Section utile

Maintien en fonction

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Chemin de câbles en treillis avec raccord préformé d'une hauteur latérale de 55 mm.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	oui
Coloris	acier inoxydable
Cote B	500 mm
Diamètre du fil	4,8 mm

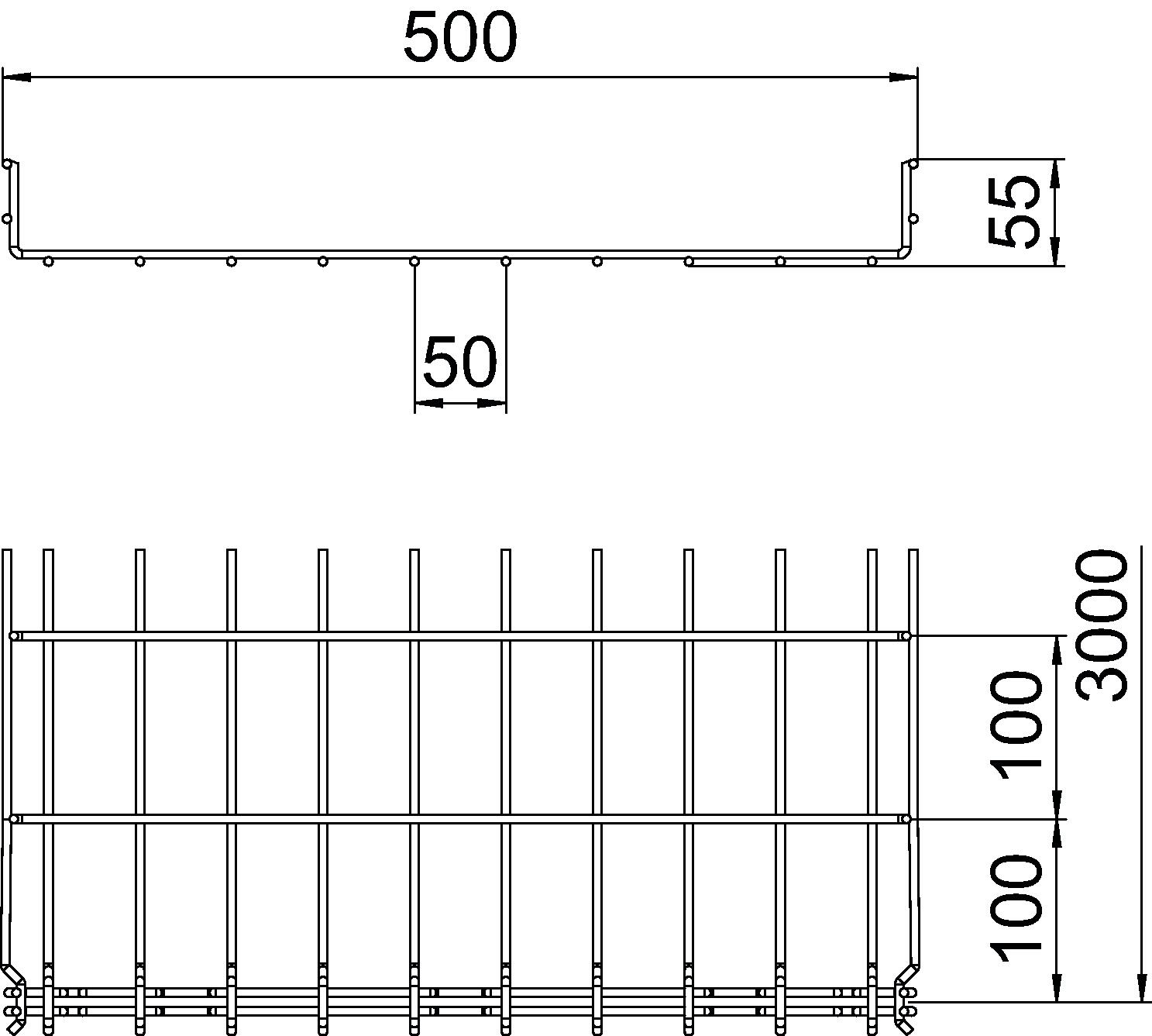

Dimension	55x500x3000
Dimension H	58 mm
Écart entre supports 1,0 m	0,9 kN/m
Écart entre supports 1,5 m	0,6 kN/m
Écart entre supports 2,0 m	0,3 kN/m
Écart entre supports 2,5 m	0,25 kN/m
Empreinte CO₂ (GWP) du berceau à la porte	13,908 kg CO₂e / 1 Mètre
Forme de profilé	Forme en U
Hauteur	55 mm
Hauteur	2,17 in

Largeur	500 mm
Largeur	19,69 in
Longueur	3000 mm
Maintien en fonction	non
Matériau	acier inoxydable 1.4301
Raccord sans vis	oui
Section utile	22000 mm²
Section utile	220 cm²
Séparateur intégré	sans
Surface	nu, traité
Type de raccord du système de chemin de câble	Fixation à déclic
Type de test de charge selon CEI 61537	Type II
Version du connecteur	raccord intégré

Caractéristiques techniques

Diagramme de charge chemin de câbles en treillis type GRM 55 VA

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Diamètre du fil	Section utile	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
GRM 55 50 A2	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	oui	6001070	m	3 m
GRM 55 100 A2	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	oui	6001072	m	3 m
GRM 55 150 A2	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	oui	6001074	m	3 m
GRM 55 200 A2	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	oui	6001076	m	3 m
GRM 55 300 A2	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	oui	6001078	m	3 m
GRM 55 400 A2	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	oui	6001080	m	3 m
GRM 55 500 A2	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	non	6001082	m	3 m
GRM 55 600 A2	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	non	6001085	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Couvercle pour chemin de câbles en treillis, encliquetable A2	DGRR 500 A2	6001872	m	3 m
Éclisse d'angle A2	GEV 36 A2	6016731	Pièce	20 Pièce

Accessoires de montage

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Séparateur 45 A2	TSG 45 A2	6062025	m	3 m
Pièce de serrage pour fixation du séparateur	KS GR A2	6062282	Pièce	30 Pièce
Tôle de sortie de câble A2	KAB GR A2	6220145	Pièce	10 Pièce
