Chemin de câbles en treillis GR-Magic® 105 G 3000 | 300 | 105 | 4,8 | 268 | non

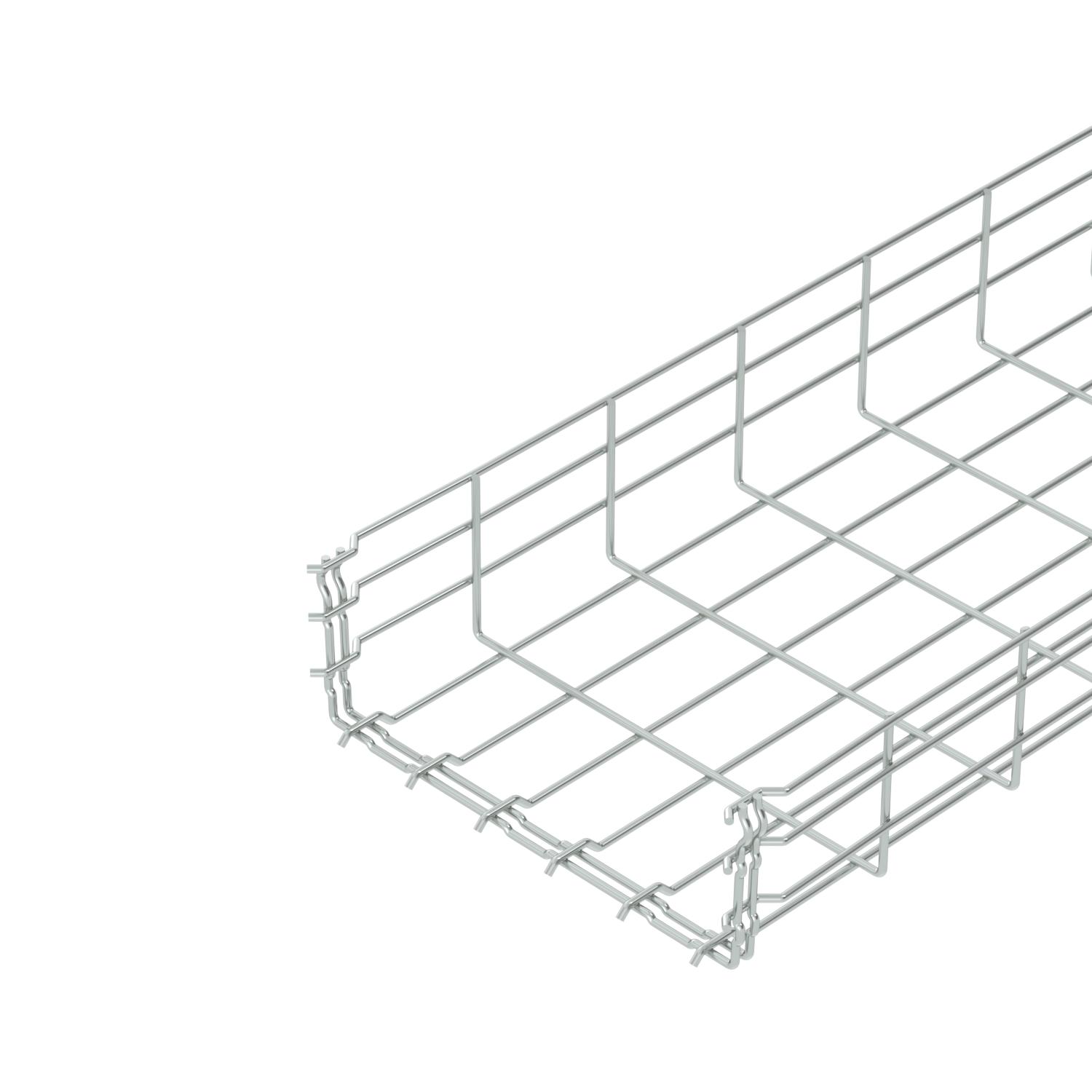

Chemin de câbles en treillis GR-Magic® 105 G

Réf. 6002408 | EAN 4012196020638

Réf. / Type

Longueur	3000 mm

Largeur

Hauteur	105 mm

Diamètre du fil

Section utile

Maintien en fonction	non

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Chemin de câbles en treillis avec raccord préformé d'une hauteur latérale de 105 mm.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	non
Coloris	zinc
Cote B	300 mm
Diamètre du fil	4,8 mm

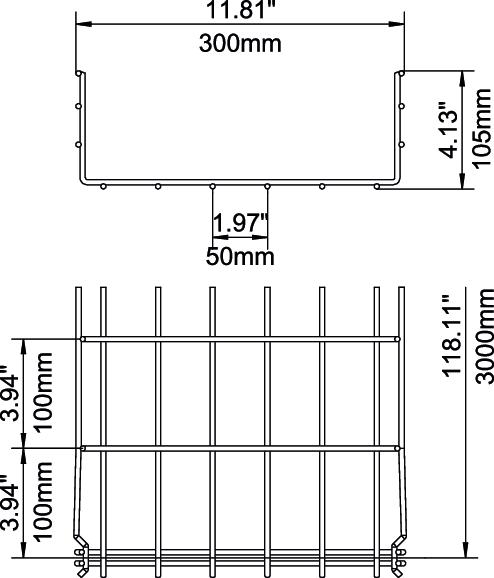

Dimension	105x300x3000
Dimension H	108 mm
Écart entre supports 1,0 m	1,6 kN/m
Écart entre supports 1,5 m	0,8 kN/m
Écart entre supports 2,0 m	0,5 kN/m
Écart entre supports 2,5 m	0,33 kN/m
Écart entre supports 3,0 m	0,3 kN/m
Empreinte CO₂ (GWP) du berceau à la porte	4,356 kg CO₂e / 1 Mètre
Forme de profilé	Forme en U
Hauteur	4,13 in
Hauteur	105 mm

Largeur	300 mm
Largeur	11,81 in
Longueur	3000 mm
Maintien en fonction	non
Matériau	acier
Modèle longue portée	non
Raccord sans vis	oui
Section utile	26800 mm²
Section utile	268 cm²
Séparateur intégré	sans
Surface	galvanisé
Type de raccord du système de chemin de câble	Fixation à déclic
Type de test de charge selon CEI 61537	Type II
Version du connecteur	raccord intégré

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Diamètre du fil	Section utile	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
GRM 105 100 G	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	non	6002402	m	3 m
GRM 105 150 G	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	non	6002404	m	3 m
GRM 105 200 G	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	non	6002406	m	3 m
GRM 105 300 G	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	non	6002408	m	3 m
GRM 105 400 G	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	non	6002410	m	3 m
GRM 105 500 G	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	non	6002415	m	3 m
GRM 105 600 G	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	non	6002417	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Couvercle pour chemin de câbles en treillis, encliquetable FS	DGRR 300 FS	6001848	m	6 m
Éclisse d'angle G	GEV 36 G	6016715	Pièce	20 Pièce

Accessoires de montage

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Séparateur 85 FS	TSG 85 FS	6062114	m	45 m
Pièce de serrage pour fixation du séparateur	KS GR A2	6062282	Pièce	30 Pièce
Tôle de sortie de câble FS	KAB GR FS	6220139	Pièce	10 Pièce
