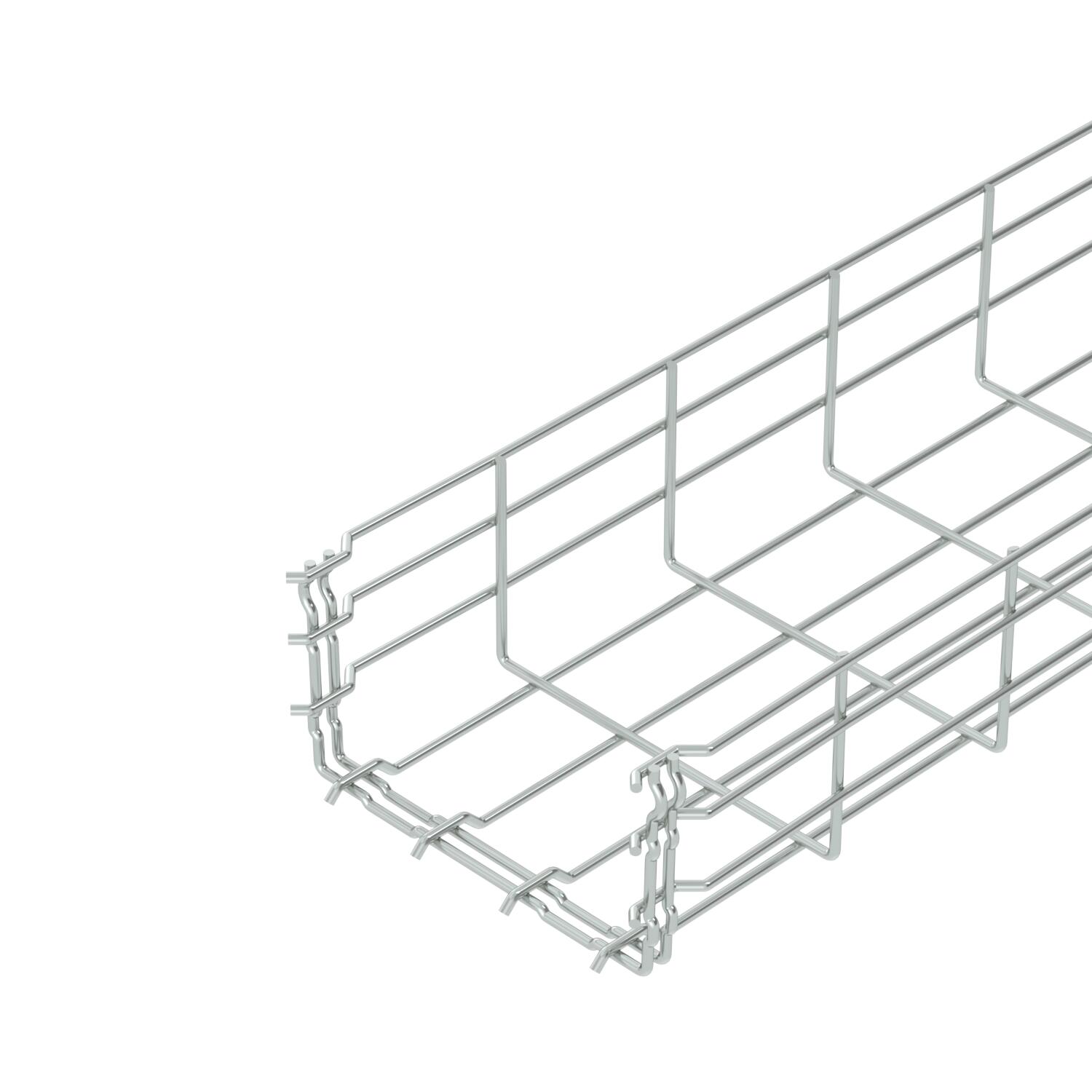

Chemin de câbles en treillis GR-Magic® 105 G

Réf. 6002406 | EAN 4012196020515

3000 mm
105 mm
non
Description du produit
Description du produit
Chemin de câbles en treillis avec raccord préformé d'une hauteur latérale de 105 mm.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.
  • Association pour l'electrotechnique, électronique, informatique e.V., Allemagne
  • Underwriters Laboratories Inc., USA
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
  • UKCA declaration of conformity
Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé non
Coloris zinc
Cote B 200 mm
Diamètre du fil 4,8 mm

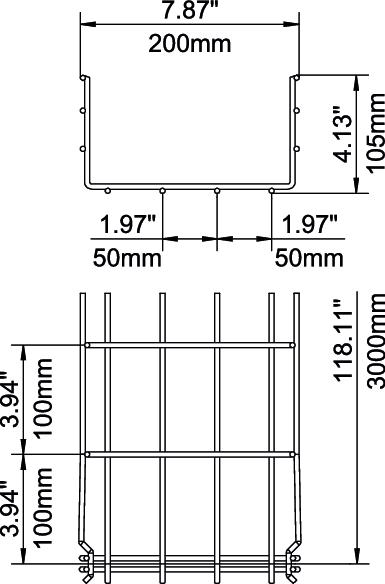

Dimension 105x200x3000
Dimension H 108 mm
Écart entre supports 1,0 m 1 kN/m
Écart entre supports 1,5 m 0,7 kN/m
Écart entre supports 2,0 m 0,4 kN/m
Écart entre supports 2,5 m 0,25 kN/m
Écart entre supports 3,0 m 0,25 kN/m
Empreinte CO₂ (GWP) du berceau à la porte 3,577 kg CO₂e / 1 Mètre
Forme de profilé Forme en U
Hauteur 105 mm
Hauteur 4,13 in
Largeur 7,87 in
Largeur 200 mm
Longueur 3000 mm
Maintien en fonction non
Matériau acier
Modèle longue portée non
Raccord sans vis oui
Section utile 17500 mm²
Section utile 175 cm²
Séparateur intégré sans
Surface galvanisé
Type de raccord du système de chemin de câble Fixation à déclic
Type de test de charge selon CEI 61537 Type II
Version du connecteur raccord intégré
Tous les types

Tous les types

Type Longueur Largeur Hauteur Diamètre du fil Section utile Maintien en fonction Réf. Quantité Plus petite unité de vente
GRM 105 100 G 3000 mm 100 mm 105 mm 3,9 mm 82 cm² non 6002402
3 m
GRM 105 150 G 3000 mm 150 mm 105 mm 3,9 mm 130 cm² non 6002404
3 m
GRM 105 200 G 3000 mm 200 mm 105 mm 4,8 mm 175 cm² non 6002406
3 m
GRM 105 300 G 3000 mm 300 mm 105 mm 4,8 mm 268 cm² non 6002408
3 m
GRM 105 400 G 3000 mm 400 mm 105 mm 4,8 mm 363 cm² non 6002410
3 m
GRM 105 500 G 3000 mm 500 mm 105 mm 4,8 mm 459 cm² non 6002415
3 m
GRM 105 600 G 3000 mm 600 mm 105 mm 4,8 mm 554 cm² non 6002417
3 m
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Couvercle pour chemin de câbles en treillis, encliquetable FS Couvercle pour chemin de câbles en treillis, encliquetable FS DGRR 200 FS 6001846
6 m
Éclisse d'angle G Éclisse d'angle G GEV 36 G 6016715
20 Pièce

Accessoires de montage

Produits Type Réf. Quantité Plus petite unité de vente
Séparateur 85 FS Séparateur 85 FS TSG 85 FS 6062114
45 m
Pièce de serrage pour fixation du séparateur Pièce de serrage pour fixation du séparateur KS GR A2 6062282
30 Pièce
Tôle de sortie de câble FS Tôle de sortie de câble FS KAB GR FS 6220139
10 Pièce
