Chemin de câbles en treillis GR-Magic® 105 A2 3000 | 100 | 105 | 3,9 | 82 | non

Chemin de câbles en treillis GR-Magic® 105 A2

Réf. 6002451 | EAN 4012195149620

Réf. / Type

Longueur	3000 mm

Largeur

Hauteur	105 mm

Diamètre du fil

Section utile

Maintien en fonction	non

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Chemin de câbles en treillis avec raccord préformé d'une hauteur latérale de 105 mm.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	oui
Coloris	acier inoxydable
Cote B	100 mm
Diamètre du fil	3,9 mm

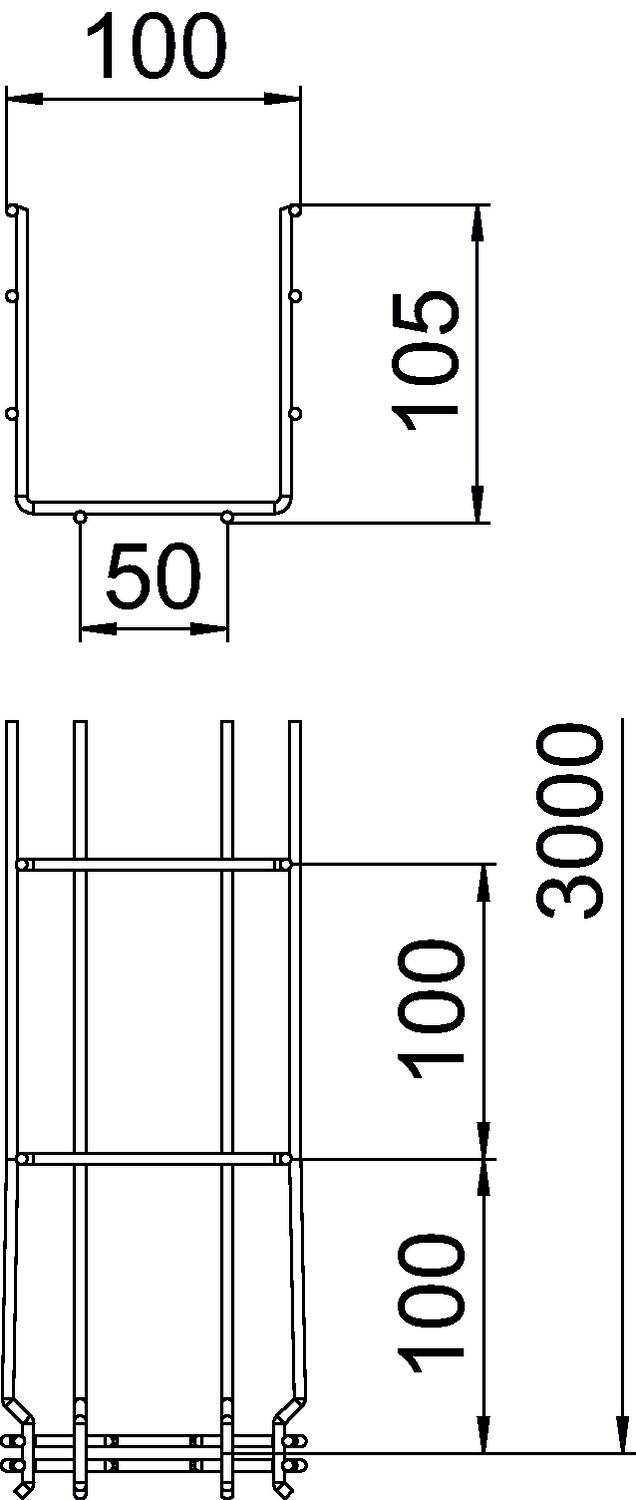

Dimension	105x100x3000
Dimension H	108 mm
Écart entre supports 1,0 m	0,8 kN/m
Écart entre supports 1,5 m	0,55 kN/m
Écart entre supports 2,0 m	0,37 kN/m
Écart entre supports 2,5 m	0,27 kN/m
Écart entre supports 3,0 m	0,25 kN/m
Empreinte CO₂ (GWP) du berceau à la porte	5 kg CO₂e / 1 Mètre
Forme de profilé	Forme en U
Hauteur	4,13 in
Hauteur	105 mm

Largeur	3,94 in
Largeur	100 mm
Longueur	3000 mm
Maintien en fonction	non
Matériau	acier inoxydable 1.4301
Modèle longue portée	non
Raccord sans vis	oui
Section utile	8200 mm²
Section utile	82 cm²
Séparateur intégré	sans
Surface	nu, traité
Type de raccord du système de chemin de câble	Fixation à déclic
Type de test de charge selon CEI 61537	Type II
Version du connecteur	raccord intégré

Caractéristiques techniques

Diagramme de charge du chemin de câbles en treillis type GRM 105

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Diamètre du fil	Section utile	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
GRM 105 100 A2	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	non	6002451	m	3 m
GRM 105 150 A2	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	non	6002455	m	3 m
GRM 105 200 A2	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	non	6002457	m	3 m
GRM 105 300 A2	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	non	6002460	m	3 m
GRM 105 400 A2	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	non	6002463	m	3 m
GRM 105 500 A2	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	non	6002466	m	3 m
GRM 105 600 A2	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	non	6002469	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Couvercle pour chemin de câbles en treillis, encliquetable A2	DGRR 100 A2	6001862	m	3 m
Éclisse d'angle A2	GEV 36 A2	6016731	Pièce	20 Pièce

Accessoires de montage

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Séparateur (moulure) 85 A2	TSG 85 A2	6062173	m	3 m
Pièce de serrage pour fixation du séparateur	KS GR A2	6062282	Pièce	30 Pièce
Tôle de sortie de câble A2	KAB GR A2	6220145	Pièce	10 Pièce
