Chemin de câbles en treillis en G Magic® 75 A2
Réf. 6005553 | EAN 4012195686484
- Description du produit
-
Description du produitChemin de câbles en treillis en G en fils d'acier soudés par points d'une hauteur latérales et de largeur différentes.
Montage direct au mur et au plafond possible. Les données de charge relatives aux différents types de pose sont disponibles sur demande.
Atténuation magnétique du blindage 15 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques

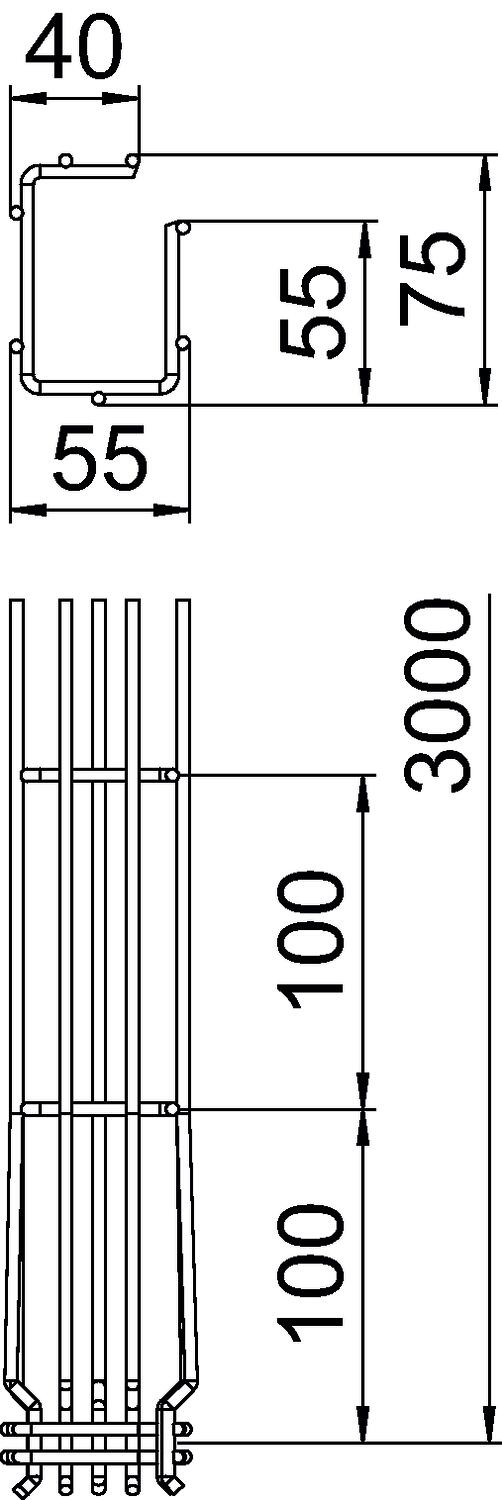

Acier inoxydable, décapé oui Coloris acier inoxydable Cote A 53 mm Cote B 53 mm Cote C 38 mm Diamètre du fil 3,9 mm Dimension 75x50x3000 Dimension H 73 mm Empreinte CO₂ (GWP) du berceau à la porte 4,07 kg CO₂e / 1 Mètre Forme de profilé Forme en G Hauteur 2,95 in Hauteur 75 mm Largeur 50 mm Largeur 1,97 in Longueur 3000 mm Maintien en fonction non Matériau acier inoxydable 1.4301 Modèle longue portée non Raccord sans vis oui Section utile 22 cm² Section utile 2200 mm² Séparateur intégré sans Surface nu, traité Type de raccord du système de chemin de câble Fixation à déclic Type de test de charge selon CEI 61537 Type II Version du connecteur raccord intégré - Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Éclisse couvre-joint A2
GSV 34 A2 6016642 20 Pièce
Fixation murale et au sol A4
WB GR A4 6017164 20 Pièce - Téléchargements
-
