Chemin de câbles en treillis en C CGR 50 FT

Réf. 6017460 | EAN 4012196014118

3000 mm
50 mm
4,5 mm
non
Description du produit
Description du produit
Chemin de câbles en treillis en forme C en fils d'acier soudés par points, avec hauteur latérale de 50mm.
Atténuation magnétique du blindage 15 dB.
  • Atténuation magnétique du blindage
  • Underwriters Laboratories Inc., États-Unis & Canada
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé non
Coloris zinc

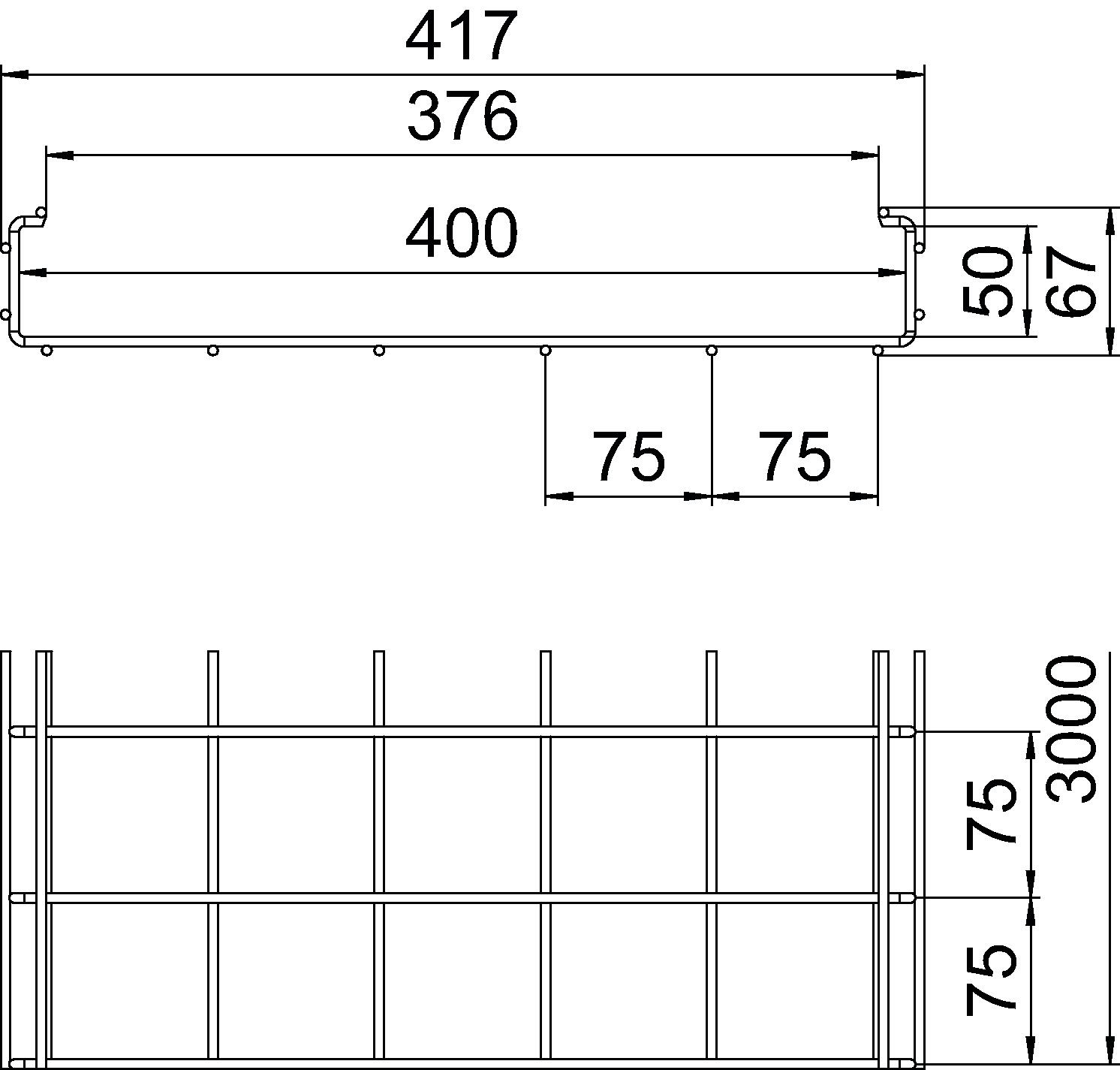

Cote A 376 mm
Cote B 417 mm
Cote l1 75 mm
Diamètre du fil 4,5 mm
Dimension 50x400x3000
Dimension H 67 mm
Dimension L2 (mm) 75 mm
Écart entre supports 1,0 m 1,1 kN/m
Écart entre supports 1,5 m 0,7 kN/m
Écart entre supports 2,0 m 0,4 kN/m
Empreinte CO₂ (GWP) du berceau à la porte 5,021 kg CO₂e / 1 Mètre
Forme de profilé Forme en C
Hauteur 1,97 in
Hauteur 50 mm
Largeur 15,75 in
Largeur 400 mm
Longueur 3000 mm
Maintien en fonction non
Matériau acier
Modèle longue portée non
Section utile 15700 mm²
Section utile 157 cm²
Séparateur intégré sans
Surface galvanisé à chaud par trempage
Type de raccord du système de chemin de câble vissé
Type de test de charge selon CEI 61537 Type II
Version du connecteur sans raccord
Tous les types

Tous les types

Type Longueur Largeur Hauteur Diamètre du fil Section utile Maintien en fonction Réf. Quantité Plus petite unité de vente
CGR 50 50 FT 3000 mm 50 mm 50 mm 4,5 mm 13 cm² non 6017428
3 m
CGR 50 100 FT 3000 mm 100 mm 50 mm 4,5 mm 34 cm² non 6017436
3 m
CGR 50 200 FT 3000 mm 200 mm 50 mm 4,5 mm 75 cm² non 6017444
18 m
CGR 50 300 FT 3000 mm 300 mm 50 mm 4,5 mm 116 cm² non 6017452
12 m
CGR 50 400 FT 3000 mm 400 mm 50 mm 4,5 mm 157 cm² non 6017460
6 m
Accessoires

Accessoires de montage

Produits Type Réf. Quantité Plus petite unité de vente
Raccord couvre-joint FT Raccord couvre-joint FT GSV 34 FT 6016634
20 Pièce
Équerre de montage à 45° FT Équerre de montage à 45° FT MW 45 SL10 FT 6017320
20 Pièce
Équerre de montage à 90° FT Équerre de montage à 90° FT MW 90 SL17 FT 6017347
20 Pièce
Pièce de serrage pour fixation du séparateur Pièce de serrage pour fixation du séparateur KS GR A2 6062282
30 Pièce
Séparateur (moulure) 30 DD Séparateur (moulure) 30 DD TSG 30 DD 6062314
45 m
