Chemin de câbles en treillis en C CGR 50 FT

Réf. / Type

Longueur	3000 mm

Largeur

Hauteur	50 mm

Diamètre du fil	4,5 mm

Section utile

Maintien en fonction	non

Description du produit

Description du produit

Chemin de câbles en treillis en forme C en fils d'acier soudés par points, avec hauteur latérale de 50mm.
Atténuation magnétique du blindage 15 dB.

Caractéristiques techniques

Acier inoxydable, décapé	non
Coloris	zinc

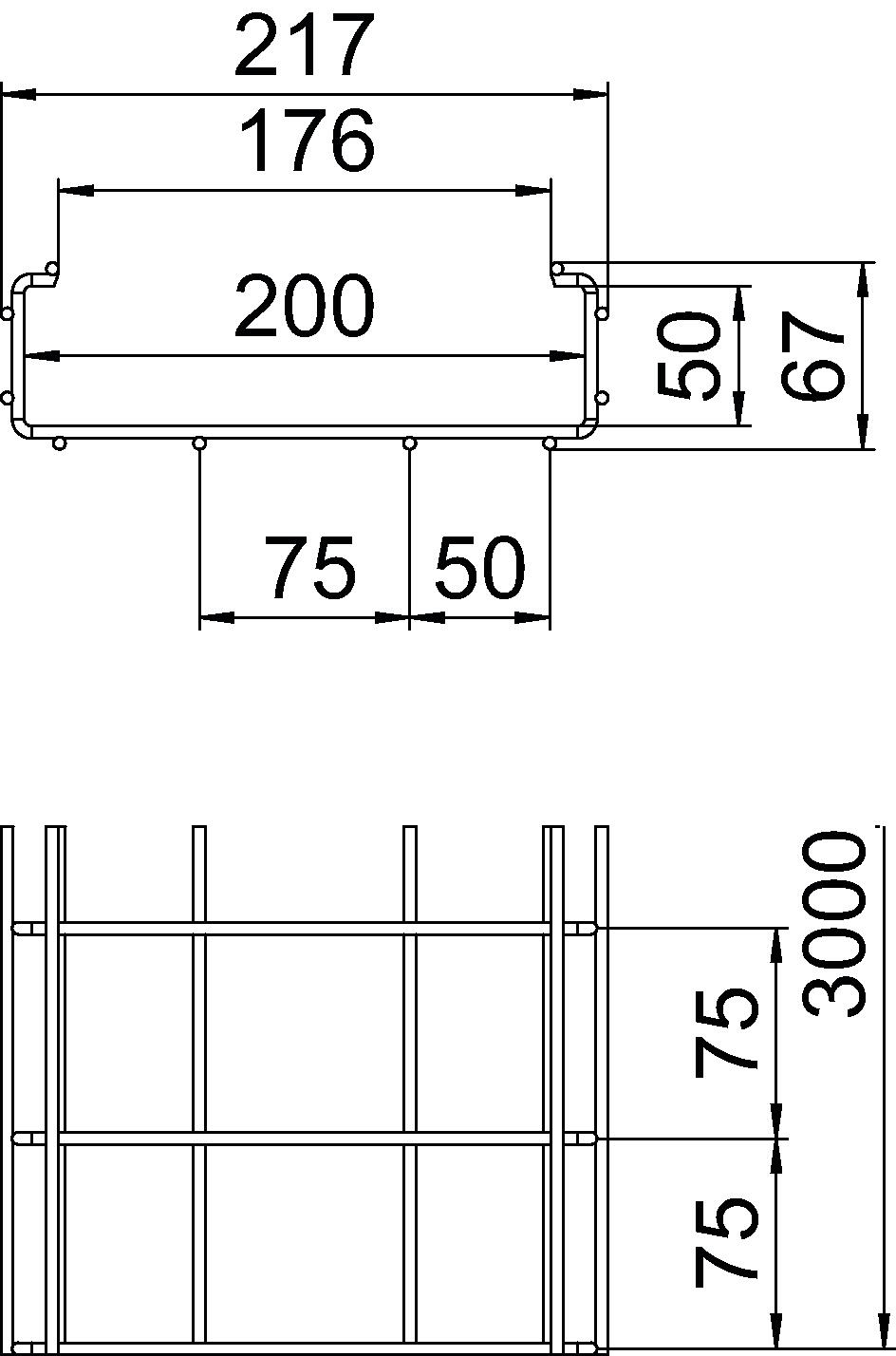

Cote A	176 mm
Cote B	217 mm
Cote l1	75 mm
Diamètre du fil	4,5 mm
Dimension	50x200x3000
Dimension H	67 mm
Dimension L2 (mm)	50 mm
Écart entre supports 1,0 m	1,1 kN/m
Écart entre supports 1,5 m	0,7 kN/m
Écart entre supports 2,0 m	0,4 kN/m
Empreinte CO₂ (GWP) du berceau à la porte	3,75 kg CO₂e / 1 Mètre
Forme de profilé	Forme en C
Hauteur	50 mm

Hauteur	1,97 in
Largeur	7,87 in
Largeur	200 mm
Longueur	3000 mm
Maintien en fonction	non
Matériau	acier
Modèle longue portée	non
Section utile	75 cm²
Section utile	7500 mm²
Séparateur intégré	sans
Surface	galvanisé à chaud par trempage
Type de raccord du système de chemin de câble	vissé
Type de test de charge selon CEI 61537	Type II
Version du connecteur	sans raccord

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Diamètre du fil	Section utile	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
CGR 50 50 FT	3000 mm	50 mm	50 mm	4,5 mm	13 cm²	non	6017428	m	3 m
CGR 50 100 FT	3000 mm	100 mm	50 mm	4,5 mm	34 cm²	non	6017436	m	3 m
CGR 50 200 FT	3000 mm	200 mm	50 mm	4,5 mm	75 cm²	non	6017444	m	18 m
CGR 50 300 FT	3000 mm	300 mm	50 mm	4,5 mm	116 cm²	non	6017452	m	12 m
CGR 50 400 FT	3000 mm	400 mm	50 mm	4,5 mm	157 cm²	non	6017460	m	6 m

Accessoires

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord couvre-joint FT	GSV 34 FT	6016634	Pièce	20 Pièce
Équerre de montage à 45° FT	MW 45 SL10 FT	6017320	Pièce	20 Pièce
Équerre de montage à 90° FT	MW 90 SL17 FT	6017347	Pièce	20 Pièce
Pièce de serrage pour fixation du séparateur	KS GR A2	6062282	Pièce	30 Pièce
Séparateur (moulure) 30 DD	TSG 30 DD	6062314	m	45 m
