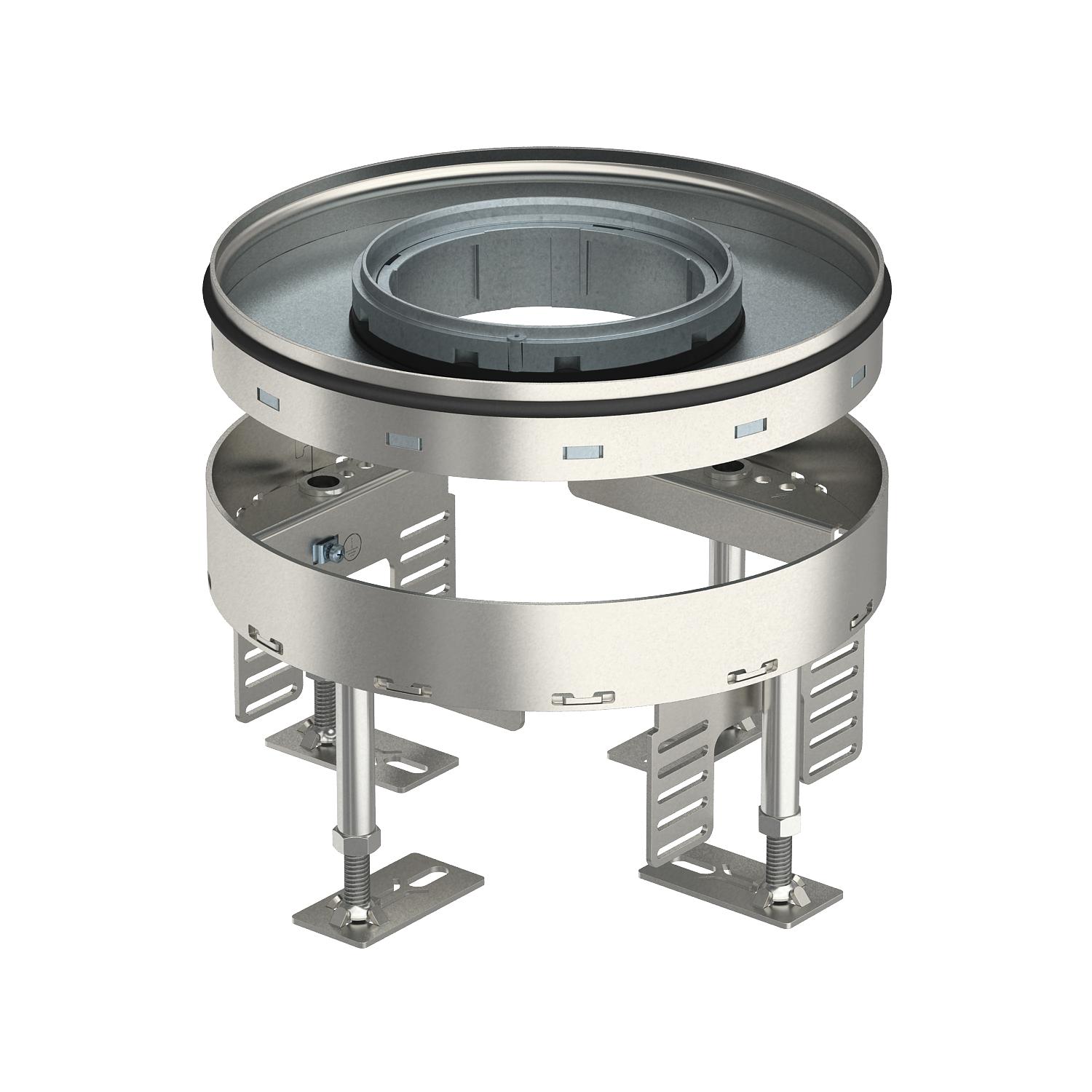

Cassette réglable en hauteur pour tube, RKFR, acier inoxydable

Réf. 7409422 | EAN 4012195869450

110 mm
155 mm
R4
Description du produit
Description du produit
Cassette réglable en hauteur de dimension nominale R4 avec sortie tubulaire destinée au montage d'appareillages dans des planchers nettoyés à l'eau ou à sec.Les couvercles de tube de passage de câbles TUK 2  sont à commander séparement ( type TUK2 V, GV,G4)

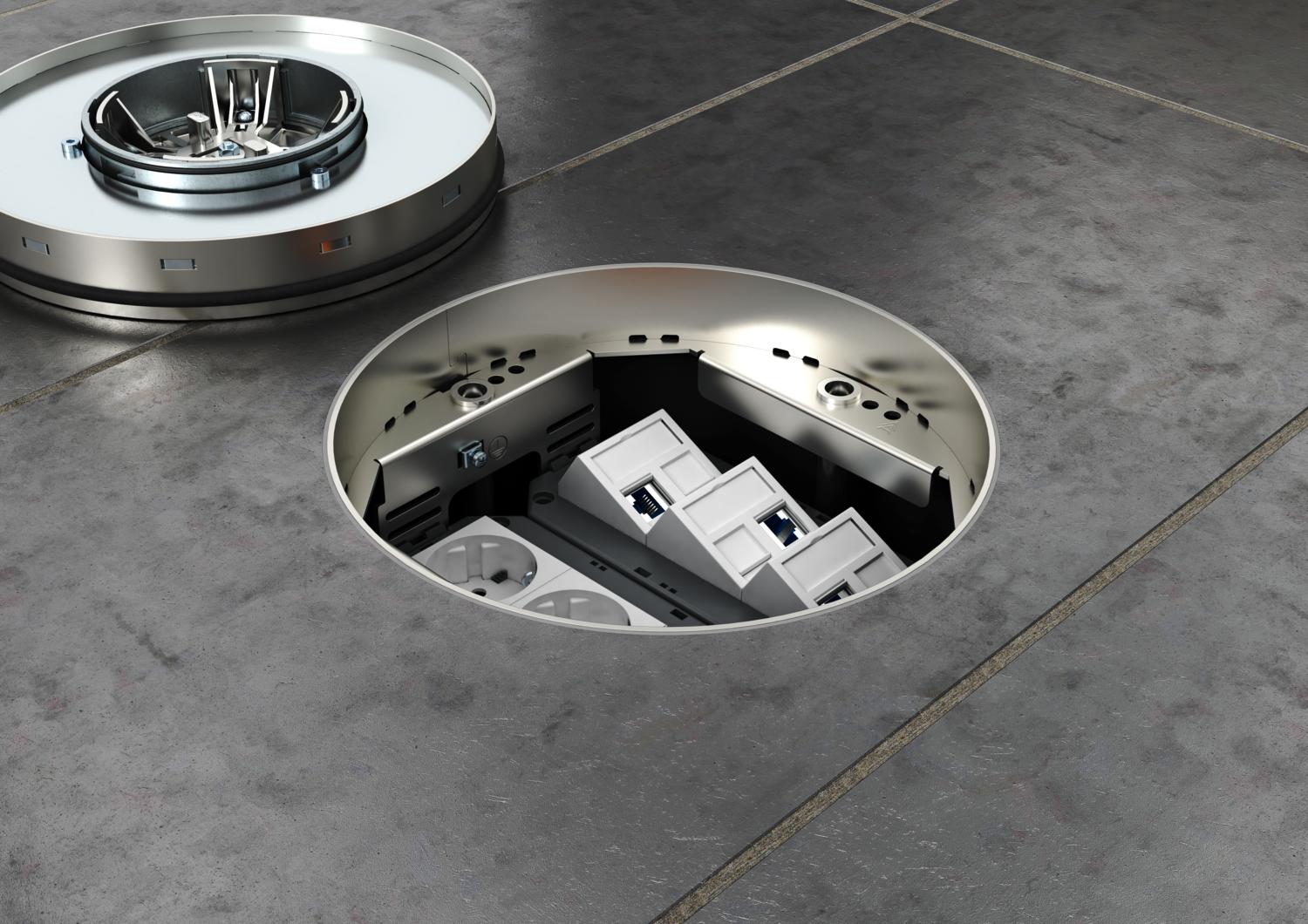

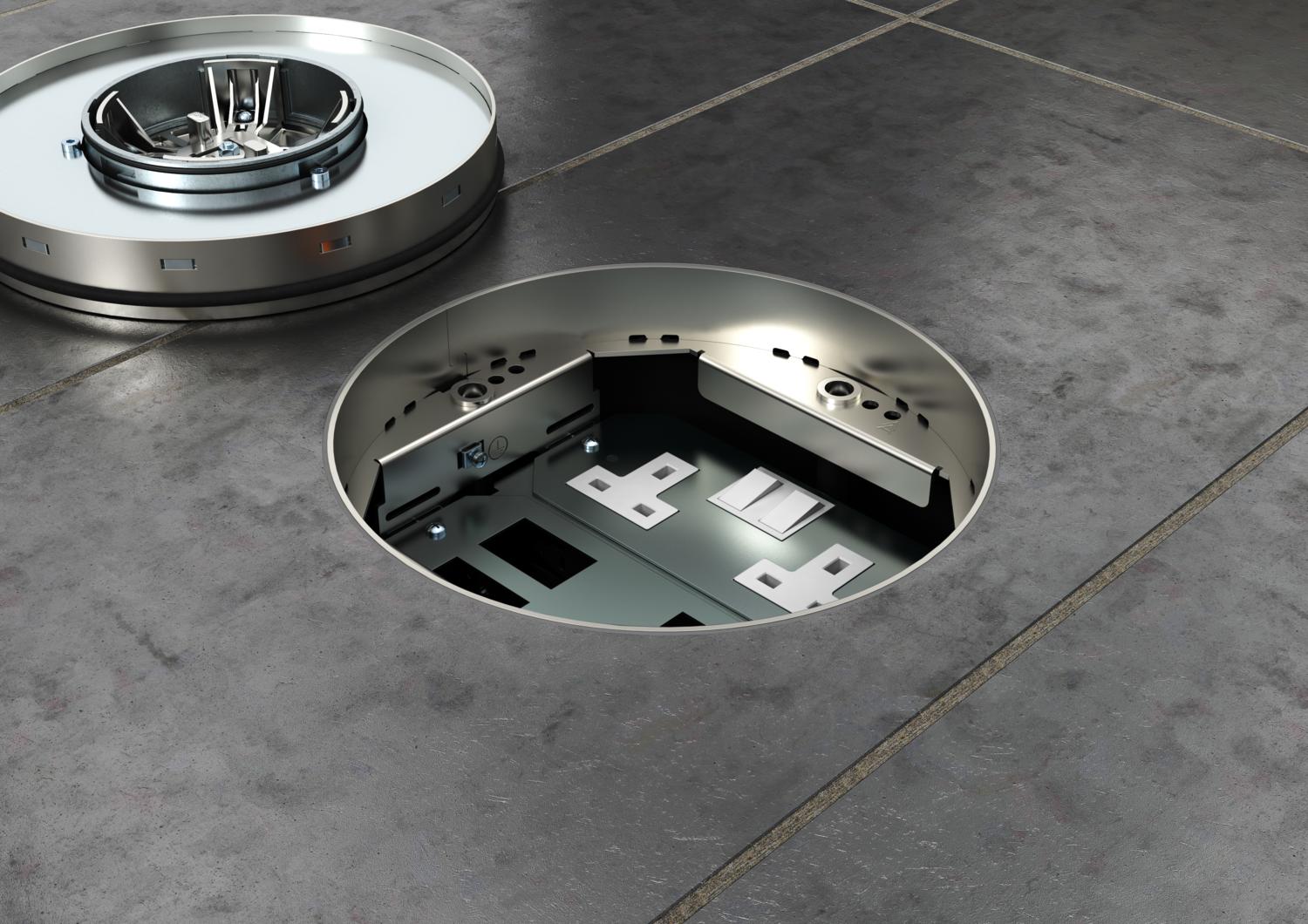

Cassette réglable en hauteur avec tube, à 2 compartiments. Il est possible d'installer 2 plaques de recouvrement APMT2. Pour le montage de 2 supports universels UT3 pour 4 appareillages d'installation individuelle avec anneau porteur/étrier porteur ou 6 appareils Modul 45.
  • Association pour l'electrotechnique, électronique, informatique e.V., Allemagne
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
Caractéristiques techniques

Caractéristiques techniques

Charge verticale, grande surface jusqu'à 10 000 N
Charge verticale, petite surface jusqu'à 3 000 N
Convient pour montage dans des faux-planchers oui
Convient pour montage dans des sols creux oui
Découplable non
Diamètre de montage 215
Dimension Ø215mm
Dimension h 110 mm
Dimension nominale pour boîtier d'appareillages R4
Entretien du sol humide
Épaisseur du revêtement de sol 20 mm
Hauteur de plancher max. 155 mm
Hauteur de plancher min. 110 mm
Homologations VDE
Indice de protection (IP) en utilisation IP20
Indice de protection (IP) hors utilisation IP44
Indice de protection code IK IK10
Largeur 214 mm
Longueur 214 mm
Matériau acier inoxydable 1.4301
Modèle rond
Modèle pour charges lourdes non
Modèle Sortie de câble Tube escamotable
Nombre d'appareillages montables 6
Nombre de paniers support appareillage 2
Nombre des sorties de câble 1
Plage de réglage max. 155 mm
Plage de réglage min. 110 mm
Profondeur de montage 110 mm
Support d'appareillage pour le logement de paniers support appareillage oui
Type du système d'encastrement UT3
Tous les types

Tous les types

Type Hauteur de plancher min. Hauteur de plancher max. Épaisseur du revêtement de sol Dimension nominale pour boîtier d'appareillages Réf. Quantité Plus petite unité de vente
RKFR2 4 V20 110 mm 155 mm 20 mm R4 7409422
1 Pièce
RKFR2 4 V25 110 mm 155 mm 25 mm R4 7409424
1 Pièce
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Couvercle de tube , avec poignée étrier pour l'extraction Couvercle de tube , avec poignée étrier pour l'extraction TUK2 GV 7428140
1 Pièce
Tube avec plaque de recouvrement, sans poignée, pour cassette cadre et cassette réglable en hauteur Tube avec plaque de recouvrement, sans poignée, pour cassette cadre et cassette réglable en hauteur TUK2 V 7428141
1 Pièce
Tube TUK 2 avec évidement pour l'intégration de revêtement de sol, avec poignée étrier Tube TUK 2 avec évidement pour l'intégration de revêtement de sol, avec poignée étrier TUK2 G4 7428142
1 Pièce
Unité de nivellement RKNEV2 Unité de nivellement RKNEV2 RK NEV2 110 7405815
1 Emb.
Plaque de support 2 x type C pour support de montage Plaque de support 2 x type C pour support de montage MTM 2C 7407788
1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 165 mm Support de montage pour prises de raccordements informatiques, longueur du système 165 mm MTU 2 7407836
1 Pièce
Support universel UT3, Modul 45®, longueur du système 165 mm Support universel UT3, Modul 45®, longueur du système 165 mm UT3 45 3 7408723
1 Pièce
Téléchargements

Télécharger

Aucun texte d'appel d'offres n'est disponible pour ce produit
