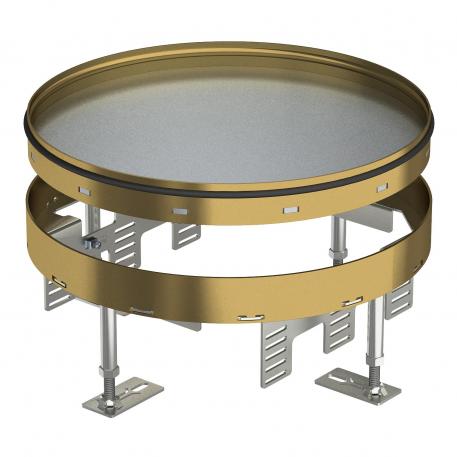

Cassette réglable en hauteur pour trappe d'inspection, RKR, laiton 105 | 155 | 25 | | R9

Cassette réglable en hauteur pour trappe d'inspection, RKR, laiton

Réf. 7409124 | EAN 4012195868439

Réf. / Type

Hauteur de plancher min.	105 mm

Hauteur de plancher max.	155 mm

Épaisseur du revêtement de sol

Dimension nominale pour boîtier d'appareillages	R9

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Cassette pleine réglable en hauteur pour la réalisation d'une trappe d'inspection de taille nominale R9 dans des planchers nettoyés à l'eau ou à sec. Convient uniquement aux revêtements de sol lisses.
Cassette réglable en hauteur comme cassette pleine, 3 compartiments. Il est possible d'installer 3 plaques de recouvrement APMT5. Pour le montage de 3 supports universels UT3 pour 9 appareillages d'installation individuelle avec anneau porteur/étrier porteur ou 12 appareils Modul 45.

Caractéristiques techniques

Caractéristiques techniques

Charge verticale, grande surface	jusqu'à 5 000 N
Charge verticale, petite surface	jusqu'à 3 000 N
Convient pour montage dans des faux-planchers	oui
Convient pour montage dans des sols creux	oui
Découplable	non
Diamètre de montage	305
Dimension	Ø305mm
Dimension nominale pour boîtier d'appareillages	R9
Entretien du sol	humide
Épaisseur du revêtement de sol	25 mm
Hauteur de plancher max.	155 mm
Hauteur de plancher min.	105 mm
Homologations	VDE

Indice de protection (IP) en utilisation	IP00
Indice de protection (IP) hors utilisation	IP44
Indice de protection code IK	IK10
Matériau	laiton
Modèle	rond
Modèle pour charges lourdes	non
Modèle Sortie de câble	Aucune sortie de câble
Nombre de paniers support appareillage	3
Plage de réglage max.	155 mm
Plage de réglage min.	105 mm
Profondeur de montage	105 mm
Support d'appareillage pour le logement de paniers support appareillage	non
Type du système d'encastrement	UT4

Dimensions

Dimension h	105 mm
Largeur	304 mm

Longueur	304 mm

Tous les types

Tous les types

Type	Hauteur de plancher min.	Hauteur de plancher max.	Épaisseur du revêtement de sol	Dimension nominale pour boîtier d'appareillages	Réf.	Quantité	Plus petite unité de vente
RKR2 9M 20	105 mm	155 mm	20 mm	R9	7409122	Pièce	1 Pièce
RKR2 9M 25	105 mm	155 mm	25 mm	R9	7409124	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Unité de nivellement RKNEV2	RK NEV2 110	7405815	Emb.	1 Emb.
Plaque de support 2 x type C pour support de montage	MTM 2C	7407788	Pièce	1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 208	MTU 3	7407840	Pièce	1 Pièce
Support universel UT4, Modul 45®, longueur du système 208 mm	UT4 45 4	7408727	Pièce	1 Pièce
