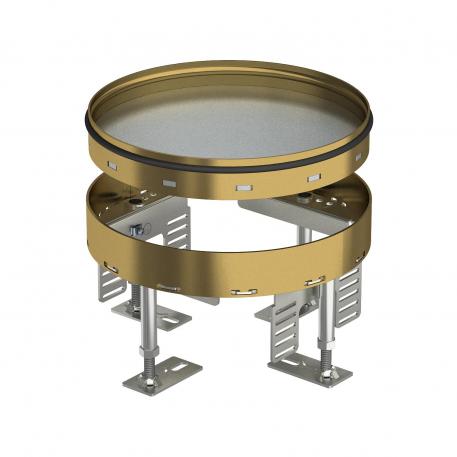

Cassette réglable en hauteur pour trappe d'inspection, RKR, laiton

Réf. 7409084 | EAN 4012195868194

105 mm
155 mm
R4
Description du produit

Description du produit

Cassette pleine réglable en hauteur pour la réalisation d'une trappe d'inspection de taille nominale R4 dans des planchers nettoyés à l'eau ou à sec. Convient uniquement aux revêtements de sol lisses.
Cassette réglable en hauteur en tant que cassette factice, à 2 compartiments. Il est possible d'installer 2 plaques de recouvrement APMT2. Pour le montage de 2 supports universels UT3 pour 4 appareillages d'installation individuelle avec anneau porteur/étrier porteur ou 6 appareils Modul 45.
  • Association pour l'electrotechnique, électronique, informatique e.V., Allemagne
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
Caractéristiques techniques

Caractéristiques techniques

Charge verticale, grande surface jusqu'à 10 000 N
Charge verticale, petite surface jusqu'à 3 000 N
Convient pour montage dans des faux-planchers oui
Convient pour montage dans des sols creux oui
Découplable non
Diamètre de montage 215
Dimension Ø215mm
Dimension h 105 mm
Dimension nominale pour boîtier d'appareillages R4
Entretien du sol humide
Épaisseur du revêtement de sol 25 mm
Hauteur de plancher max. 155 mm
Hauteur de plancher min. 105 mm
Homologations VDE
Indice de protection (IP) en utilisation IP00
Indice de protection (IP) hors utilisation IP44
Indice de protection code IK IK10
Largeur 214 mm
Longueur 214 mm
Matériau laiton
Modèle rond
Modèle pour charges lourdes non
Modèle Sortie de câble Aucune sortie de câble
Nombre de paniers support appareillage 2
Plage de réglage max. 155 mm
Plage de réglage min. 105 mm
Profondeur de montage 105 mm
Support d'appareillage pour le logement de paniers support appareillage non
Type du système d'encastrement UT3
Tous les types

Tous les types

Type Hauteur de plancher min. Hauteur de plancher max. Épaisseur du revêtement de sol Dimension nominale pour boîtier d'appareillages Réf. Quantité Plus petite unité de vente
RKR2 4M 20 105 mm 155 mm 20 mm R4 7409082
1 Pièce
RKR2 4M 25 105 mm 155 mm 25 mm R4 7409084
1 Pièce
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Unité de nivellement RKNEV2 Unité de nivellement RKNEV2 RK NEV2 110 7405815
1 Emb.
Plaque de support 2 x type C pour support de montage Plaque de support 2 x type C pour support de montage MTM 2C 7407788
1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 165 mm Support de montage pour prises de raccordements informatiques, longueur du système 165 mm MTU 2 7407836
1 Pièce
Support universel UT3, Modul 45®, longueur du système 165 mm Support universel UT3, Modul 45®, longueur du système 165 mm UT3 45 3 7408723
1 Pièce
Téléchargements

Télécharger

Aucun texte d'appel d'offres n'est disponible pour ce produit
