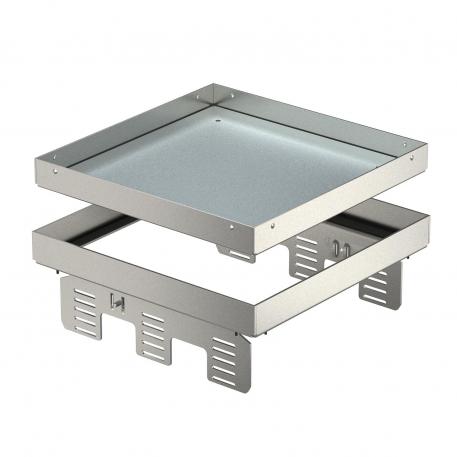

Cassette réglable en hauteur pour trappe d'inspection, RKNUZD3, acier inoxydable

Réf. 7409066 | EAN 4012195868088

Réf. / Type

Hauteur de plancher min.

Épaisseur du revêtement de sol

Dimension h

Dimension nominale pour boîtier d'appareillages	9

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Cassette réglable en hauteur et découplée par rapport au plancher de type « plein » pour la réalisation d'une trappe d'inspection de taille nominale 9 dans des planchers nettoyés à sec ou à l'eau, pour le montage dans des boîtes de tirage UZD250-3 ou UZD350-3, en association avec une plaque d'adaptation DUG../9 ou dans des boîtes UGD250-3/9 ou UGD350-3/9. Le montage s'effectue à l'aide d'équerres de nivellement (à commander séparément) dans le profilé d'encadrement en aluminium des boîtes de tirage. Trois solutions vous sont proposées pour l'ouverture du boîtier : ouverture par douille filetée type GH en association avec la clef WZ 1022, l'aimant WZ 1028, ou bien la ventouse WZ1029.
Cassette réglable en hauteur comme cassette pleine, 3 compartiments. Il est possible d'installer 3 plaques de recouvrement APMT5. Pour le montage de 3 supports universels UT3 pour 9 appareillages d'installation individuelle avec anneau porteur/étrier porteur ou 12 appareils Modul 45.

Caractéristiques techniques

Caractéristiques techniques

Charge verticale, grande surface	jusqu'à 10 000 N
Charge verticale, petite surface	jusqu'à 3 000 N
Convient pour montage dans des faux-planchers	oui
Convient pour montage dans des sols creux	oui
Découplable	oui
Dimension	243x243mm
Dimension h	90 mm
Dimension nominale pour boîtier d'appareillages	9
Entretien du sol	humide
Épaisseur du revêtement de sol	20 mm
Hauteur	90 mm
Hauteur de chape min.	100 mm
Hauteur de plancher min.	105 mm
Homologations	VDE

Indice de protection (IP) en utilisation	IP00
Indice de protection (IP) hors utilisation	IP44
Indice de protection code IK	IK10
Largeur	243 mm
Largeur dimension d'installation	244 mm
Longueur	243 mm
Longueur dimension d'installation	244 mm
Matériau	acier inoxydable 1.4301
Modèle	carré
Modèle pour charges lourdes	non
Modèle Sortie de câble	Aucune sortie de câble
Profondeur de montage	105 mm
Support d'appareillage pour le logement de paniers support appareillage	non
Type du système d'encastrement	UT4

Tous les types

Tous les types

Type	Hauteur de plancher min.	Épaisseur du revêtement de sol	Dimension h	Dimension nominale pour boîtier d'appareillages	Réf.	Quantité	Plus petite unité de vente
RKN2 UZD3 9VS20	105 mm	20 mm	90 mm	9	7409066	Pièce	1 Pièce
RKN2 UZD3 9VS25	110 mm	25 mm	95 mm	9	7409068	Pièce	1 Pièce
