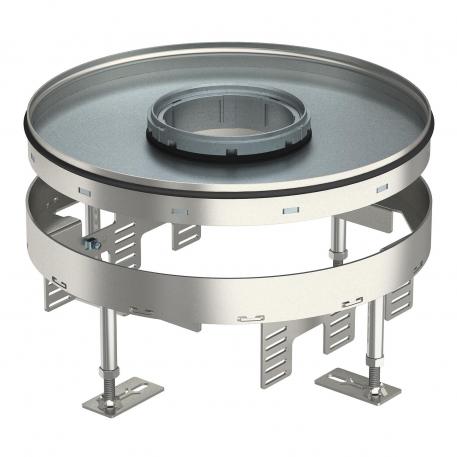

Cassette réglable en hauteur pour charges lourdes sortie tube, RKFRSL, taille nominale R9, acier inoxydable 114 | 159 | 25 | 114 | R9

Cassette réglable en hauteur pour charges lourdes sortie tube, RKFRSL, taille nominale R9, acier inoxydable

Réf. 7409472 | EAN 4012195869801

Réf. / Type

Hauteur de plancher min.

Hauteur de plancher max.

Épaisseur du revêtement de sol

Dimension h

Dimension nominale pour boîtier d'appareillages	R9

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Cassette ronde pour charges lourdes pour tube de taille nominale R9 pour le montage d'appareillages d'installation dans des systèmes de conduits, des faux-planchers et des planchers creux, dans des planchers nettoyés à l'eau ou à sec. Classe de charge 2 jusqu'à 20 kN.

Cassette pour charges lourdes réglable en hauteur, avec tube, avec une classe de charge 2 à 20 kN, à 3 compartiments. Il est possible d'installer 3 plaques de recouvrement APMT5. Pour le montage de 3 supports universels UT3 pour 9 appareillages d'installation individuelle avec anneau porteur/étrier porteur ou 12 appareils Modul 45.

Caractéristiques techniques

Caractéristiques techniques

Classe pour charges lourdes	20 kN (OBO SL2)
Convient pour montage dans des faux-planchers	oui
Convient pour montage dans des sols creux	oui
Découplable	non
Diamètre de montage	305
Dimension	Ø305mm
Dimension h	114 mm
Dimension nominale pour boîtier d'appareillages	R9
Entretien du sol	humide
Épaisseur du revêtement de sol	25 mm
Hauteur de plancher max.	159 mm
Hauteur de plancher min.	114 mm
Indice de protection (IP) en utilisation	IP20
Indice de protection (IP) hors utilisation	IP44

Indice de protection code IK	IK10
Matériau	acier inoxydable 1.4301
Modèle	rond
Modèle pour charges lourdes	oui
Modèle Sortie de câble	Tube escamotable
Nombre d'appareillages montables	12
Nombre de paniers support appareillage	3
Nombre des sorties de câble	1
Plage de réglage max.	159 mm
Plage de réglage min.	114 mm
Profondeur de montage	114 mm
Support d'appareillage pour le logement de paniers support appareillage	oui
Type du système d'encastrement	UT4

Tous les types

Tous les types

Type	Hauteur de plancher min.	Hauteur de plancher max.	Épaisseur du revêtement de sol	Dimension h	Dimension nominale pour boîtier d'appareillages	Réf.	Quantité	Plus petite unité de vente
RKFR2 9 SL2V2 20	110 mm	155 mm	20 mm	110 mm	R9	7409470	Pièce	1 Pièce
RKFR2 9 SL2V2 25	114 mm	159 mm	25 mm	114 mm	R9	7409472	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Couvercle de tube , avec poignée étrier pour l'extraction	TUK2 GV	7428140	Pièce	1 Pièce
Tube avec plaque de recouvrement, sans poignée, pour cassette cadre et cassette réglable en hauteur	TUK2 V	7428141	Pièce	1 Pièce
Tube TUK 2 avec évidement pour l'intégration de revêtement de sol, avec poignée étrier	TUK2 G4	7428142	Pièce	1 Pièce
