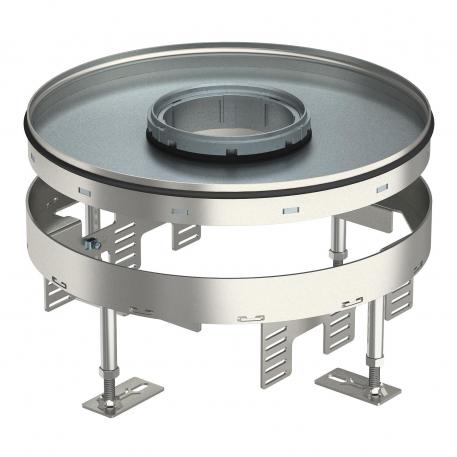

Cassette réglable en hauteur pour charges lourdes sortie tube, RKFRSL, taille nominale R9, acier inoxydable

Réf. 7409470 | EAN 4012195869764

R9
Description du produit

Description du produit

Cassette ronde pour charges lourdes pour tube de taille nominale R9 pour le montage d'appareillages d'installation dans des systèmes de conduits, des faux-planchers et des planchers creux, dans des planchers nettoyés à l'eau ou à sec. Classe de charge 2 jusqu'à 20 kN.

Cassette pour charges lourdes réglable en hauteur, avec tube, avec une classe de charge 2 à 20 kN, à 3 compartiments. Il est possible d'installer 3 plaques de recouvrement APMT5. Pour le montage de 3 supports universels UT3 pour 9 appareillages d'installation individuelle avec anneau porteur/étrier porteur ou 12 appareils Modul 45.
  • Association pour l'electrotechnique, électronique, informatique e.V., Allemagne
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
Caractéristiques techniques

Caractéristiques techniques

Classe pour charges lourdes 20 kN (OBO SL2)
Convient pour montage dans des faux-planchers oui
Convient pour montage dans des sols creux oui
Découplable non
Diamètre de montage 305
Dimension Ø305mm
Dimension h 110 mm
Dimension nominale pour boîtier d'appareillages R9
Entretien du sol humide
Épaisseur du revêtement de sol 20 mm
Hauteur de plancher max. 155 mm
Hauteur de plancher min. 110 mm
Indice de protection (IP) en utilisation IP20
Indice de protection (IP) hors utilisation IP44
Indice de protection code IK IK10
Matériau acier inoxydable 1.4301
Modèle rond
Modèle pour charges lourdes oui
Modèle Sortie de câble Tube escamotable
Nombre d'appareillages montables 12
Nombre de paniers support appareillage 3
Nombre des sorties de câble 1
Plage de réglage max. 155 mm
Plage de réglage min. 110 mm
Profondeur de montage 110 mm
Support d'appareillage pour le logement de paniers support appareillage oui
Type du système d'encastrement UT4
Tous les types

Tous les types

Type Hauteur de plancher min. Hauteur de plancher max. Épaisseur du revêtement de sol Dimension h Dimension nominale pour boîtier d'appareillages Réf. Quantité Plus petite unité de vente
RKFR2 9 SL2V2 20 110 mm 155 mm 20 mm 110 mm R9 7409470
1 Pièce
RKFR2 9 SL2V2 25 114 mm 159 mm 25 mm 114 mm R9 7409472
1 Pièce
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Couvercle de tube , avec poignée étrier pour l'extraction Couvercle de tube , avec poignée étrier pour l'extraction TUK2 GV 7428140
1 Pièce
Tube avec plaque de recouvrement, sans poignée, pour cassette cadre et cassette réglable en hauteur Tube avec plaque de recouvrement, sans poignée, pour cassette cadre et cassette réglable en hauteur TUK2 V 7428141
1 Pièce
Tube TUK 2 avec évidement pour l'intégration de revêtement de sol, avec poignée étrier Tube TUK 2 avec évidement pour l'intégration de revêtement de sol, avec poignée étrier TUK2 G4 7428142
1 Pièce
Téléchargements

Télécharger

Aucun texte d'appel d'offres n'est disponible pour ce produit
