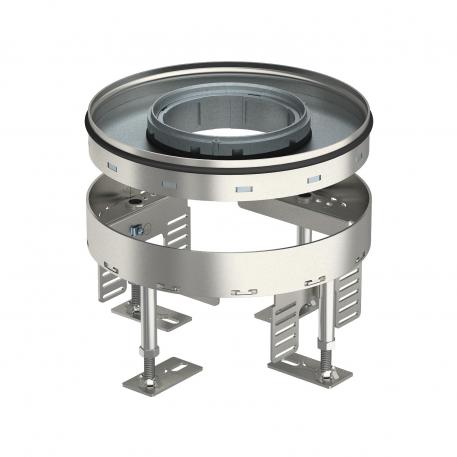

Cassette réglable en hauteur pour charges lourdes sortie tube, RKFRSL, taille nominale R4, acier inoxydable

Réf. 7409464 | EAN 4012195869702

R4
Description du produit

Description du produit

Cassette ronde pour charges lourdes sortie tube de taille nominale R4 pour le montage d'appareillages d'installation dans des systèmes de conduits, des faux-planchers et des planchers creux, dans des planchers nettoyés à l'eau ou à sec. Classe de charge 2 jusqu'à 20 kN.
Cassette réglable en hauteur pour charges Lourdes, avec tube, avec une classe de charge de 2-20 kN, 2 compartiments. Il est possible d'installer 2 plaques de recouvrement APMT2. Pour le montage de 2 supports universels UT3 pour 4 appareillages d'installation individuelle avec anneau porteur/étrier porteur ou 6 appareils Modul 45.
  • Association pour l'electrotechnique, électronique, informatique e.V., Allemagne
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
Caractéristiques techniques

Caractéristiques techniques

Classe pour charges lourdes 20 kN (OBO SL2)
Convient pour montage dans des faux-planchers oui
Convient pour montage dans des sols creux oui
Découplable non
Diamètre de montage 215
Dimension Ø215mm
Dimension h 114 mm
Dimension nominale pour boîtier d'appareillages R4
Entretien du sol humide
Épaisseur du revêtement de sol 25 mm
Hauteur de plancher max. 159 mm
Hauteur de plancher min. 114 mm
Indice de protection (IP) en utilisation IP20
Indice de protection (IP) hors utilisation IP44
Indice de protection code IK IK10
Matériau acier inoxydable 1.4301
Modèle rond
Modèle pour charges lourdes oui
Modèle Sortie de câble Tube escamotable
Nombre d'appareillages montables 6
Nombre de paniers support appareillage 2
Nombre des sorties de câble 1
Plage de réglage max. 159 mm
Plage de réglage min. 114 mm
Profondeur de montage 114 mm
Support d'appareillage pour le logement de paniers support appareillage oui
Type du système d'encastrement UT3
Tous les types

Tous les types

Type Hauteur de plancher min. Hauteur de plancher max. Épaisseur du revêtement de sol Dimension h Dimension nominale pour boîtier d'appareillages Réf. Quantité Plus petite unité de vente
RKFR2 4 SL2V2 20 110 mm 155 mm 20 mm 110 mm R4 7409462
1 Pièce
RKFR2 4 SL2V2 25 114 mm 159 mm 25 mm 114 mm R4 7409464
1 Pièce
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Couvercle de tube , avec poignée étrier pour l'extraction Couvercle de tube , avec poignée étrier pour l'extraction TUK2 GV 7428140
1 Pièce
Tube avec plaque de recouvrement, sans poignée, pour cassette cadre et cassette réglable en hauteur Tube avec plaque de recouvrement, sans poignée, pour cassette cadre et cassette réglable en hauteur TUK2 V 7428141
1 Pièce
Tube TUK 2 avec évidement pour l'intégration de revêtement de sol, avec poignée étrier Tube TUK 2 avec évidement pour l'intégration de revêtement de sol, avec poignée étrier TUK2 G4 7428142
1 Pièce
Téléchargements

Télécharger

Aucun texte d'appel d'offres n'est disponible pour ce produit
