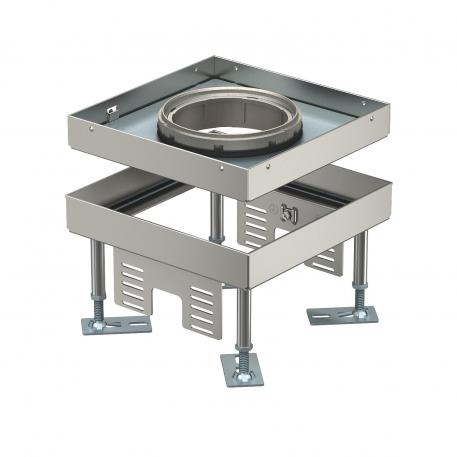

Cassette réglable en hauteur pour charges lourdes sortie tube, RKFNSL, taille nominale 4, acier inoxydable 110 | 155 | 20 | 110 | 4 | IP55

Cassette réglable en hauteur pour charges lourdes sortie tube, RKFNSL, taille nominale 4, acier inoxydable

Réf. 7408928 | EAN 4012197278267

Réf. / Type

Hauteur de plancher min.

Hauteur de plancher max.

Épaisseur du revêtement de sol

Dimension h

Dimension nominale pour boîtier d'appareillages	4

Indice de protection (IP) hors utilisation	IP55

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Cassette carrée pour charges lourdes sortie tube de taille nominale 4 pour le montage d'appareillages d'installation dans des systèmes de goulottes, des faux-planchers et des planchers creux, dans des planchers nettoyés à l'eau ou à sec. Classe de charge 1 jusqu'à 10 kN.

Cassette pour charges lourdes réglable en hauteur avec tube avec une classe de charge 1 à 10 kN, à 2 compartiments. Il est possible d'installer 2 plaques de recouvrement APMT2. Pour le montage de 2 supports universels UT3 pour 4 appareillages d'installation individuelle avec anneau porteur/étrier porteur ou 6 appareils Modul 45.

Caractéristiques techniques

Caractéristiques techniques

Classe pour charges lourdes	10 kN (OBO SL1)
Convient pour montage dans des faux-planchers	oui
Convient pour montage dans des sols creux	oui
Découpe de sol/Ouverture de montage	201x201
Découplable	non
Dimension	199x199x105
Dimension h	110 mm
Dimension nominale pour boîtier d'appareillages	4
Entretien du sol	humide
Épaisseur du revêtement de sol	20 mm
Hauteur	110 mm
Hauteur de plancher max.	155 mm
Hauteur de plancher min.	110 mm
Homologations	VDE
Indice de protection (IP) en utilisation	IP20
Indice de protection (IP) hors utilisation	IP55
Indice de protection code IK	IK10

Largeur	199 mm
Largeur dimension d'installation	201 mm
Longueur	199 mm
Longueur dimension d'installation	201 mm
Matériau	Acier inoxydable
Modèle	carré
Modèle pour charges lourdes	oui
Modèle Sortie de câble	Tube escamotable
Nombre d'appareillages montables	6
Nombre de supports universels	2 x UT3
Nombre des sorties de câble	1
Norme	EN 50085-2-2
Plage de réglage max.	155 mm
Plage de réglage min.	110 mm
Profondeur de montage	110 mm
Support d'appareillage pour le logement de paniers support appareillage	non
Type du système d'encastrement	UT3

Tous les types

Tous les types

Type	Hauteur de plancher min.	Hauteur de plancher max.	Épaisseur du revêtement de sol	Dimension h	Dimension nominale pour boîtier d'appareillages	Indice de protection (IP) hors utilisation	Réf.	Quantité	Plus petite unité de vente
RKFN3 4 V SL1 15	105 mm	150 mm	15 mm	105 mm	4	IP55	7408926	Pièce	1 Pièce
RKFN3 4 V SL1 20	110 mm	155 mm	20 mm	110 mm	4	IP55	7408928	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Couvercle de tube , avec poignée étrier pour l'extraction	TUK2 GV	7428140	Pièce	1 Pièce
Tube avec plaque de recouvrement, sans poignée, pour cassette cadre et cassette réglable en hauteur	TUK2 V	7428141	Pièce	1 Pièce
Tube TUK 2 avec évidement pour l'intégration de revêtement de sol, avec poignée étrier	TUK2 G4	7428142	Pièce	1 Pièce
