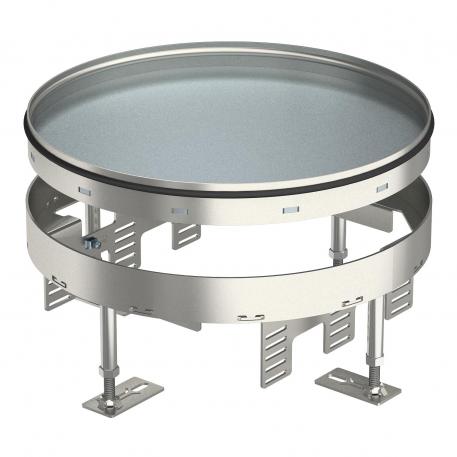

Cassette réglable en hauteur pour charges lourdes, pleine, RKRSL, taille nominale R9, acier inoxydable

Réf. 7409112 | EAN 4012195868378

R9
Description du produit
Description du produit
Cassette ronde pleine pour charges lourdes de taille nominale R9 pour la réalisation d'une trappe d'inspection dans les systèmes de goulottes, les faux-planchers et les planchers creux, dans des planchers nettoyés à l'eau ou à sec. Classe de charge 2 jusqu'à 20 kN.   Trois solutions vous sont proposées pour l'ouverture du boîtier : ouverture par douille filetée type GH en association avec la clef WZ 1022, l'aimant WZ 1028, ou bien la ventouse WZ1029.

Cassette réglable en hauteur pour charges lourdes, comme cassette pleine, avec une classe de charge de 2-20 kN, 3 compartiments. Il est possible d'installer 3 plaques de recouvrement APMT5. Pour le montage de 3 supports universels UT3 pour 9 appareillages d'installation individuelle avec anneau porteur/étrier porteur ou 12 appareils Modul 45.
  • Association pour l'electrotechnique, électronique, informatique e.V., Allemagne
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
Caractéristiques techniques

Caractéristiques techniques

Classe pour charges lourdes 20 kN (OBO SL2)
Convient pour montage dans des faux-planchers oui
Convient pour montage dans des sols creux oui
Découplable non
Diamètre de montage 305
Dimension Ø305mm
Dimension h 105 mm
Dimension nominale pour boîtier d'appareillages R9
Entretien du sol humide
Épaisseur du revêtement de sol 20 mm
Hauteur de plancher max. 155 mm
Hauteur de plancher min. 105 mm
Indice de protection (IP) en utilisation IP00
Indice de protection (IP) hors utilisation IP44
Indice de protection code IK IK10
Matériau acier inoxydable 1.4301
Modèle rond
Modèle pour charges lourdes oui
Modèle Sortie de câble Aucune sortie de câble
Plage de réglage max. 155 mm
Plage de réglage min. 105 mm
Profondeur de montage 105 mm
Support d'appareillage pour le logement de paniers support appareillage oui
Type du système d'encastrement UT4
Tous les types

Tous les types

Type Hauteur de plancher min. Hauteur de plancher max. Épaisseur du revêtement de sol Dimension h Dimension nominale pour boîtier d'appareillages Réf. Quantité Plus petite unité de vente
RKR2 9SL2 V2 20 105 mm 155 mm 20 mm 105 mm R9 7409112
1 Pièce
RKR2 9SL2 V2 25 109 mm 159 mm 25 mm 109 mm R9 7409114
1 Pièce
Téléchargements

Télécharger

Aucun texte d'appel d'offres n'est disponible pour ce produit
