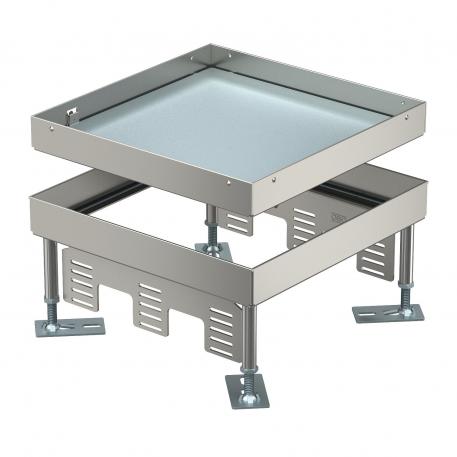

Cassette réglable en hauteur pour charges lourdes, pleine, RKNSL, taille nominale 9, acier inoxydable
Réf. 7408934 | EAN 4012197278281
- Description du produit
-
Description du produitCassette carrée pleine pour charges lourdes de taille nominale 9 pour la réalisation d'une trappe d'inspection dans les systèmes de conduits, les faux-planchers et les planchers creux, dans des planchers nettoyés à l'eau ou à sec. Classe de charge 1 jusqu'à 10 kN. Trois solutions vous sont proposées pour l'ouverture du boîtier : ouverture par douille filetée type GH en association avec la clef WZ 1022, l'aimant WZ 1028, ou bien la ventouse WZ1029.
Cassette pour charges lourdes réglable en hauteur en tant que cassette factice avec une classe de charge 1 à 10 kN, à 3 compartiments. Il est possible d'installer 3 plaques de recouvrement APMT5. Pour le montage de 3 supports universels UT3 pour 9 appareillages d'installation individuelle avec anneau porteur/étrier porteur ou 12 appareils Modul 45.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Classe pour charges lourdes 10 kN (OBO SL1) Convient pour montage dans des faux-planchers oui Convient pour montage dans des sols creux oui Découpe de sol/Ouverture de montage 244x244 Découplable non Dimension 243x243x105 Dimension h 110 mm Dimension nominale pour boîtier d'appareillages 9 Entretien du sol humide Épaisseur du revêtement de sol 21 mm Hauteur 110 mm Hauteur de plancher max. 155 mm Hauteur de plancher min. 110 mm Homologations VDE Indice de protection (IP) en utilisation IP00 Indice de protection (IP) hors utilisation IP55 Indice de protection code IK IK10 Largeur 243 mm Largeur dimension d'installation 244 mm Longueur 243 mm Longueur dimension d'installation 244 mm Matériau Acier inoxydable Modèle carré Modèle pour charges lourdes oui Modèle Sortie de câble Aucune sortie de câble Nombre de supports universels 3 x UT4 Norme EN 50085-2-2 Plage de réglage max. 155 mm Plage de réglage min. 110 mm Profondeur de montage 110 mm Support d'appareillage pour le logement de paniers support appareillage non Type du système d'encastrement UT4 - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique RKN3 9 V SL1 21 / 7408934 , 0.25MB , pdfDéclaration de conformité UE RKN3 9 V SL1 21 / 7408934 , 0.18MB , pdf
