Cassette réglable en hauteur pour charges lourdes, pleine, RKNSL, taille nominale 4, acier inoxydable 110 | 155 | 20 | 110 | 4 | IP55
morepic-1 morepic-2

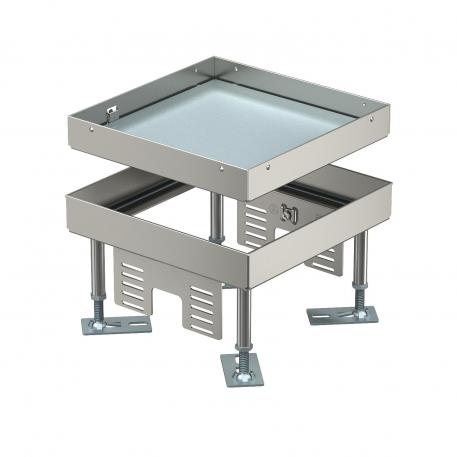

Cassette réglable en hauteur pour charges lourdes, pleine, RKNSL, taille nominale 4, acier inoxydable

Réf. 7408922 | EAN 4012197278243

4
IP55
Trouver un revendeur
Vous avez besoin d'aide ?
Description du produit
Description du produit
Cassette carrée pleine pour charges lourdes de taille nominale 4 pour la réalisation d'une trappe d'inspection dans les systèmes de conduits, les faux-planchers et les planchers creux, dans des planchers nettoyés à l'eau ou à sec. Classe de charge 1 jusqu'à 10 kN. Convient uniquement aux revêtements de sol lisses.
Cassette pour charges lourdes réglable en hauteur en tant que cassette factice avec une classe de charge 1 à 10 kN, à 2 compartiments. Il est possible d'installer 2 plaques de recouvrement APMT2. Pour le montage de 2 supports universels UT3 pour 4 appareillages d'installation individuelle avec anneau porteur/étrier porteur ou 6 appareils Modul 45.
  • Association pour l'electrotechnique, électronique, informatique e.V., Allemagne
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
  • Indice de protection IP 55
Caractéristiques techniques

Caractéristiques techniques

Classe pour charges lourdes 10 kN (OBO SL1)
Convient pour montage dans des faux-planchers oui
Convient pour montage dans des sols creux oui
Découpe de sol/Ouverture de montage 201x201
Découplable non
Dimension 199x199x105
Dimension h 110 mm
Dimension nominale pour boîtier d'appareillages 4
Entretien du sol humide
Épaisseur du revêtement de sol 20 mm
Hauteur 110 mm
Hauteur de plancher max. 155 mm
Hauteur de plancher min. 110 mm
Homologations VDE
Indice de protection (IP) en utilisation IP00
Indice de protection (IP) hors utilisation IP55
Indice de protection code IK IK10
Largeur 199 mm
Largeur dimension d'installation 201 mm
Longueur 199 mm
Longueur dimension d'installation 201 mm
Matériau Acier inoxydable
Modèle carré
Modèle pour charges lourdes oui
Modèle Sortie de câble Aucune sortie de câble
Nombre de supports universels 2 x UT3
Norme EN 50085-2-2
Plage de réglage max. 155 mm
Plage de réglage min. 110 mm
Profondeur de montage 110 mm
Support d'appareillage pour le logement de paniers support appareillage non
Type du système d'encastrement UT3
Tous les types

Tous les types

Type Hauteur de plancher min. Hauteur de plancher max. Épaisseur du revêtement de sol Dimension h Dimension nominale pour boîtier d'appareillages Indice de protection (IP) hors utilisation Réf. Quantité Plus petite unité de vente
RKN3 4 V SL1 15 105 mm 150 mm 15 mm 105 mm 4 IP55 7408920
1 Pièce
RKN3 4 V SL1 20 110 mm 155 mm 20 mm 110 mm 4 IP55 7408922
1 Pièce
