Cassette réglable en hauteur avec sortie de cordon, RKSRNUZD3, laiton
Réf. 7409282 | EAN 4012195867630
- Description du produit
-
Description du produit
Cassette réglable en hauteur et découplée par rapport au plancher de taille nominale R4, avec poignée sortie de câble, pour le montage d'appareillages d'installation dans des planchers nettoyés à sec ou à l'eau, pour le montage dans des boîtes de tirage UZD250-3 ou UZD350-3, soit associée avec un couvercle de montage DUG..R4 ou dans des boîtes de tirage UGD250-3R4 ou UGD350-3R4. Le montage s'effectue à l'aide d'équerres de nivellement (à commander séparément) dans le profilé de cadre en aluminium des boîtes de sol.
Cassette réglable en hauteur avec poignée sortie de câble, à 2 compartiments. Il est possible d'installer 2 plaques de recouvrement APMT2. Pour le montage de 2 supports universels UT3 pour 4 appareillages d'installation individuelle avec anneau porteur/étrier porteur ou 6 appareils Modul 45.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Convient pour montage dans des faux-planchers non Convient pour montage dans des sols creux non Découplable oui Diamètre de montage 215 Dimension Ø215mm Dimension nominale pour boîtier d'appareillages R4 Entretien du sol sécher Épaisseur du revêtement de sol 20 mm Hauteur de plancher min. 94 mm Homologations VDE Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP40 Indice de protection code IK IK10 Matériau laiton Modèle rond Modèle pour charges lourdes non Modèle Sortie de câble Sortie de cordon pivotante Nombre d'appareillages montables 6 Nombre de paniers support appareillage 2 Nombre des sorties de câble 1 Profondeur de montage 104 mm Support d'appareillage pour le logement de paniers support appareillage oui Type du système d'encastrement UT3 Dimensions

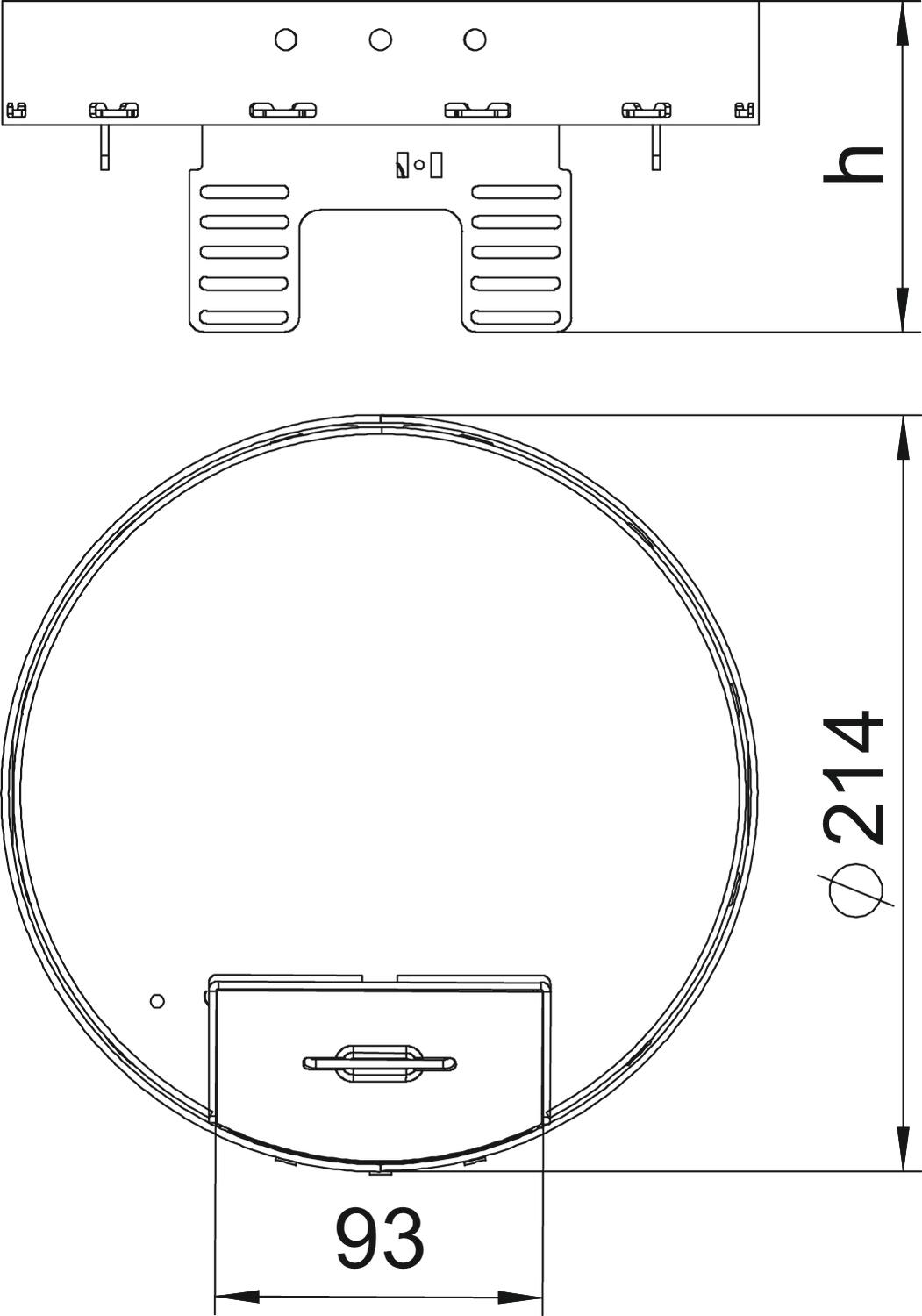

Dimension h 94 mm - Tous les types
- Téléchargements
-
Fiche technique RKSRN2UZD3R4MS20 / 7409282 , 0.24MB , pdfDéclaration de conformité RKSRN2UZD3R4MS20 / 7409282 , 0.06MB , pdfApprobation Approbation VDE RK RKN , 0.18MB , pdfInstructions de montage Notice de montage cassettes RKSRN2UZD3 , 0.98MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
