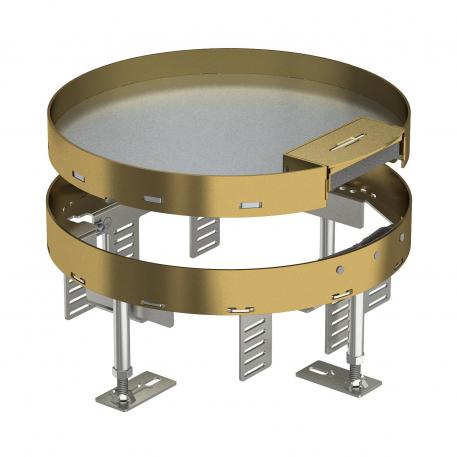

Cassette réglable en hauteur avec sortie de cordon, RKSR, laiton
Réf. 7409262 | EAN 4012195867418
- Description du produit
-
Description du produit
Cassette réglable en hauteur de dimension nominale R7 avec poignée sortie de câble destinée au montage d'appareillages dans des planchers nettoyés à sec.
Cassette réglable en hauteur avec sortie de cordon, 3 compartiments. Il est possible d'installer 2 plaques de recouvrement APMT2 et une plaque APMT5. Pour le montage de 2 supports universels UT3 et un support UT4 pour 7 appareillages d'installation individuelle avec anneau porteur/étrier porteur ou 10 appareils Modul 45.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Convient pour montage dans des faux-planchers oui Convient pour montage dans des sols creux oui Découplable non Diamètre de montage 275 Dimension Ø275mm Dimension nominale pour boîtier d'appareillages R7 Entretien du sol sécher Épaisseur du revêtement de sol 20 mm Hauteur de plancher max. 155 mm Hauteur de plancher min. 110 mm Homologations VDE Indice de protection (IP) en utilisation IP20 Indice de protection code IK IK10 Matériau laiton Modèle rond Modèle pour charges lourdes non Modèle Sortie de câble Sortie de cordon pivotante Nombre d'appareillages montables 10 Nombre de paniers support appareillage 3 Nombre des sorties de câble 1 Plage de réglage max. 155 mm Plage de réglage min. 110 mm Profondeur de montage 110 mm Support d'appareillage pour le logement de paniers support appareillage oui Type du système d'encastrement UT3 / UT4 Dimensions
Dimension h 110 mm - Tous les types
- Téléchargements
-
Fiche technique RKS2 R7 M20 / 7409262 , 0.23MB , pdfDéclaration de conformité RKS2 R7 M20 / 7409262 , 0.06MB , pdfApprobation Approbation VDE RK RKN , 0.18MB , pdfInstructions de montage Cassette ronde ajustable avec sortie de cordon et pieds de nivellement RKSR , 0.24MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
